Revit无法生成电力系统处理方法的图文教程（文/HYL）

在为照明设备及灯具与配电盘进行电力系统创建时，总是不能成功生成电力系统，导致配电盘明细表中是空白的。

其根本原因如报错提示所说，该灯具及照明设备缺少适配的配电系统。此时，模型已经搭建完毕，那么我们只能选择手动在本项目文件中为其添加配电系统。配电系统缺失一般会弹窗报错的窗口及提示如图 1所示:

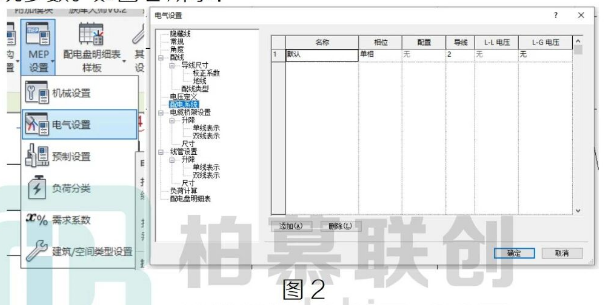

这种情况下，我们优先考虑项目中是否有配电系统，在“管理”选项卡下“MEP 设置”的“电气设置”中找到配电系统，查看其配电系统参数。如图 2所示：

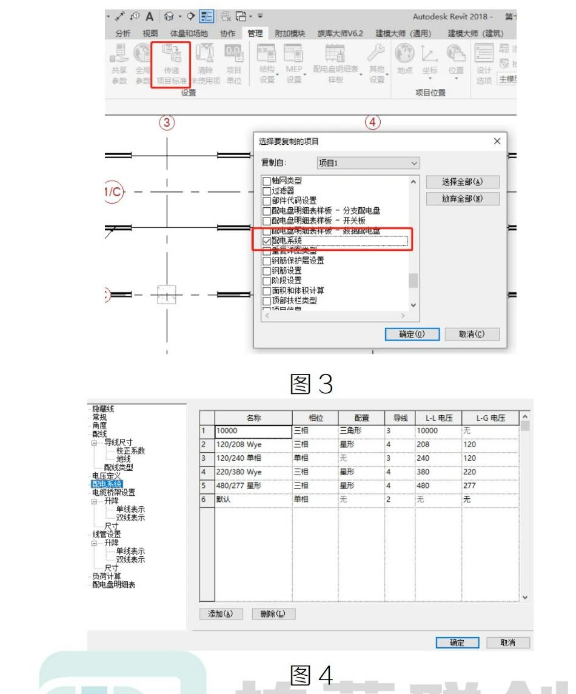

此时可以看到，该项目明显缺失适配系统，可以选择手动添加，对应设置其参数的方法。除此之外，可以以机械样板新建项目，将新建项目下的配电系统用“传递项目标准”的方法直接传递过来，更加方便快捷，且有多种配电系统方案。如图 3、图 4 所示：

通过上述方法添加配电系统后重新关联配电盘，就不会弹窗报错啦，明细表内同时也有对应电力系统统计参数。若上述方法未解决，那么就是所需创建电力系统的各构件间的参数没有适配上，需要检查对应参数，进行适配参数设置。可参考下篇Revit 2022 无法创建电力系统。
