接上节内容，我们具体列举两个实例来说明。综合应用案例如下
1)转角窗转角窗的特殊之处在与它需要剪切两面墙。一般窗户的绘制方法只能保证自动剪切一道墙，那另一道墙体要如何处理呢?我们可以采用自动与手动结合的方式:单独创建一个空心体，按手动空心处理的方式处理，如图6所示。

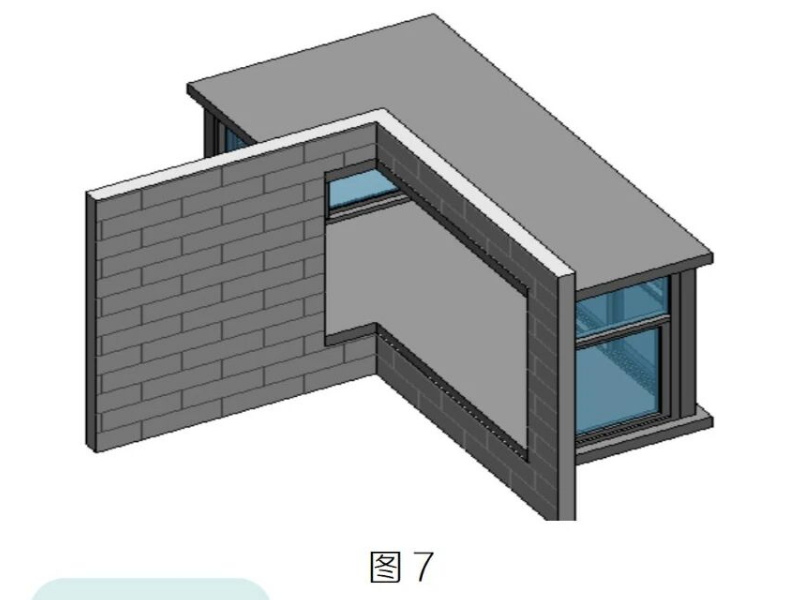

将族载入项目中，手动剪切，效果如图7所示。

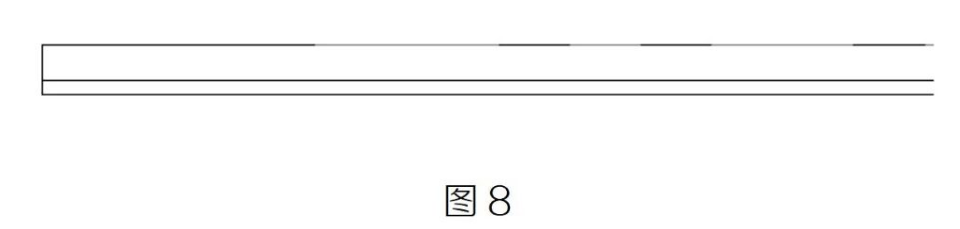

2)双层楼板下的集水坑如果项目中只绘制了集水坑上方的结构底板，仅仅是一个基于面或基于楼板的族即可剪切集水坑上方的楼板。但如果是两层单独的楼板呢?如结构板下方绘制了垫层，如图8所示。

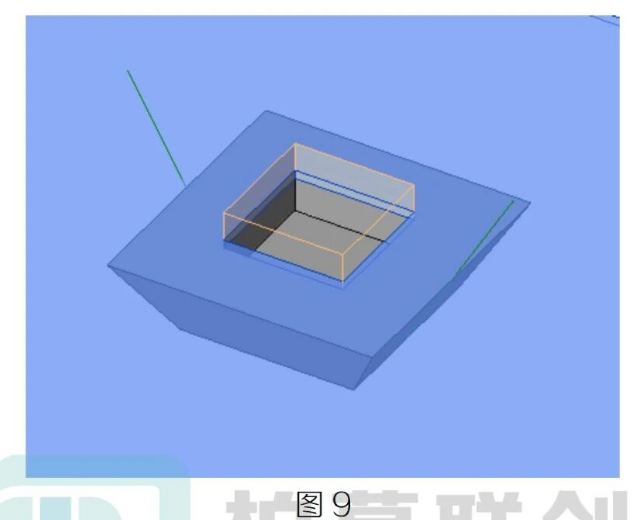

同上，常规操作的族只能自动剪切一块楼板，我们可以综合运用自动剪切与手动剪切的命令，单独绘制一个无主体的空心体，如图9所示。

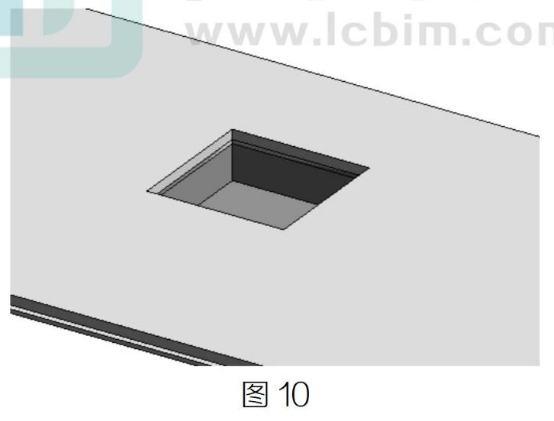

在项目中使用时，手动剪切，效果如图 10 所示。
