这期来分享天花收边条折角斜接的几种方法。

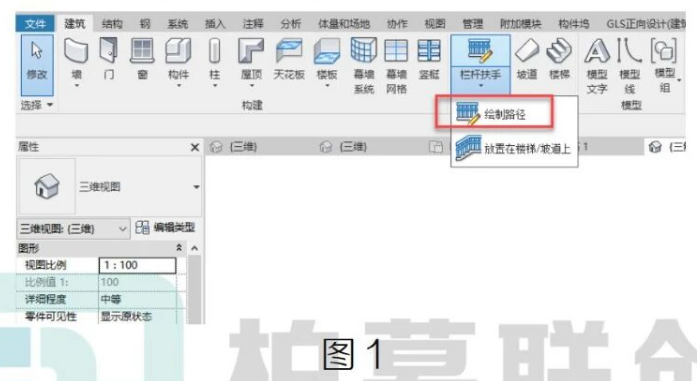

使用建筑选项卡下的栏杆扶手进行绘制，如图1:

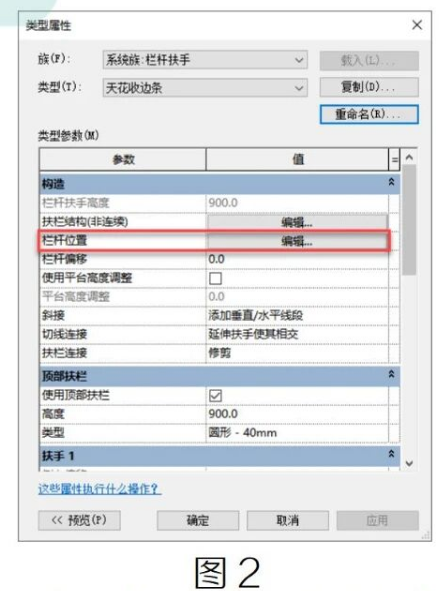

首先我们新建一个栏杆扶手，编辑其类型属性，选择栏杆位置进人编辑，如图 2:

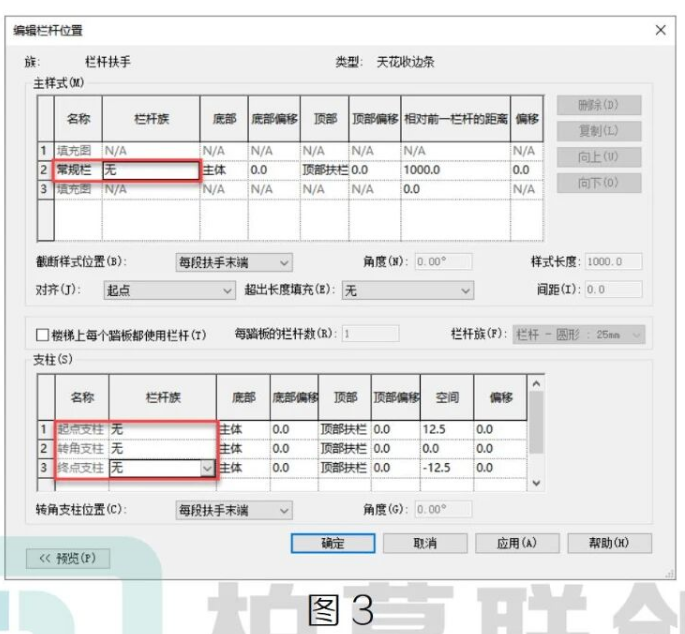

将栏杆族、起点支柱、转角支柱、终点支柱全部设置为无，如图3：

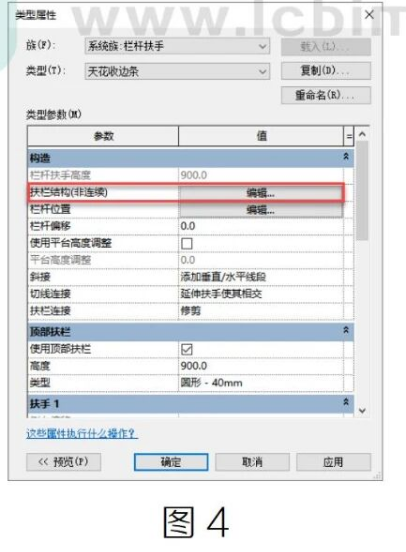

返回到类型属性设置选择扶栏结构(非连续)进入编辑，如图 4:

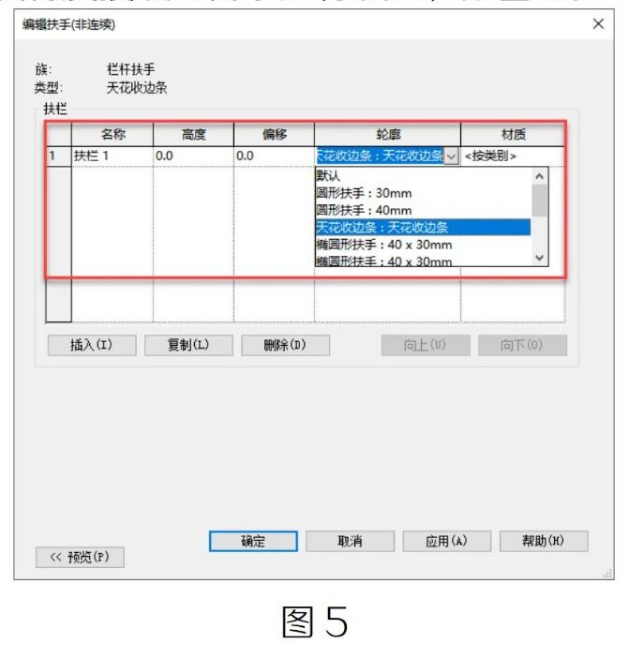

删除多余扶栏只留其中一项，将轮廓替换为天花收边条轮，然后高度、偏移及材质按项目需求进行设置，如图5:

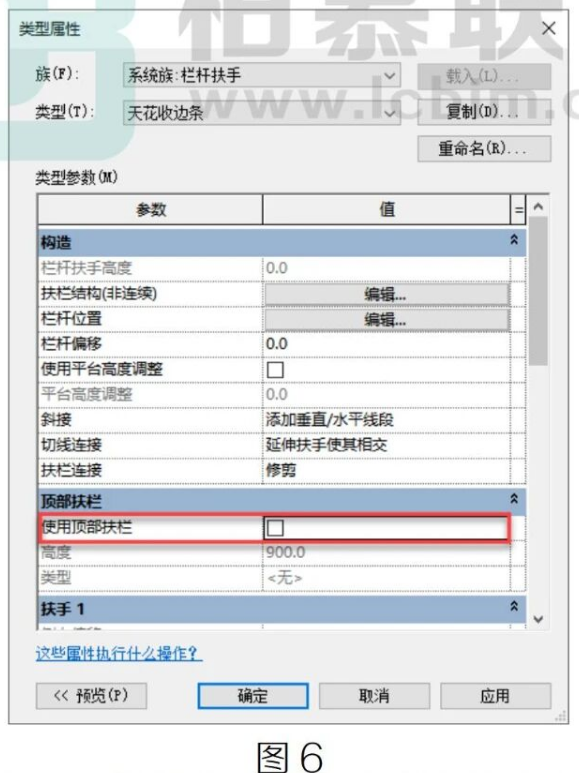

最后再返回到类型属性设置，将是否使用顶部扶栏选项改为“否”如图 6:

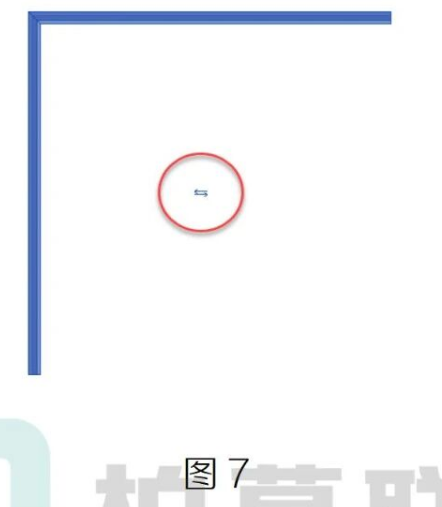

完成设置我们就可以使用创建好的栏杆扶手命令绘制草图线生成天花收边条了。这里还有一点需要解释的是，我们为什么不使用顶部扶栏来设置天花收边条轮廓而是要使用扶栏呢?因为栏杆扶手绘制好之后，选中它在中部会出现两个小箭头，点击会翻转栏杆扶手方向，如图7:
这里若是使用顶部扶栏设置的轮廓则不会翻转，而扶栏设置的轮廓则会翻转，有利于我们在项目中调整。感兴趣的小伙伴可以去试试。
此方法也适用于倾斜天花(需要斜墙或斜板或楼梯坡道作为主体依附)。
