栏杆扶手的偏移问题-1图文教程（文/BIM小小）

这节主要说明一下栏杆如何偏移的问题。在项目中，栏杆的放置是不可缺少的，栏杆在使用中起分隔、导向的作用。那么对于栏杆的偏移设置，大家了解多少呢?今天来给大家总结-下 Revt 中关于栏杆偏移的知识。1.栏杆扶手整体的偏移

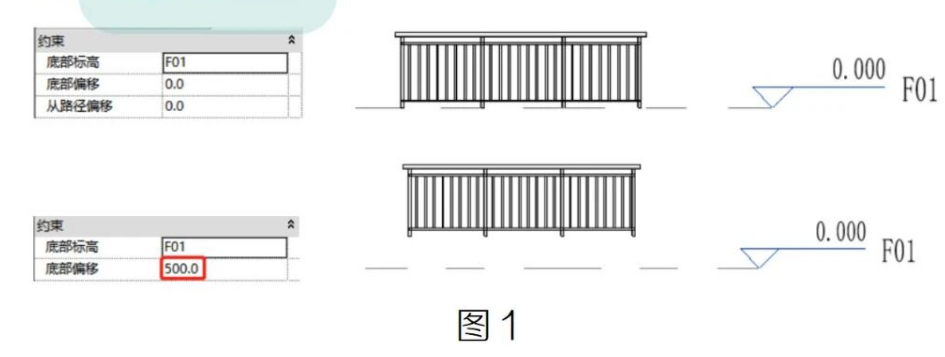

1)高度偏移我们想要修改从立面来看，栏杆整体高度上的偏移，可在“属性”栏，通过调整栏杆的“底部标高”与“底部偏移”值，更改其整体高度，如图 1所示:

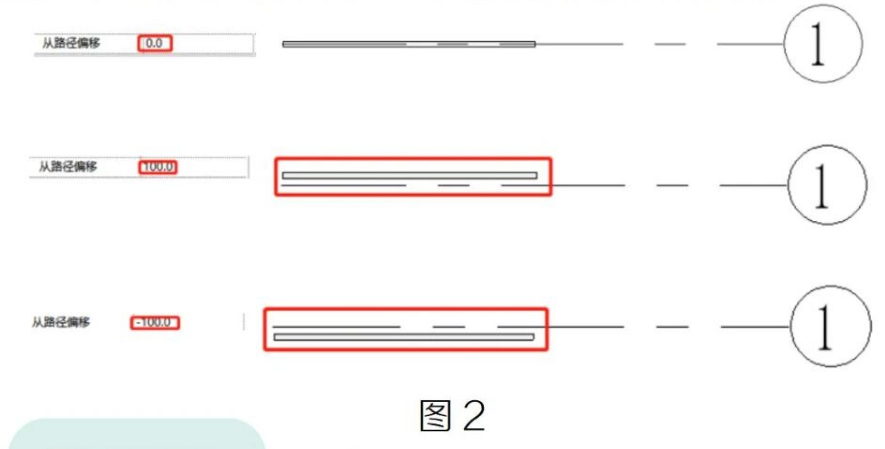

2)平面偏移我们想要修改从平面来看，栏杆整体平面位置的偏移，可调整“从路径偏移”值更改栏杆沿路径上下的偏移，如图2所示：

2.栏杆扶手部分构件的偏移

1)栏杆的水平偏移

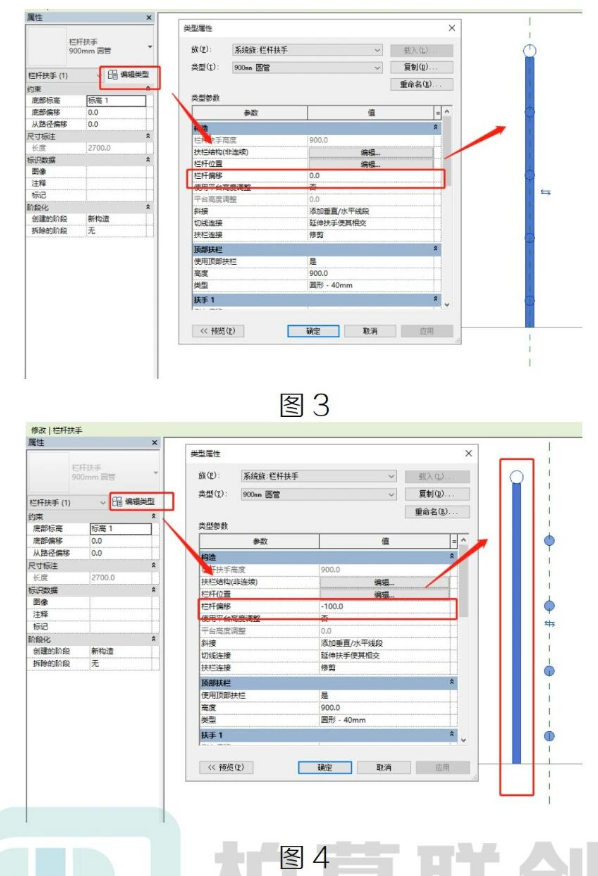

选中栏杆，点击“编辑类型”，在类型属性中更改“栏杆偏移’值(注意:“栏杆偏移”是类型参数，修改该值后，该类型的栏杆都会修改 )，竖向栏杆与顶部扶栏就会发生偏移，如图3、4 所示:

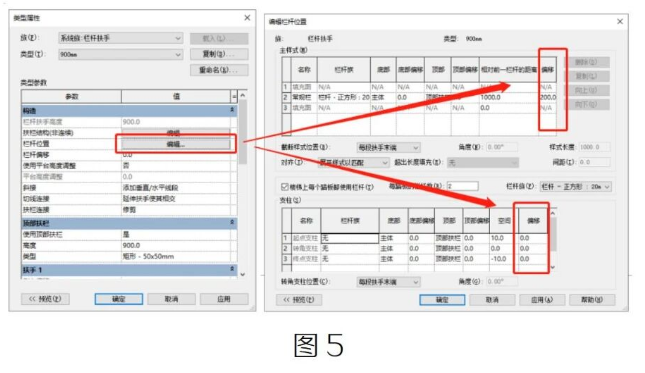

3.栏杆主样式与支柱的水平偏移若是我们只想让中间的栏杆与支柱进行水平偏移，而顶部扶栏不跟随偏移，可通过点击“栏杆位置”，修改“主样式”与“支柱”的族的“偏移”值，如图5所示:
