建模过程中我们可能会遇到这样的问题，链接模型无法显示注释文字，比如机电模型链接建筑结构模型的时候，不能显示链接模型中的注释文字，给后续工作带来一定的影响。

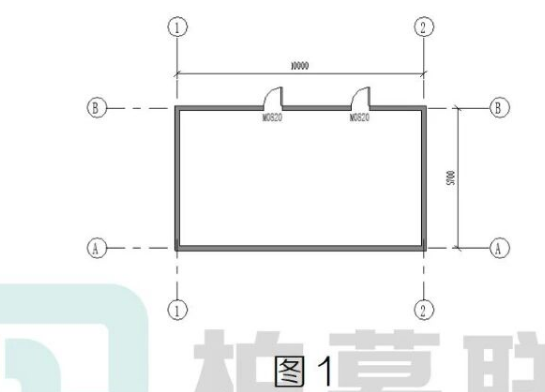

我们新建一个建筑模型对其标记，如图 1：

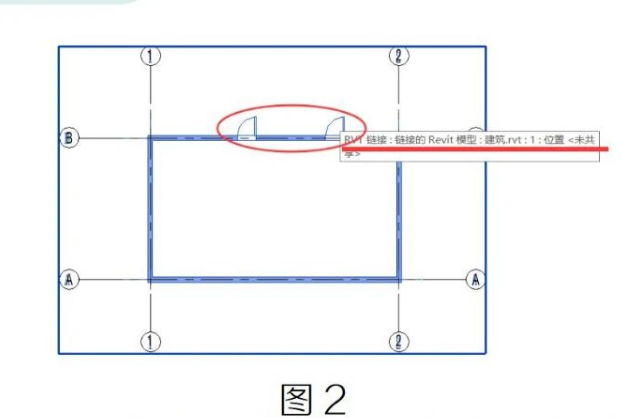

2.将建筑模型链接到一个新的项日文件中,发现平面中没有显示门的注释和轴网的尺寸标注，如图2：

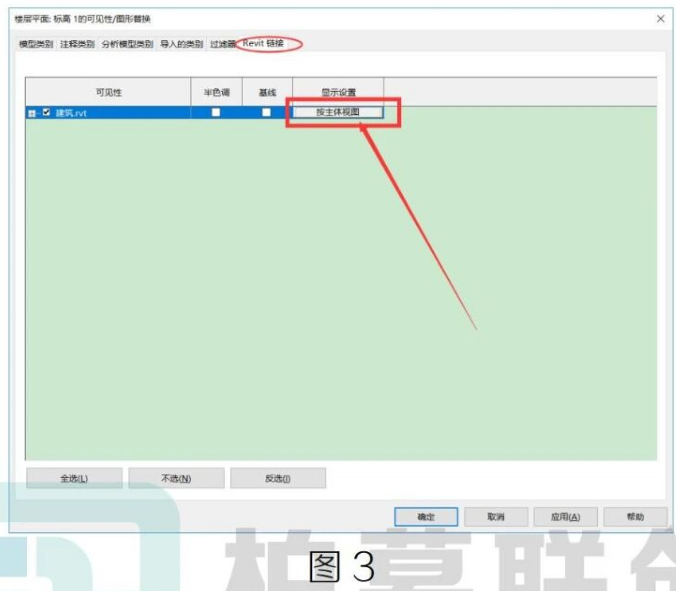

3. 打开视图可见性设置(快捷键“VV”)选择“Revt 链接”点击链接的建筑模型对应的“显示设置”，如图 3:

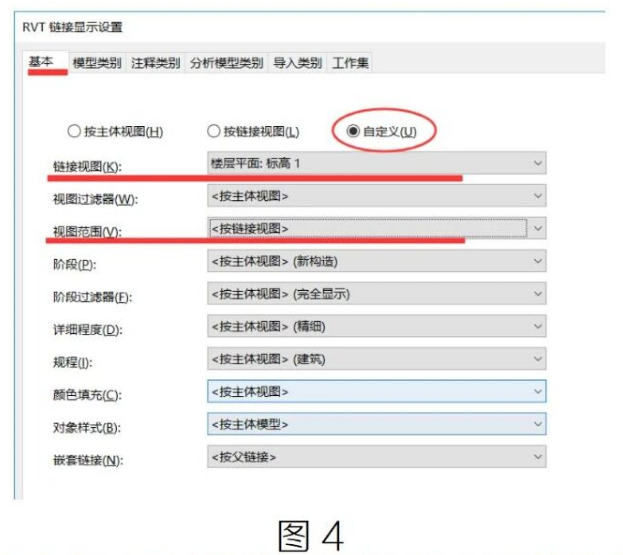

4.再打开的链接显示设置对话框中将显示设置选择为“自定义”对话框中第一栏“链接视图”设置为对应的视图平面(再机电模型中链接的 Revt 将使用其本身的楼层显示设置，其内部的注释文字将自动显示 )，并将视图范围选择“按链接视图”设置，如图4:

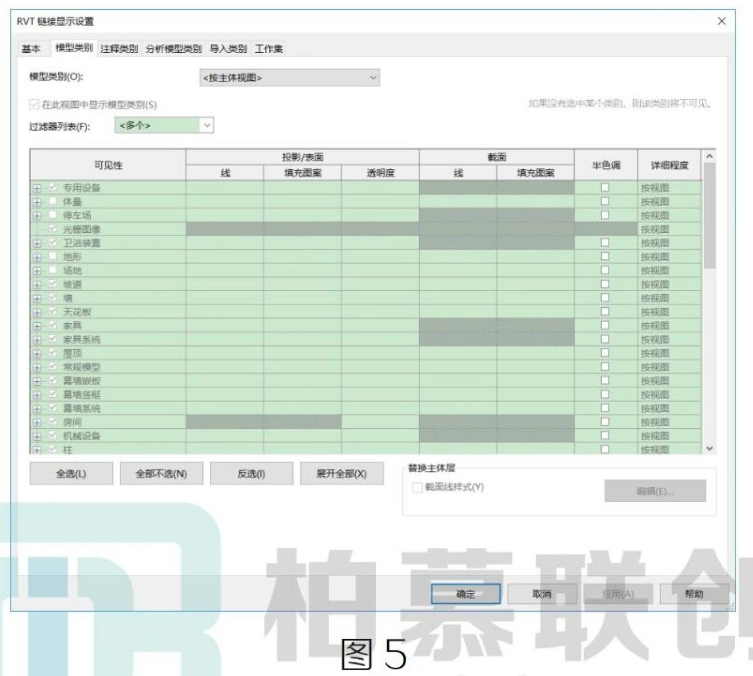

注意:此方法会导致链接模型的模型类别不能修改，如图5：

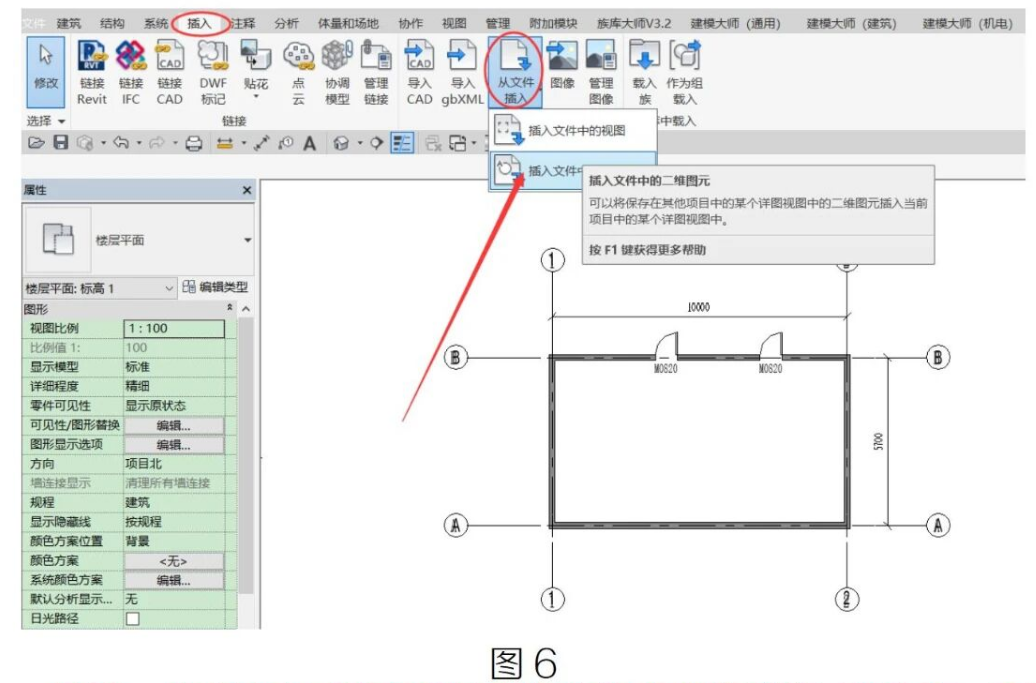

5.另外，还可以使用“插入”选项卡下的“从文件导入”，插入文件中的二维图元命令将注释文字导人到主体模型中，如图 6：

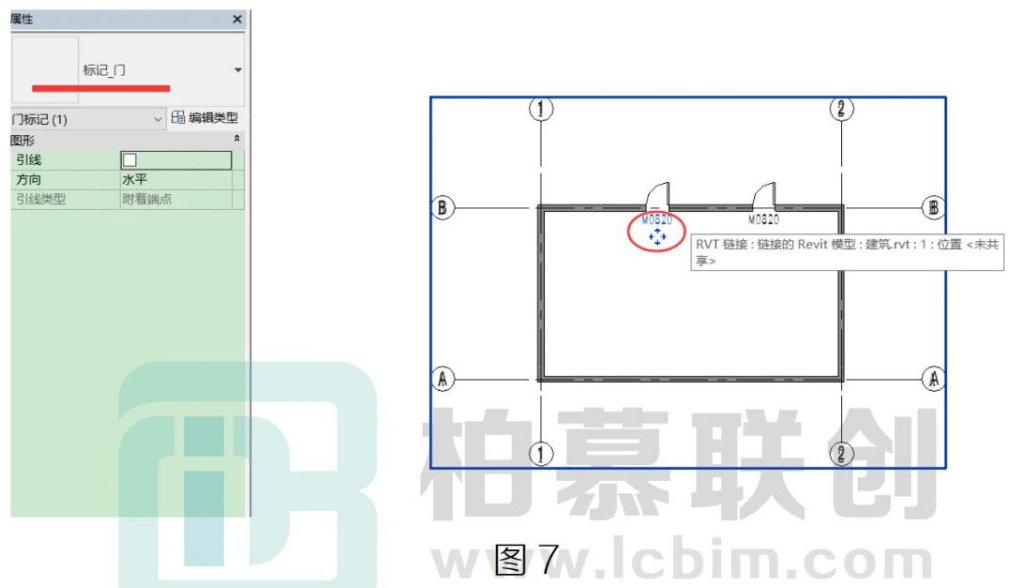

注意:此方法会导致文字将直接作为主体模型的元素存在，不再是链接模型中的图元，如图7:
