这期来分享天花收边条折角斜接的几种方法:

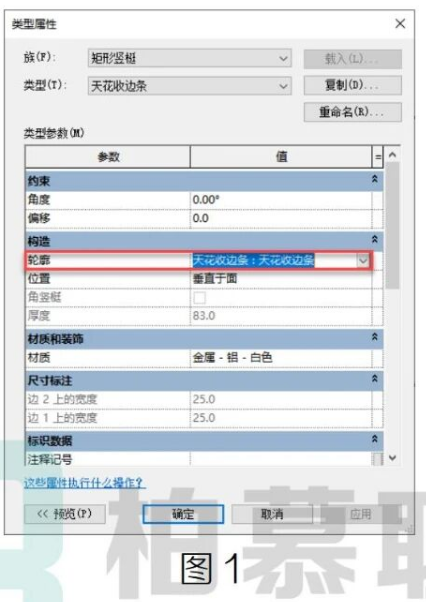

天花使用玻璃斜窗绘制，收边条可采用竖进行绘制，将其轮廓修改为对应收边条轮廓，调整其角度及偏移，最后拾取玻璃斜窗边缘网格线放置竖梃即可，如图1:

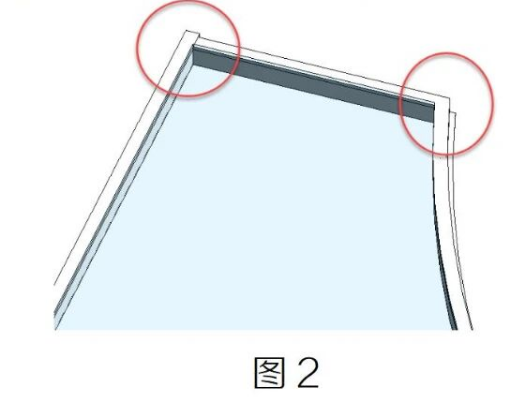

但此方法绘制的天花收边条在折角出做不到斜接的效果，只有在直线与弧线交接处才会有斜接的效果，如图2:
若是项目精度效果要求较高，则慎重考虑此方法，当然其也适用于倾斜天花。

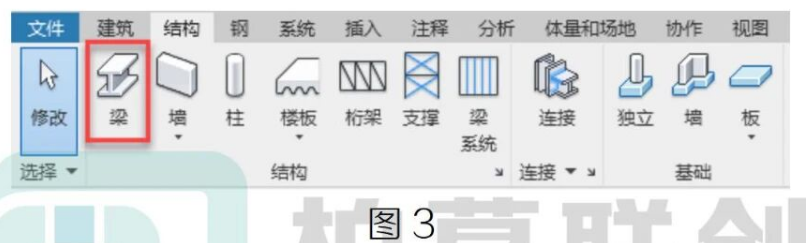

2.采用结构选项卡下的梁进行制作天花收边条，如图 3
梁在 revit 中是一种可载入族，可以在族环境中对其进行编辑,和之前的几种方法有着本质上的区别。

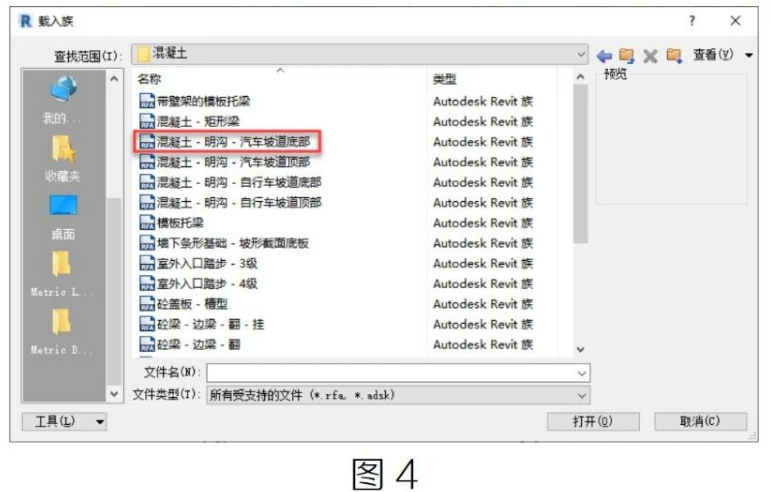

首先点击revit 左上角“文件”打开“族”，进入到族库文件夹选择“结构”文件夹，再选择“框架”文件夹，再选择“混凝土”文件夹，选择“混凝土- 明沟 -汽车坡道底部”打开，如图 4:

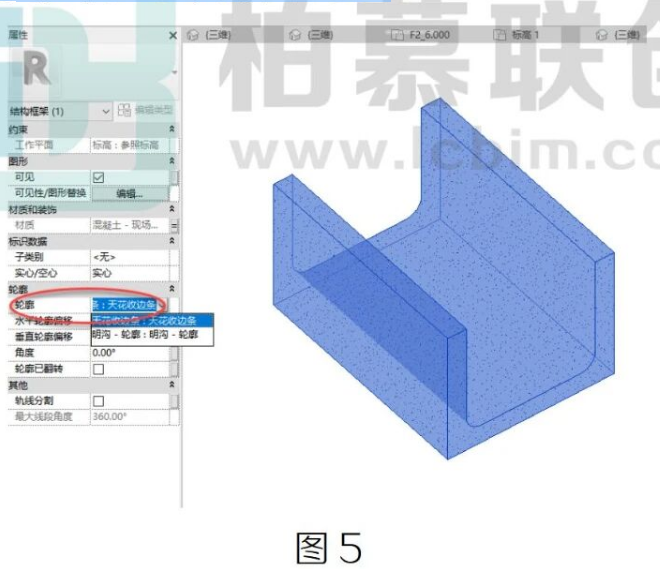

将天花收边条轮廓族载入到此族当中，选中构件将左侧属性栏里的轮廓替换为天花收边条轮廓，如图 5

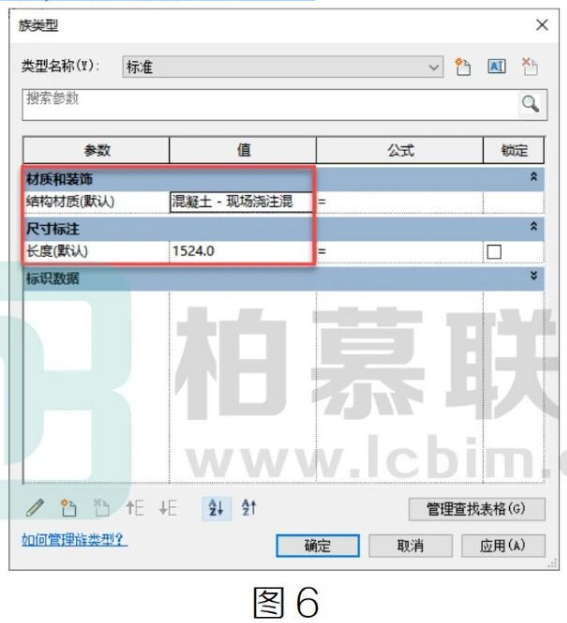

随后进入族类型里将其他参数删除，只保留“结构材质(默认)”参数和“长度(默认)”参数，如图 6:
最后将族另存载入到项目中使用，此方法绘制的天花收边条是-种独立构件，不依附于其他主体，可单独放置;同样也可以通过调整起点或终点偏移倾斜放置。3.使用精装修插件快速装饰条进行绘制，法类似于内建型，不过生成的是独立的可载入族，可支持编辑修改，感兴趣的可以研究研究。
