Revit创建灵活参变格栅族图文教程（文/HYL）

根据项目特点，我们可以自行创建满足自己使用功能的各种族今天我们就来做一个在精装上常用的参变格栅。

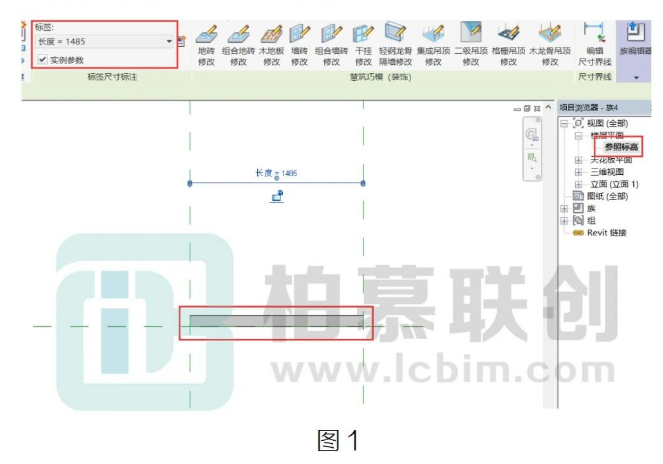

第一步，创建单个格栅。选择“公制常规模型”族样板新建族保存为“单个格栅”。在参照标高平面内，创建名为“长度”的实例参数，并创建简单拉伸，如图1所示:

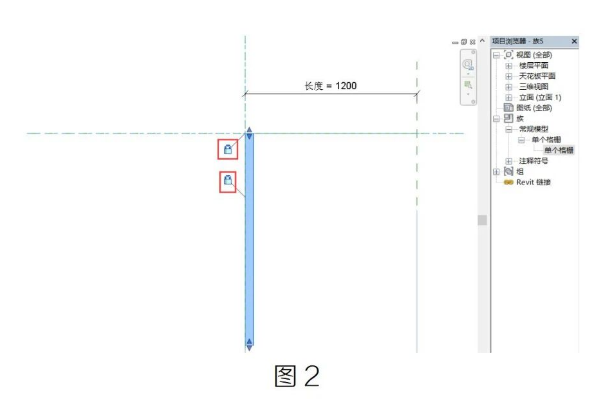

第二步，选择“基于线的公制常规模型”族样板新建族，保存为“格栅”。将“单个格栅”族载入到“格栅”族内，并进行放置及锁定，锁定时应注意是与参照平面锁定，不要锁定在参照线上，如图2所示:

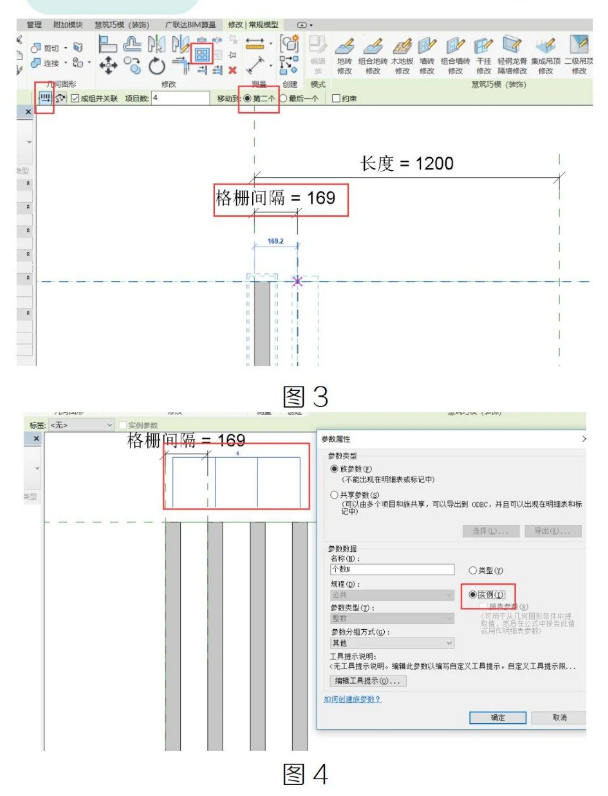

第三步，新建一个参照平面，并添加一个“格栅间隔”的实例参数，再选中之前放置锁定的单个格栅，利用“阵列”命令进行复制排布，选择阵列方式为“线性阵列”阵列到“第二个”进行阵列，如图3 所示;再将阵列的第二个单个格栅像第一个单个格栅一样进行相关参照平面的锁定，为阵列个数添加一个参数“个数 N”，如图 4所示：

第四步，将阵列“个数 N”与格栅“长度”添加公式进行关联公式的添加可根据白身需求进行设置，如图5所示;然后创建参照平面及添加参数“格栅长度”，如图6所示，最后将单个格栅的“长度”与族内参数“格栅长度”进行关联，如图7所示:

第五步，载入项目，测试族“格栅”是否符合要求。
