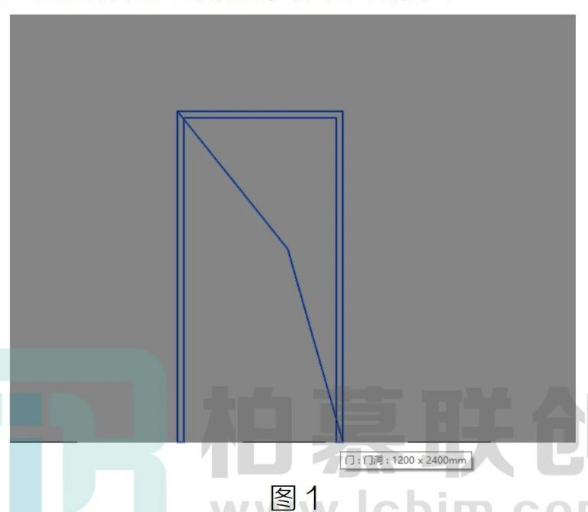

今天为大家分享一个门洞立面表达小技巧。在建模过程中我们查看立面、剖面时，可能会遇到所放置的建筑门洞族，在立面显示为实体，而不是空心透明表达的情况，如图1所示：

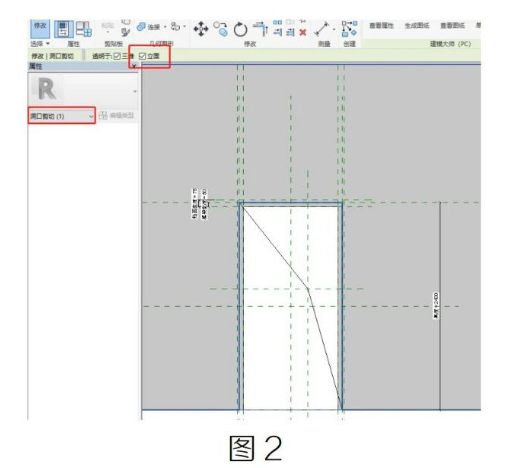

要想门洞能诱明显示我们首先需要确认两个条件。其一是族内设置是否合适:可以进入该门洞族进行设置查看，选中该“洞口剪切”，查看“左上角处的透明于立面”是否有勾选上,如图 2 所示:

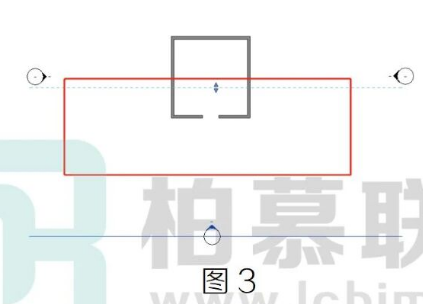

其二是视图范围。如果族内设置无误，但项目内查看依然能看见墙体，那么应考虑此视图的裁剪范围过大，后边的墙将该洞口的透明区域“填上”了。所以这时应调整视图裁剪范围，如图3所示：

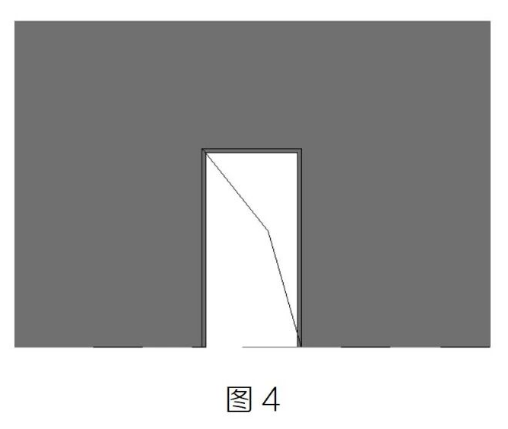

调整好以上两个设置，就可以达到门洞立面表达透明空心啦，如图 4所示:
