在项目当中，我们出图的时候，希望梁的显示是虚线，但是revit中默认梁的显示是实线，达不到出图要求，下面我们来看一下出图时如何使梁显示为虚线。

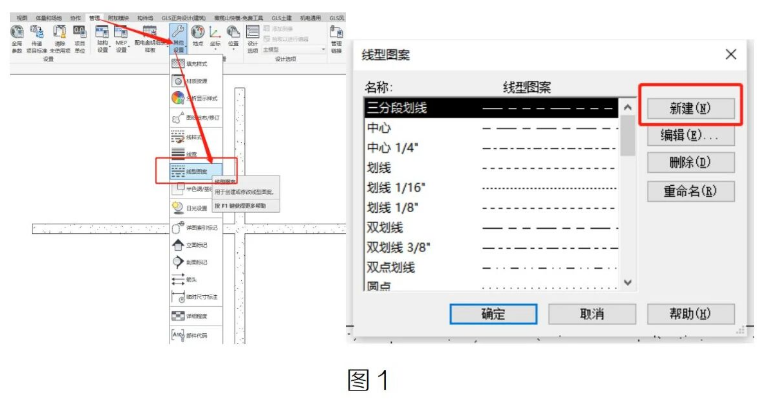

首先，我们点击“管理”选项卡下的“其他设置”，选择“线型图案”命令，在弹出的对话框中单击新建按钮，新建一个线型样式，如图1所示:

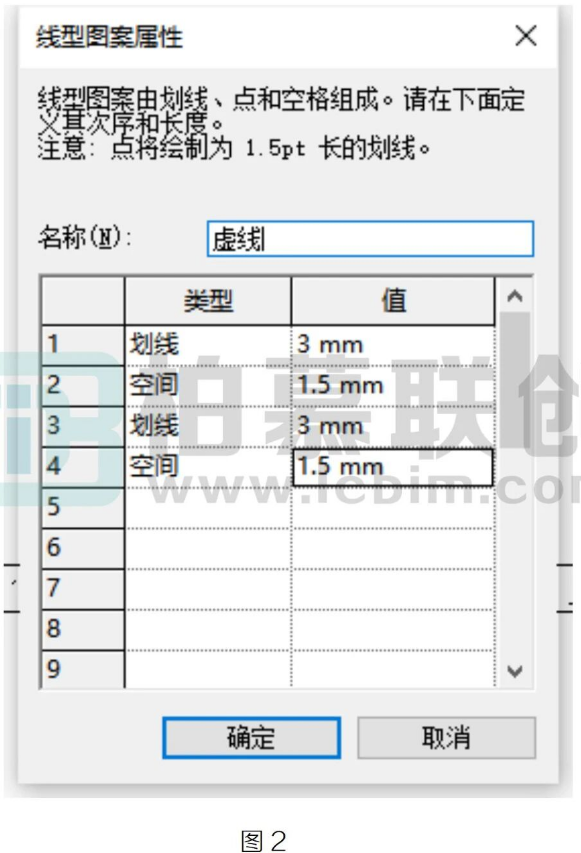

然后，输人线型名称，设置线型图案属性，如图2所示:

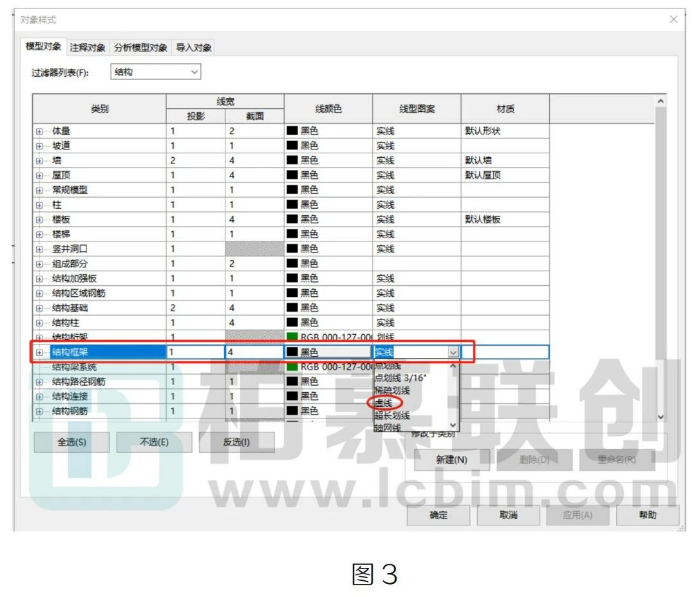

最后，在“对象样式”中设置梁的“线型图案”为刚才我们创建好的虚线即可，如图 3所示
