Revit中风管截面符号设置图文教程(文/BIM小妹)

发布于:2025-09-04 15:53:44
首页/BIM专题
分享

Revt 中的管线剖面,是我们经常用于表达多层管线位置的一种视图,清晰明了,大家甚是喜欢。

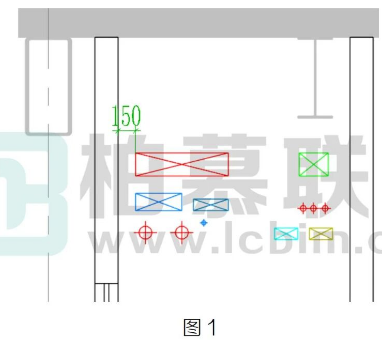

剖面中,系统会默认给管线(管道、桥架、风管)的截面一些符号,如图1所示,风管、桥架为交叉线,管道为十字线:

腿腿教学网-Revit中风管截面符号设置图文教程(文/BIM小妹)

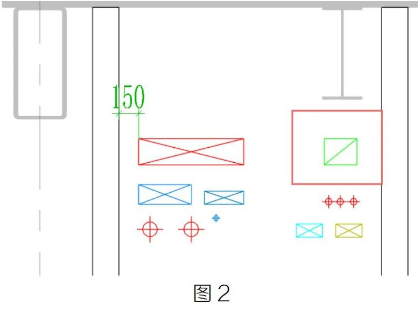

关于剖面管线的显示符号,大家的喜好或者标准不甚统一。比如有些单位选择使用默认的显示,有些单位喜欢截面空空,没有任何号,有些单位又倾向于风管与桥架区分开,桥架用交叉线,风管用线,如图2所示:

腿腿教学网-Revit中风管截面符号设置图文教程(文/BIM小妹)

当然,什么样的选择我们这里不做统一,我们来说一下如何设置风管的截面样式(注意,这个设置是以系统为单位的,不是针对某类型分管,也不是整个项目的风管)。

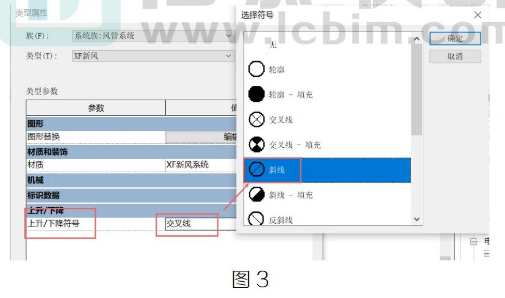

进入某一个风管系统的类型属性对话框,如图3所示,找到“上升/下降”符号,修改为斜线即可:

腿腿教学网-Revit中风管截面符号设置图文教程(文/BIM小妹)
