Revit中族类型参数的运用文教程（文/小七）

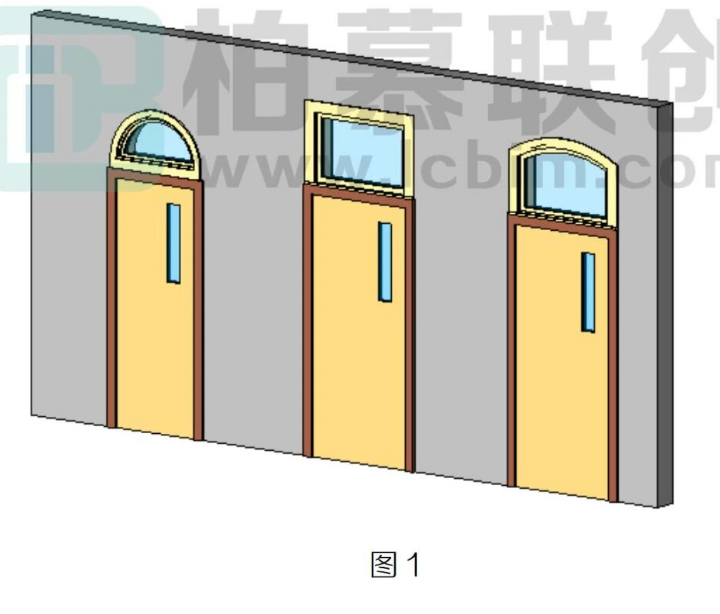

一个项目中，可能同时出现图1所示三种样式的门，那有没有什么简单的办法通过一个族的参变的实现呢?

常规的参变只能处理形状相似只寸不同的构件，但是形状完全不同的构件是无法实现的，实现图1所示同一个族三种形式有如下两种

方法:

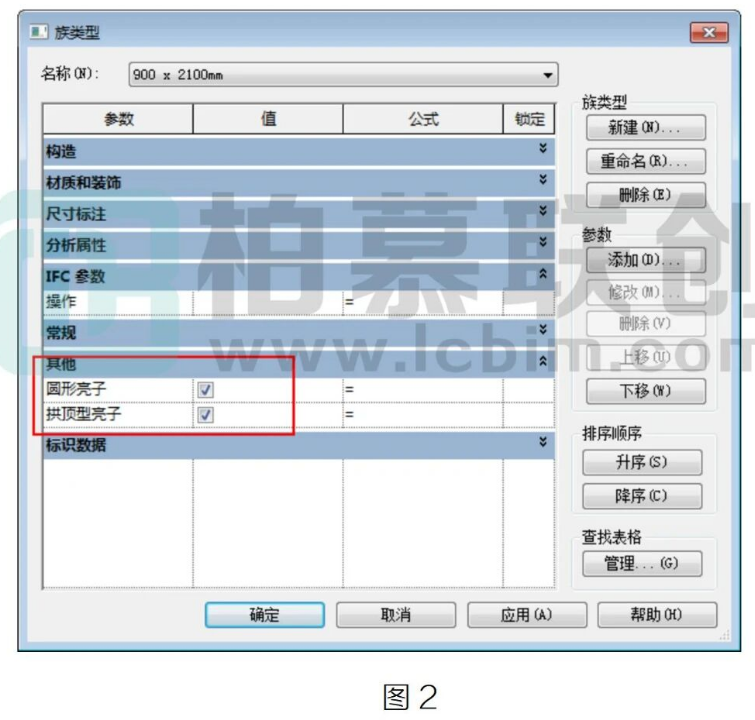

1.第一种方法通过可见性参数控制。顾名思义，就是放置多个不同的族，然后分别对每个子族添加可见性参数，通过设置子族的可见性来控制门上亮子的类型，如图 2所示:

这种方法有一些弊端:

①构件控制的是族，不能以类型为单位，使用的时候不是特别灵活

②子族多的时候，会添加很多可见性参数，会麻烦

③有些情况此方法无法使用，如上述所述亮子。亮子与门一样是需要插在墙上的，同一个位置不允许插入多个。

2.第二种方法通过使用族类型参数来实现。如图3所示，添加个族类型参数“亮子类型”，这里要选择一个族类别。

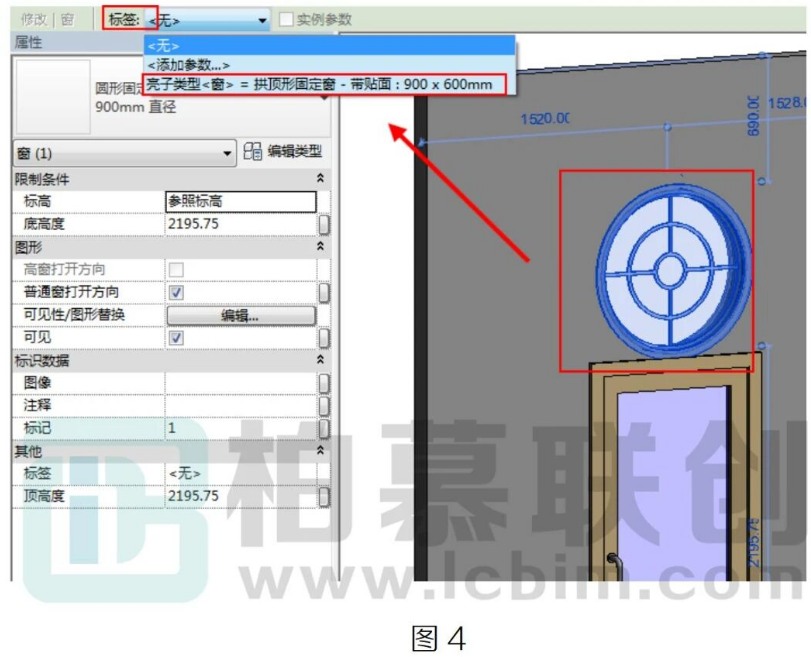

然后回到视图编辑界面，选择放置好的一个亮子，在标签栏中选择刚刚添加的族类型参数“亮子类型”，如图 4所示:

这个时候，我们就可以通过在“亮子类型”中选择不同族的不同类型来控制门上亮子的形式，如图5所示:

注意:

①需要将子族(如亮子)载入到母族(如门)中，才可以在族类型参数中选择

②这些族基准位置要一致，不然可能在替换过程中出现位置偏差

③需要替换的子族一定要是相同的族类别。
