Revit中构建永久隐藏及打开方法的图文教程（文/HJZ）

在 Revit 中除了快捷键“HH”临时隐藏之外，其实呢还有将构建示久隐藏的功能，那具体该如何操作呢?需要掌握那些技术要点呢?且往下看!

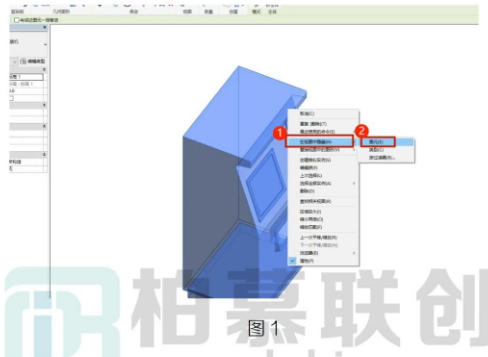

1. 首先点击想隐藏的构建，右键之后如依照图1所示点击“在视图中隐藏”而后再点击“图元”或利用快捷键“EH”进行隐藏!(在“EH”与选项“图元”都只是对单一构建进行隐藏，也这里快捷键就是所选中的构建。与选项中“类别”和“按过滤器”不同的是“类别”是指将所选构建的所属类别进行全部隐藏:“按过滤器”，则是通过快捷键“VV”视图下中的过滤器进行构建隐藏!)

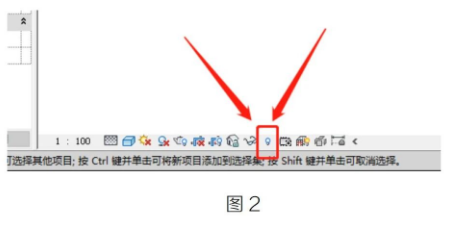

2.在上面的操作完成之后，构建便进入永久隐藏状态。这时如果想要查看所隐藏的构建需要点击左下角灯泡状的开关!如图2所示：

3.在图 2 的“显示隐藏的图元”打开后，便可以看到所隐藏的图元，如果要将其脱离示久隐藏的状态，则需要点击构建再依次点击上方的“取消隐藏图元”和“切换显示隐藏图元模式”(或者在点击

“取消隐藏图元”之后，关掉图 2 中所示的小灯泡)如图 3 所示

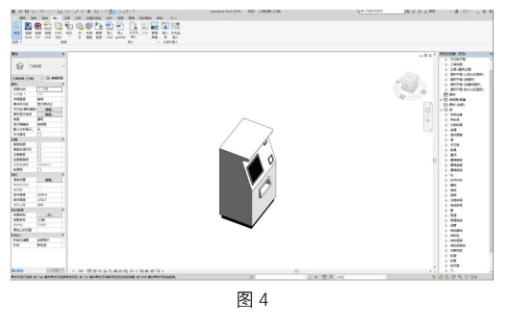

4.在以上步骡完成之后，构建已经脱离隐藏状态，恢复为初始状态了!如图 4 所示!
