Revt 绘图时，有时候需要对局部有特殊显示的要求，比如在建筑平面图中显示标高较高的设备专业构件，建筑的二层需要显示一层的雨棚，局部坡屋面的显示不完整等等，现以局部坡屋面的显示为例利用平面区域解决局部投影成图不符合制图习惯的问题，步骤如下:

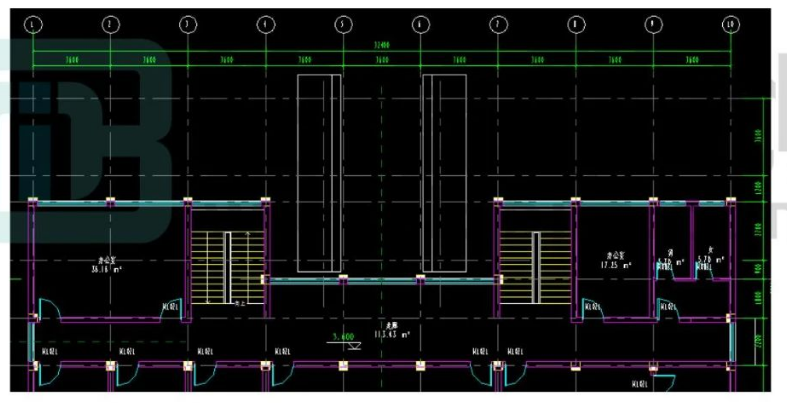

打开 Revt 某模型中的平面视图，此处的坡屋面显示不符合建筑制图习惯，如图1所示。

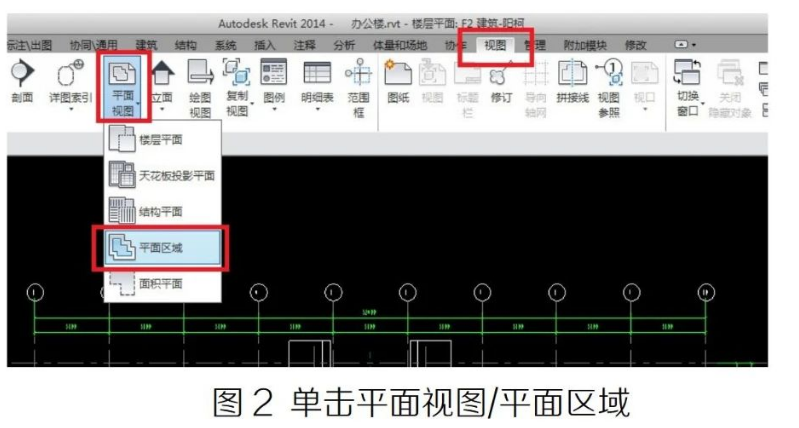

图1二层平面图中局部坡屋面显示不符合建筑制图习惯2.在视图菜单下，单击平面视图/平面区域，如图 2所示。

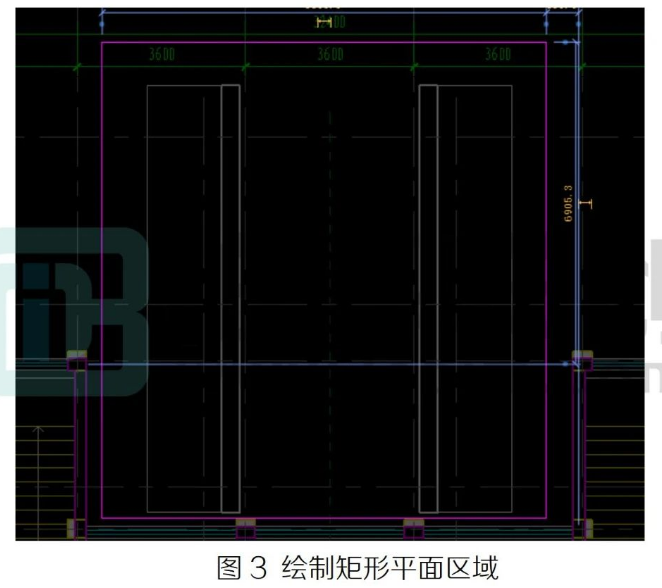

3.在坡屋面的位置绘制一个矩形的平面区域，如图 3所示。

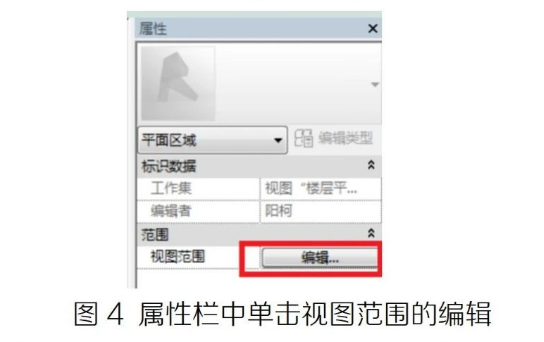

4.单击属性栏中视图范围的编辑，如图 4 所示。

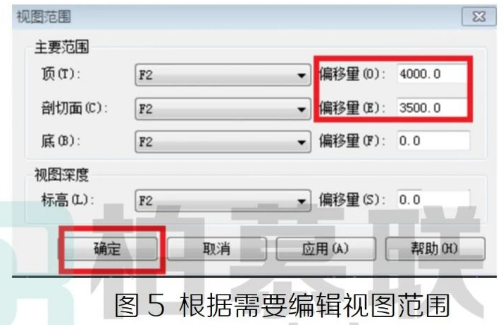

5.在视图范围窗口对顶、剖切面进行设置(此处仅为参考，需根据具体的项目的要求 )，单击确定，如图 5 所示。

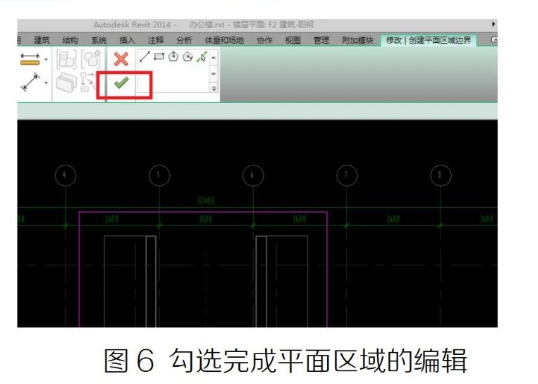

6.单击修改/创建平面区域边界窗口中的V，如图6所示。

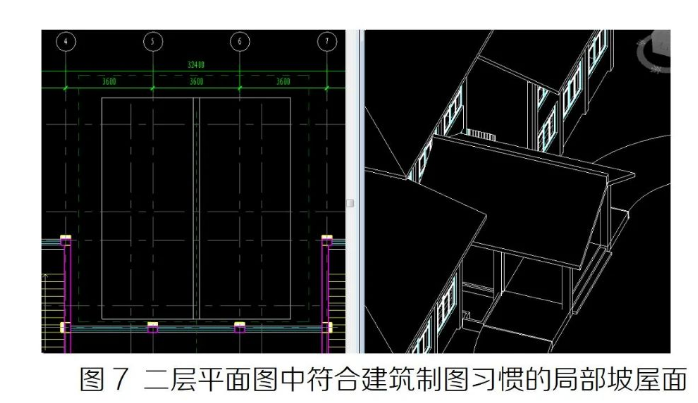

7.最终二层平面图中此处的坡屋面显示如图 7,符合建筑制图习惯。
