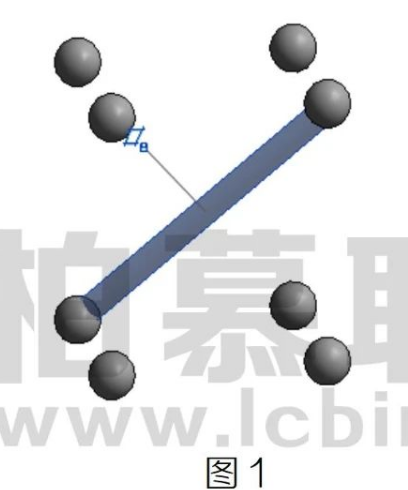

在平时的项目当中，大多都在平面进行放样拉伸等操作，但有时候也会遇到空间几何体的放样形式，如图 1。
那么我们该如何进行操作呢?下面我来演示一下图1空间几何体放样的完整操作步骤。第一步选择左立面或者右立面视图，然后利用“创建”命令中“参照平面”的命令绘制箭头所示的参照平面，如图2 所示。

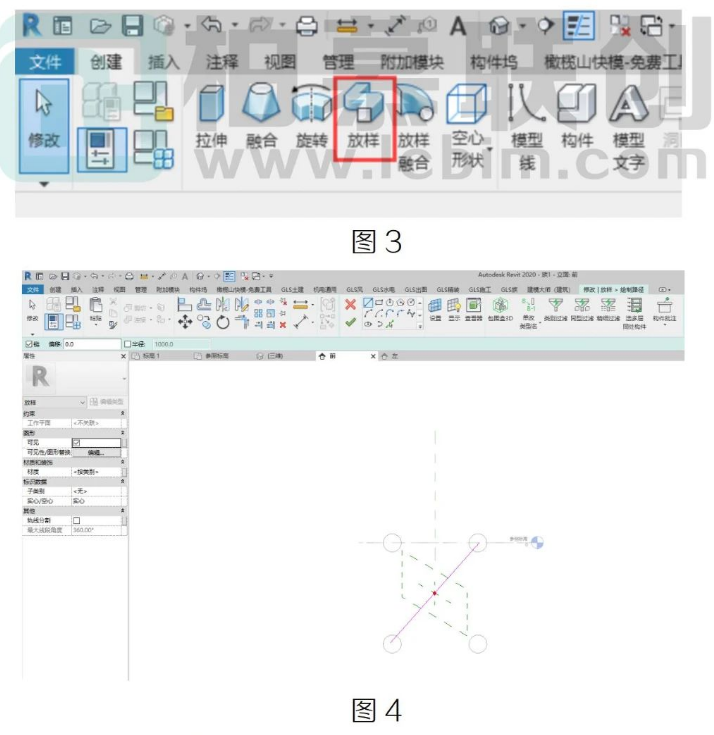

第二步，选择前立面视图进行放样操作，选择“创建”命令中“放样”命令，如图 3所示，然后选择绘制路径，绘制如图 4所示的直线。

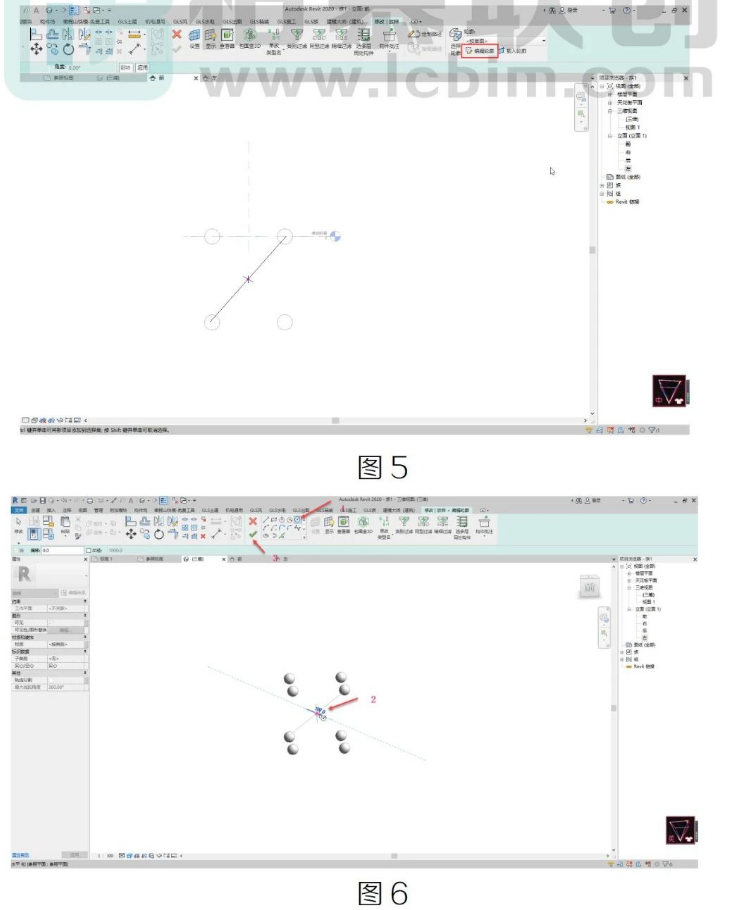

最后，点击“修改”命令中“编辑轮廓”的命令，如图5 所示接着在三维视图里面用“圆形”命令绘制直径为 100 的圆，最后点击确认即可，如图6所示。
