细说Revit中的裁剪视图图文教程（文/BIM小妹）

关于 Revt 中的视图裁剪，有些人就很清楚,大部分都一知半解这里给大家说一说。

首先，不仅仅是平面可以裁剪，三维视图也可以裁剪。

什么?

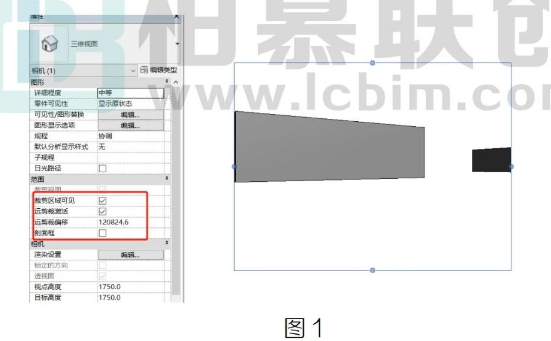

是这样的，最简单的例子，你想想用相机打一个视图时，三维界面，就是一个视图裁剪的应用，当然不仅仅只有视图裁剪，如图1所示。

言归正传，裁剪视图有什么作用，什么时候会用到?

一般来说，就平面视图而言，如果我只想显示某一部分(可能是因为都显示出来电脑运行太卡，也可能是出图需要)，这个时候就可以裁剪了。

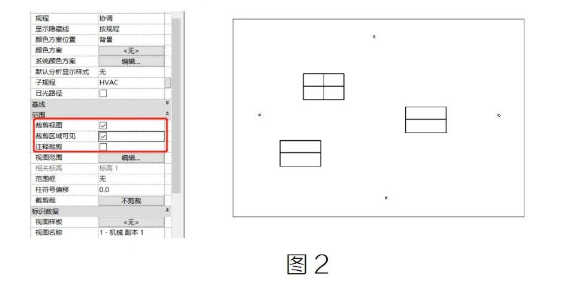

如图 2 所示，勾选“裁剪视图”“裁剪区域可见”，平面视图中就会出现裁剪框，我们就可以根据需要调整裁剪框的范围。

调整完毕，想要隐藏裁剪框怎么办?

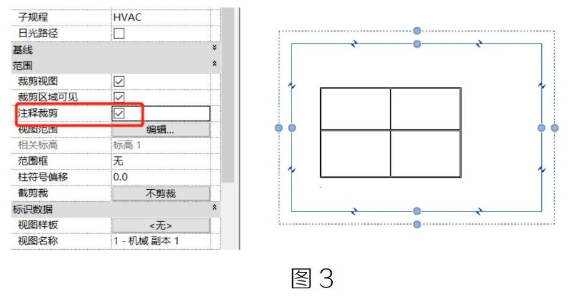

取消勾选“裁剪区域可见”即可。注意:“裁剪视图”是执行是否裁剪视图这个命令，而“裁剪区域可见”是控制裁剪框是否可见的。那“注释裁剪”又是干什么的?如图 3所示，勾选“注释裁剪”，会发现在裁剪框外边出现一个虚线框，这个就是注释裁剪框。

当勾选了“注释裁剪”之后，只有在注释裁剪框内的二维构件显示，注释裁剪框外的二维构件不显示。

特别说明一点的是，当不勾选“注释裁剪”时，裁剪框(实线框 )外面的二维构件均显示。
