Revit机械设备按专业隐藏图文教程（文/BIM小妹）

机械设备按专业隐藏是出图时不可避免的问题，关于机械设备按

专业隐藏，有哪些方法呢?

按系统隐藏

1.设备全部与管线连接，如果你的模型中机械设备与管线完全连接，可以通过过滤器按系统进行隐藏。

特别注意，机械设备没有系统属性，这时候，过滤器的过滤条件一般为系统名称，而非系统类型。此处不清楚的请查阅每日一技 1251 期 Revit 中系统家族解析。

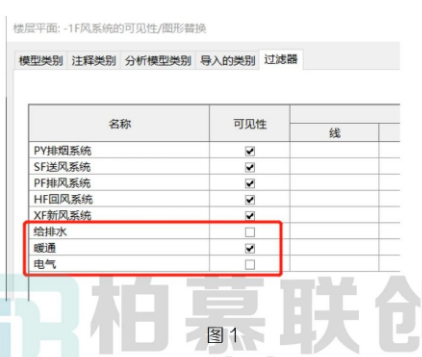

2.设置实例参数，赋予专业属性，然后设置专业过滤器添加一个实例参数，比如“专业”，手动为所有机械设备添加专业属性;然后设置专业过滤器，通过专业过滤器过滤机械设备，如图1所示。

这种方法的弊端是专业属性为实例属性，动赋值。

3、启用机械设备的子类别

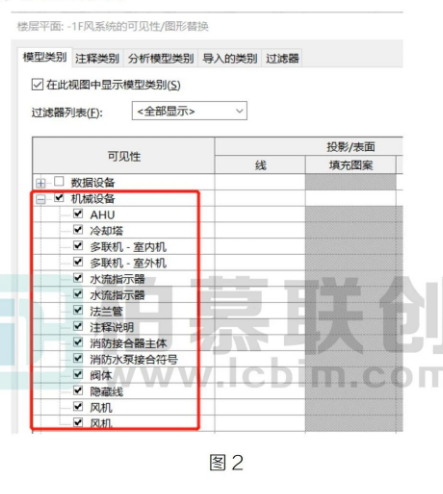

在 VV 可见性设置对话框中，展开类别“机械设备”，会看到很多子类别，如图 2所示。

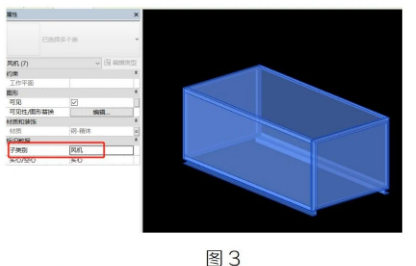

也就是说，我们可以在族中，指定不同专业的机械设备为不同的子类别，然后在项目中通过控制子类别的可见性控制构件的显示。子类别如何设置?打开族，选择构件，标识数据中会有子类别属性，修改为风机如图 3 所示。

这种方法对族有严格要求，如果族制作部规范，很难控制。除此之外，如果同一个族在不同专业都有使用(如水泵)，则不能区分。
