Revit插件DiRoots插件系列之TableGen（表格工具）图文教程（文/yinshen18）

tablegen 插件允许将 Excel 表格导入 Revit 中，以“图例视图”“明细表视图”“草图视图”的形式插入后可拖放至 Revit 图纸中。1.准备要导人的表格

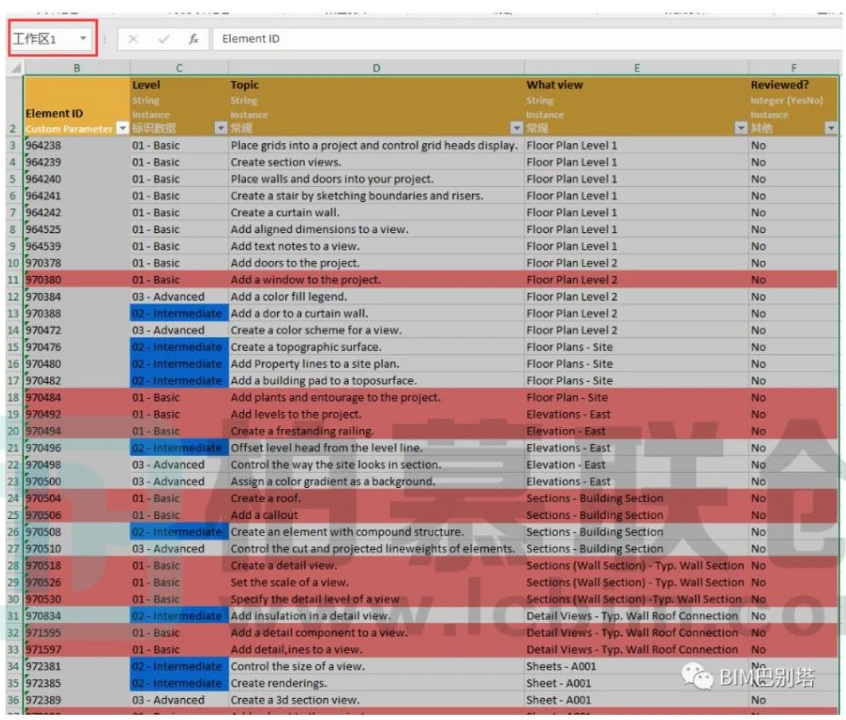

2.选中表格中需插入的部分并在左上角定义一个或多个工作区,定义的工作区将可以在插入 Revit 时被选择。

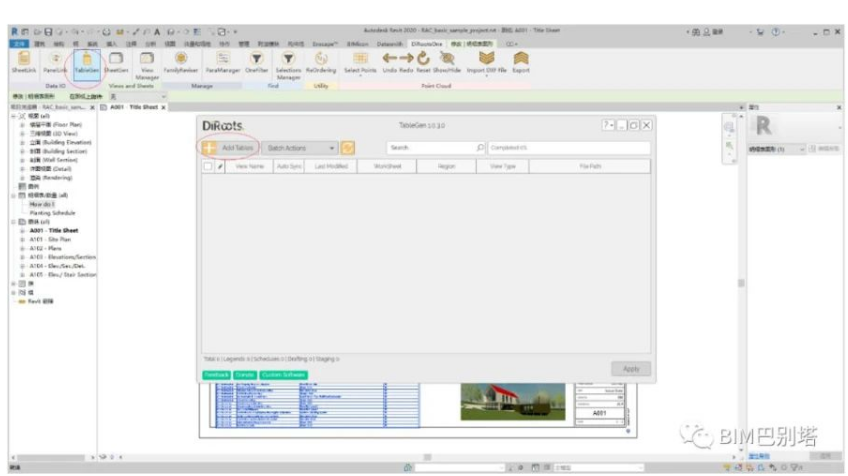

3.在 Revit 界面中点击 TableGen 插件按钮，打开其界面。通过点击“add tables(添加表格)”来选择表格文件。

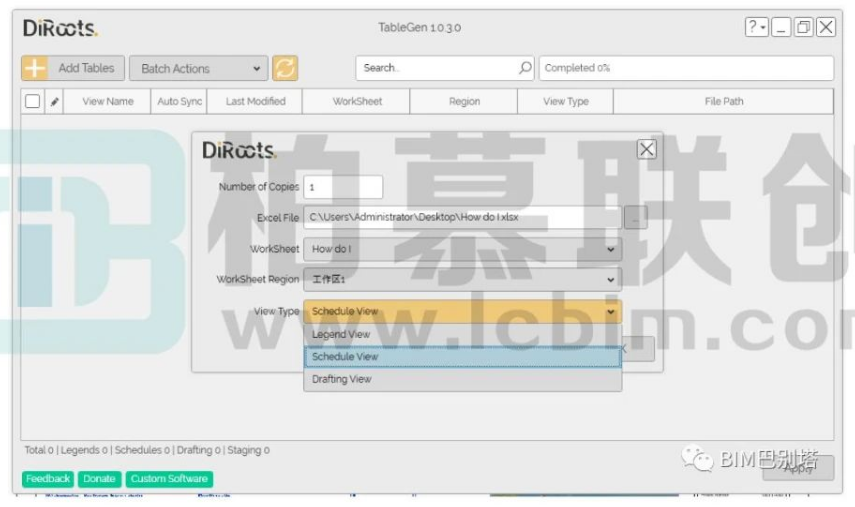

4.在弹出的对话框中选择表格文件路径,然后选择其中的工作表(worksheet)、工作区(worksheetregion)，并制定插入的形式包括 Legend View(图例视图)、Schedule View(明细表视图)Drafting View(草图视图

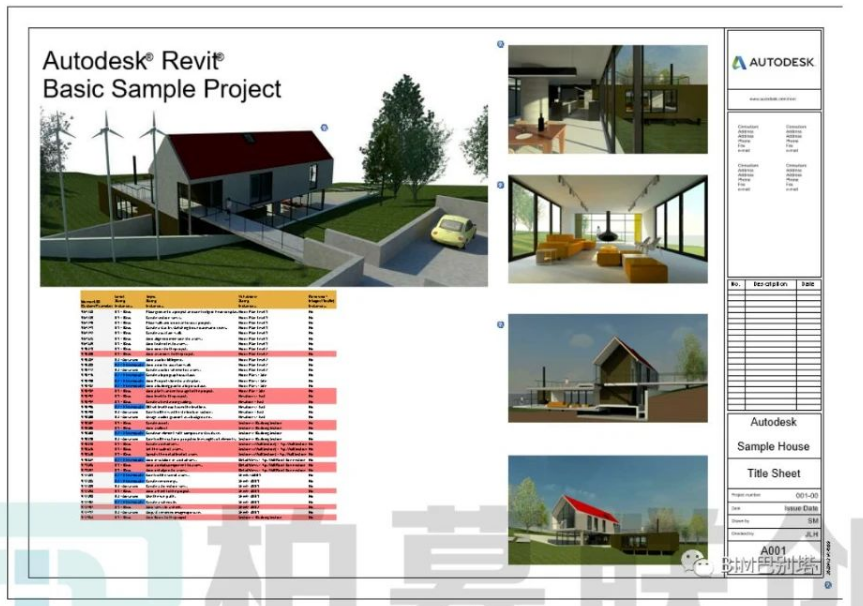

5.点击确定后即可完成表格的插入，拖动便可将插入的表格放进图纸中。

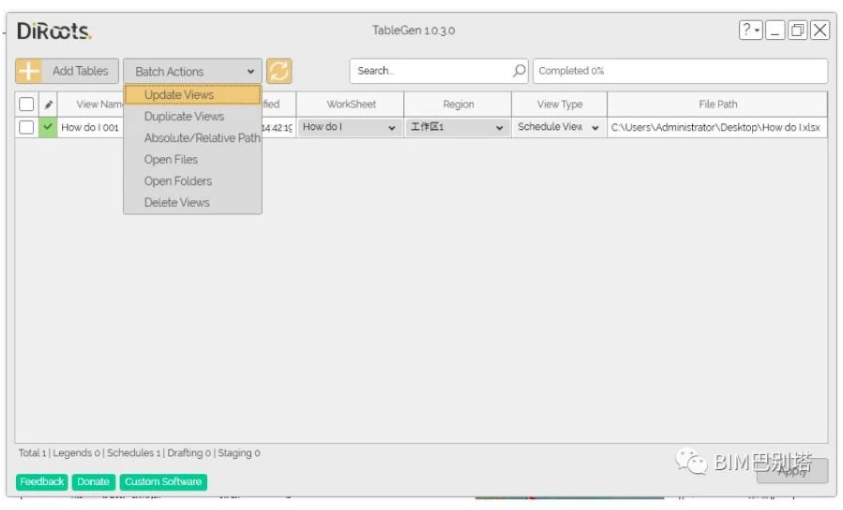

6.在 TableGen 界面中可以对插人的表格进行管理，功能包括更新(Update Views)、复制(Duplicate Views)、绝对/相对路径(Absolute/Relative Path)、打开文件(Open Files)、打开文件夹(oPenFloders）及删除视图

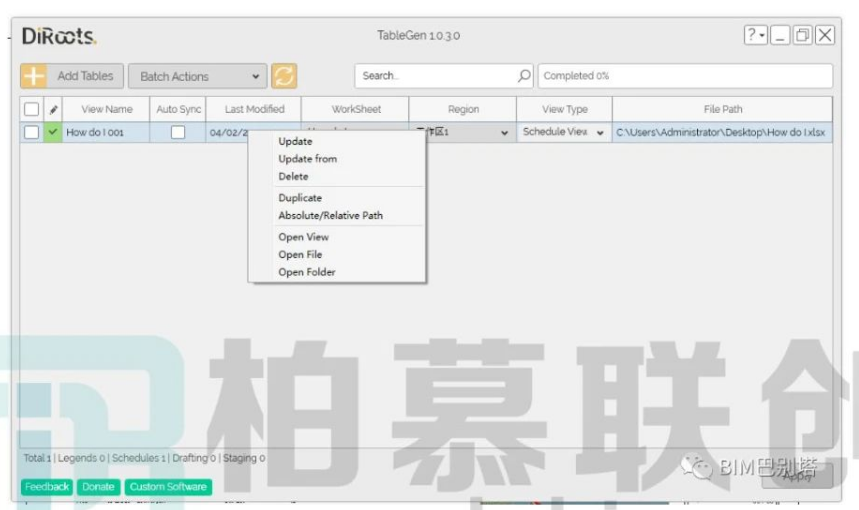

7.鼠标右键点击视图可以对选中的视图进行管理，若 Excel 文件路径已被更改，可以选择“更新自(Update from)”功能进行更新。

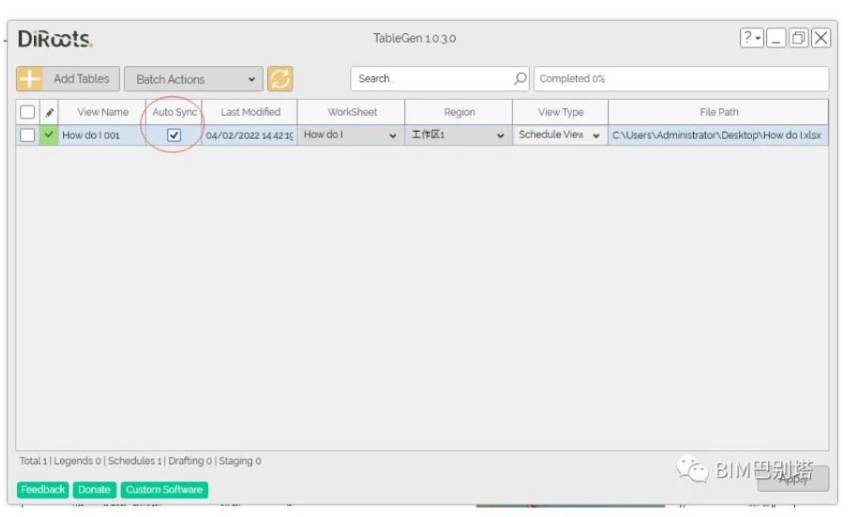

8.在界面中勾选 Auto Sync(自动同步)可以在打开项日时自动同步表格文件。
