Revit插件DiRoots系列教程之ReOrdering图文教程（文/yinshen18）

一款免费的 Revt 插件，让你可以对 Revt 图元族实例参数进行编号。编号中可以使用前缀、后缀并设定起始值及步长。编号式包括随机排序、接续排列或使用详图线排序。

“ A free Autodesk Revit plugin that allows you torenumber Revit elements/instance parameters by using aprefix, a suffix, and a multiplier. You can do it randomly, one byone, or using a Detail Line.”

01插件安装启动

ReOrdering 是 DiRoots 系列 Revt 插件中的一款编号插件已经加入 DiRootsOne 插件套装，双击安装文件，完成安装并在打开REvit软件时选择始终加载插件即可。

打开 Revit 软件,选择 DiRootsOne 选项卡,点击 ReOrdering按钮启动编号插件。

02 选择编号目标

打开插件窗口后可以在最上方一栏选择编号图元的范围是整个模型、当前视图或当前选择:然后通过下方的下拉菜单按族类型、族、族类别依次筛选需要编号的构件。

03 设置编号

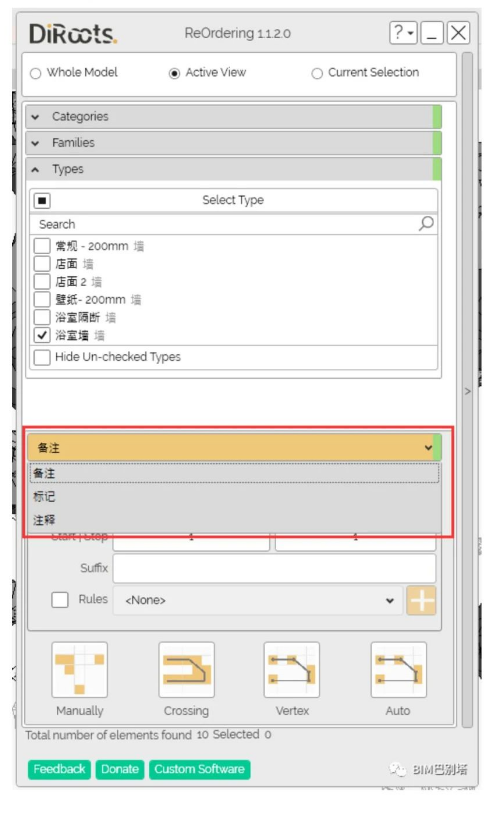

完成图元选择后，在下方区域通过下拉菜单可以选择编号写人的参数位置。然后设置编号值的前缀、后缀以及起始值、步长。也可以在下方的“rules”自定义编号预设。

完成设置后点击下方的编号方式，选择手动、穿越、顶点或自动方式即可完成编号。其中手动编号方式为在视图中通过点选图元应用编号值，可以使用递增或非递增编号值;穿越模式需要绘制一条详图线，线穿过的所有符合规则的图元将被重新编号;顶点模式需要绘制一条多段线，多段线所有端点处的符合规则的图元将被重新编号;自动编号模式将随机选择模型中符合规则的图元进行随机编号。
