由每日一技 1105 期延伸,同样都是图片导人 Revt 中进行建模关于图片，我们还能想到什么呢?
哎，我们的 BIM 等级考试同样给到我们的也是 PDF 与图片，因为没有 CAD 图纸，考试的时候我们需要来回切换屏幕来做题，会很浪费时间，那我们使用这个方法是不是就会省下一部分的时间呢?

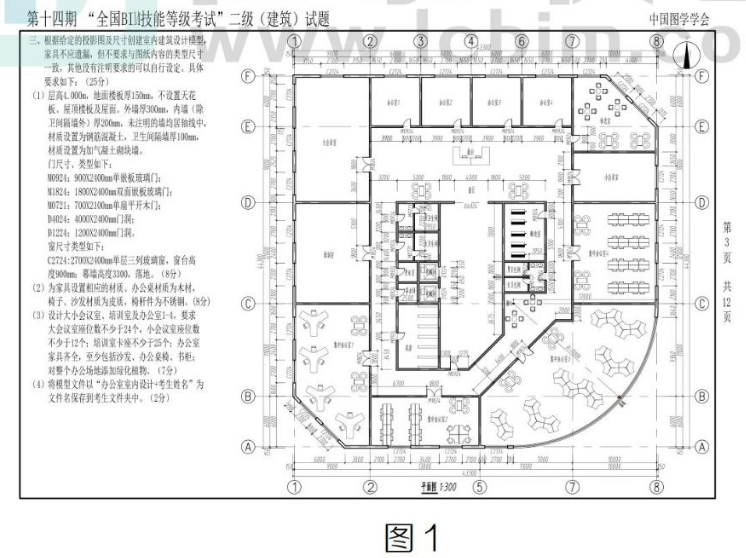

例如第十四期“全国 BIM 技能等级考试”二级(建筑)试题，如图1所示，我们在做这道题的时候，就可以选用这个方法:

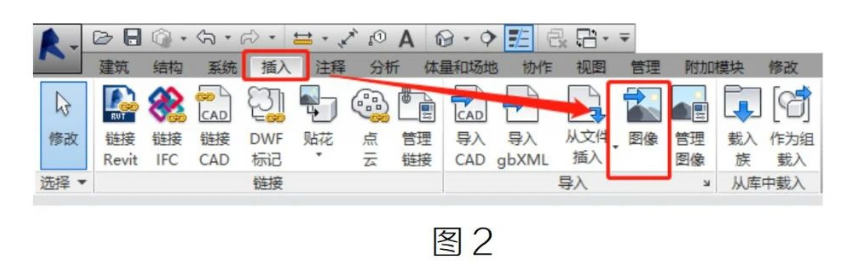

我们选择导人面板上的“图片”命令，将图片插入 Revit 中，如图 2 所示:
接着选一个定位的原点,例如轴①某个位置,绘制一根符号线,线的长度等于轴①与轴②尺寸标注的数值,如图 3 所示。

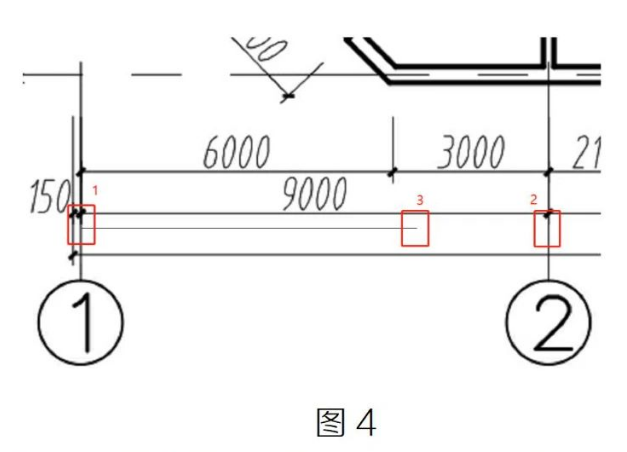

选择导入到项目中的图片,在弹出的修改/光栅图像的上下文选项卡中选择“缩放”命令,单击缩放的端点,也就是符号线的起点“1”,接着单击缩放的终点“2”,最后选择缩放的间距“3”，如图 4所示。

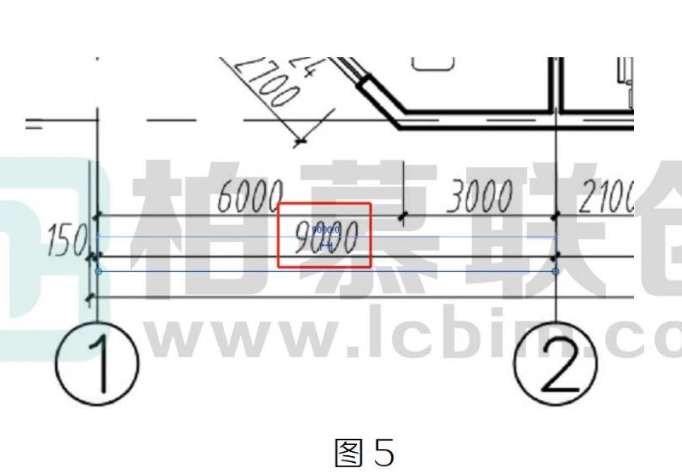

缩放完成后,符号线的长度与轴①轴②间距一致,如同 5 所示
现在我们就可以在 Revt 软件中看着题来绘制模型，这样就会减少一些大家切换屏幕看题的时间。
