Revit中并排多根管线标注技巧的图文教程

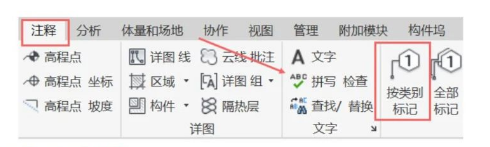

以桥架标注为例给大家分享一个并排多根管线标注技巧。1.单击注释选项卡下的“按类别标记”命令，或者直接输人快捷键 tg

2.取消勾选“引线’

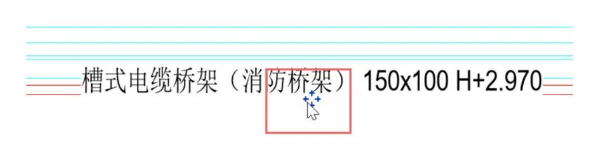

色 水平标记..口引附着端点3.单击需要标注的桥架，标注完一个后，不需要退出标注命令此时桥架标注上会有一个移动的符号，单击此符号将桥架标注上移或下移(根据项目情况而定)，移动完成后继续标注其他桥架，重复第一根桥架的操作;

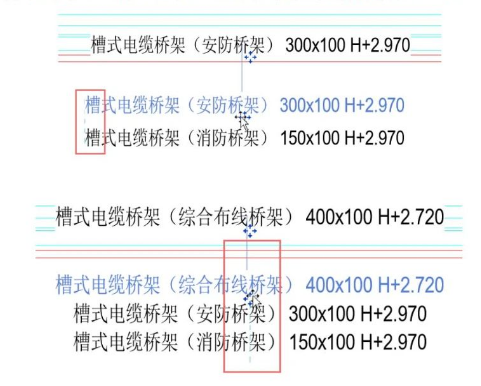

4.注意在移动第二根桥架时，桥架标注会自动捕捉与第一根桥架对齐(会有虚线捕捉)。一般情况，如果两个标注长度相同，会自动捕捉左侧;如果两个标注长度不同，则自动捕捉中心。

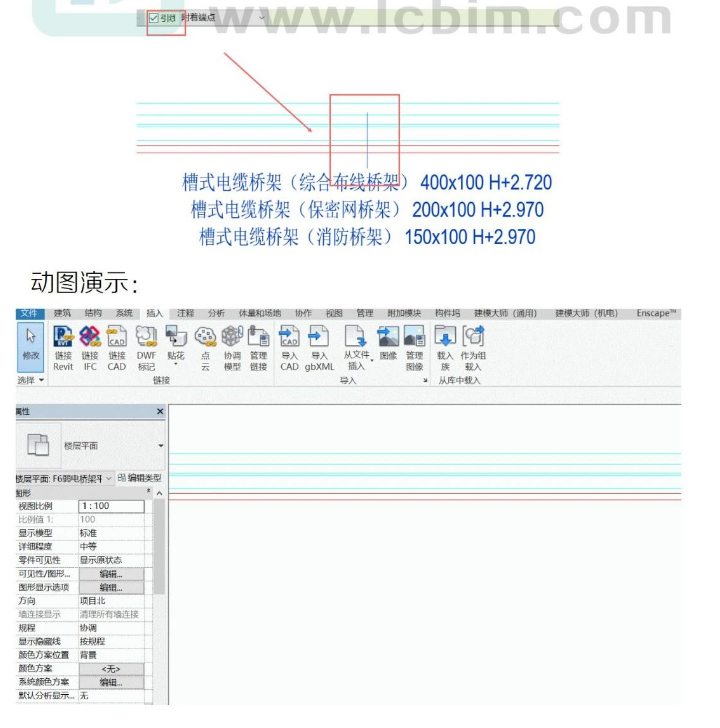

5.标注时还要注意顺序，如果标注要放置在桥架上方，标注桥架的顺序为从上到下;如果标注要放置在桥架下方，标注桥架的顺序为从下到上。6.完成后，选择其中一个标注，右击选择“在视图中显示全部实例”然后勾选引线即可。
