大家在日常生活中肯定都或多或少的见过一些钢构网架屋顶，今天我们就教大家如何在 Revt 中快速的创建一个钢构网架。

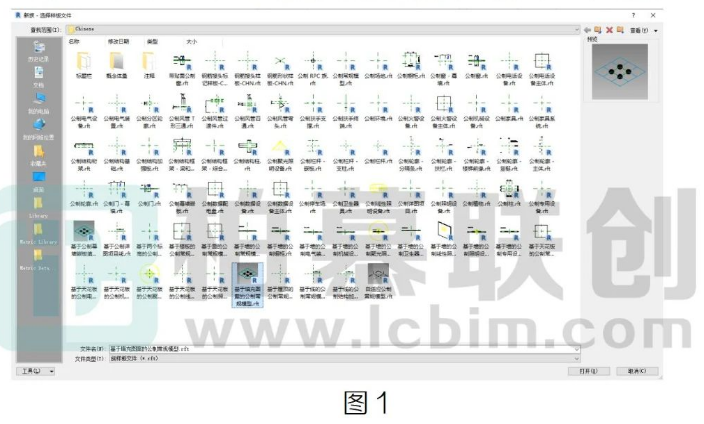

1、新建一个基于填充图案的公制常规模型族，如图1所示

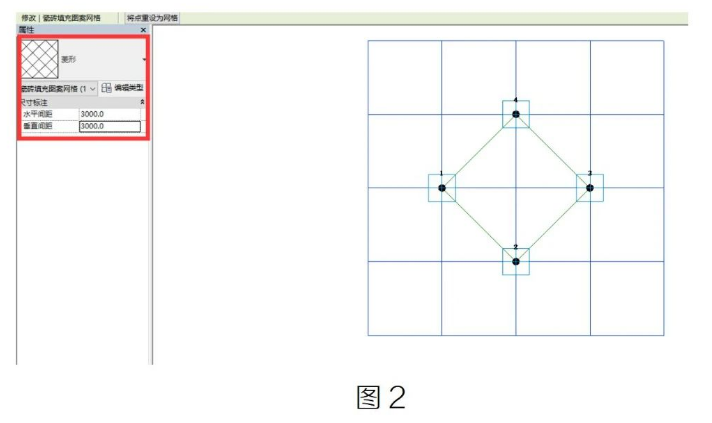

2、打开楼层平面-标高一,根据项目选择我们所需要的网格平面设置好水平和垂直间距,此处我们以萎形网格为例,间距设置为 3000如图 2 所示。

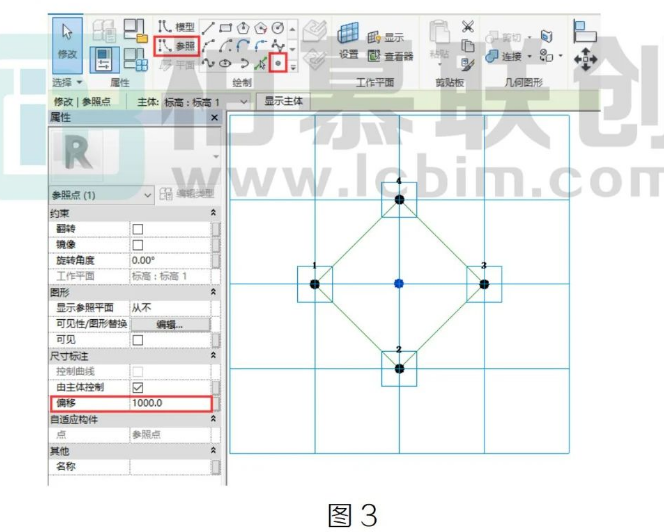

3、在平面视图上选择参照点图元放置，并赋予其一定的偏移量如图 3 所示。

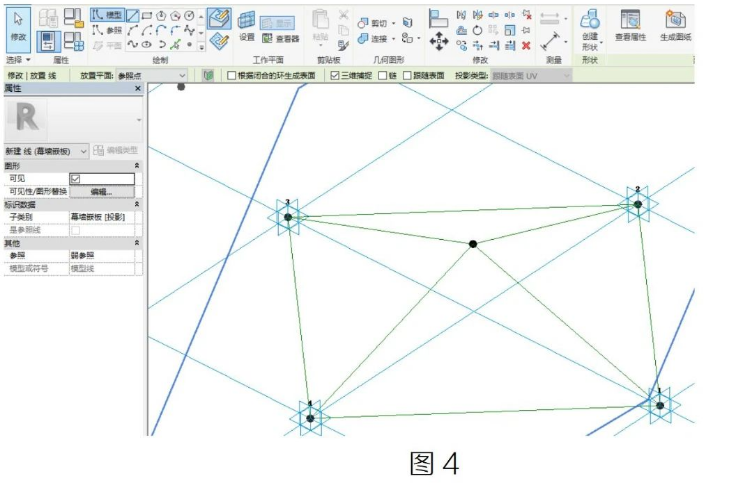

4、在修改面板下选择参照线，并打开三维捕捉，连接点图元如图 4 所示。

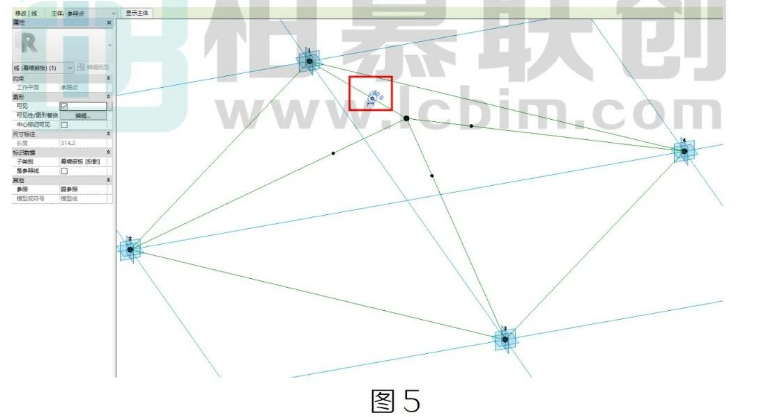

5、在参照线上放置点图元选择模型线-圆命令，设置工作平面垂直于参照线，绘制直径为 100 的圆，如图5所示。

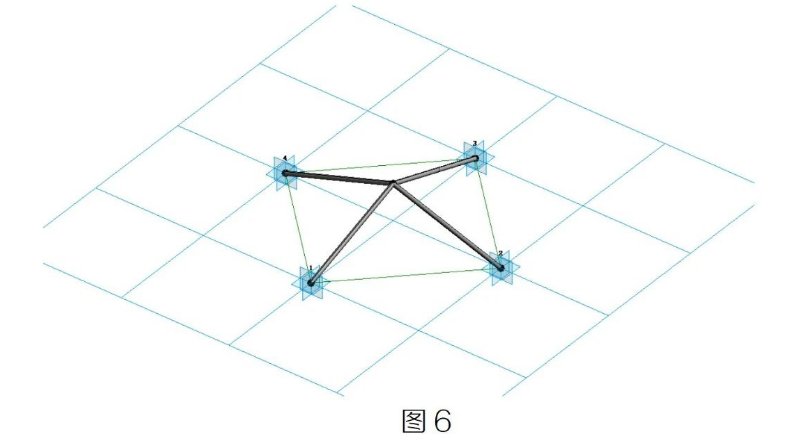

6、选中圆及其所在参照线，点击创建形状，依次绘制出其余钢架，如图6所示。

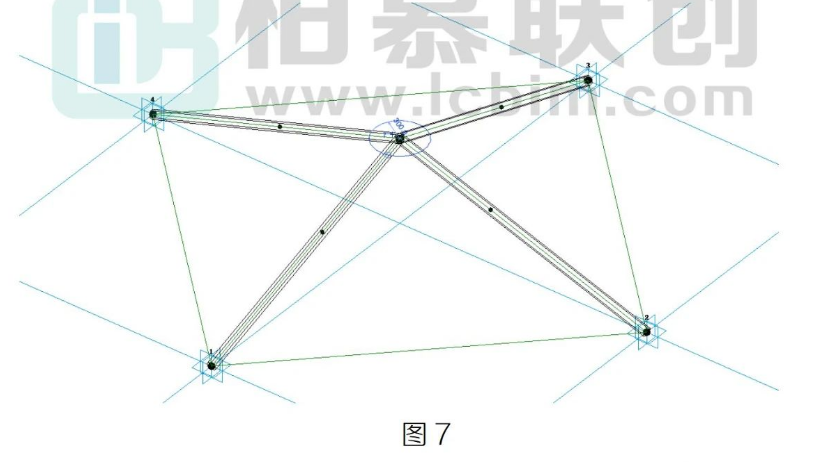

7、将模型调至线框模式。选择模型线-圆命令，鼠标放在点图元上按 Tab 键切换选择合适的工作平面，圆半径输入 300，如图7所示。

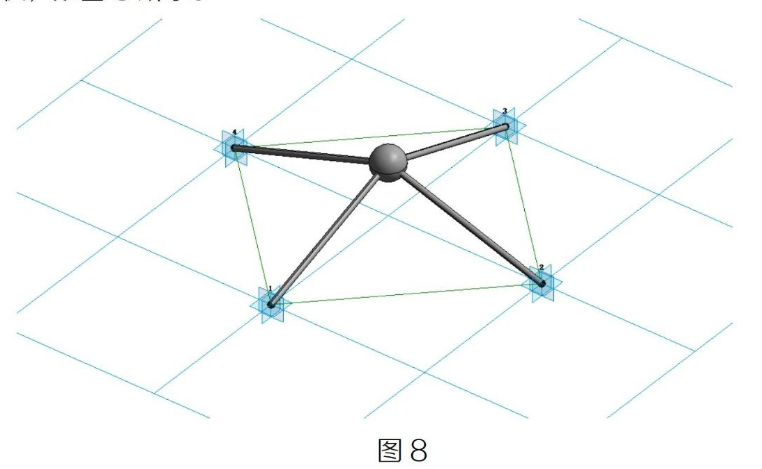

8、点击创建形状在弹出选项栏里选择球体，绘制完成单元网架形状，如图 8所示。

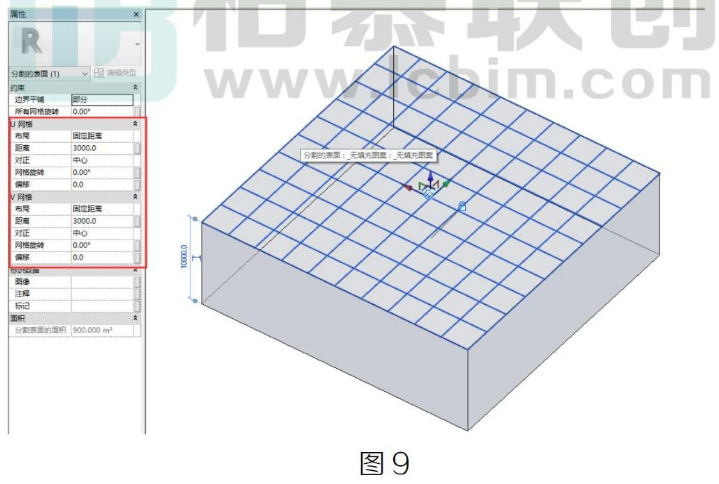

9、在项目中内建体量，选择需要创建钢构网架的面，选择分割表面，U、V 网格的布局选择为固定距离，距离值为之前我们建族过程中所设置的菱形网格间距，即 3000，如图9所示。

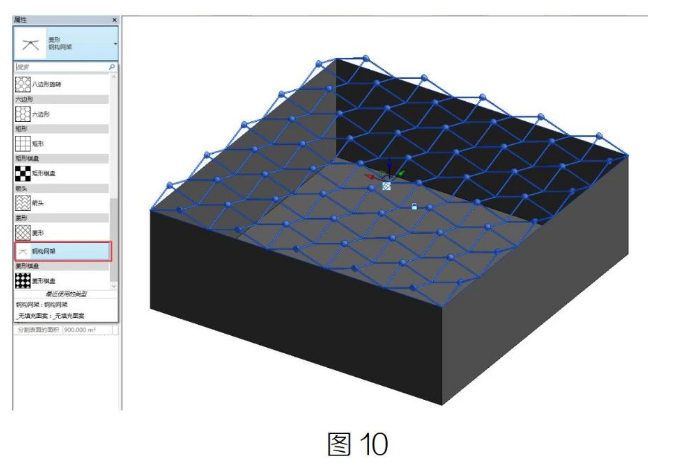

10、在属性框中选择我们做好的族文件，便会自动生成钢构网架模型，如图 10 所示。
在平时做项目的过程中，利用基于填充图案的公制常规模型配合体量，可以快速创建一些规整的钢构网架模型。
