在建族的过程中，如果我们需要族里的子构件按照母构件的长度或者宽度来自动调节子构件的个数，这时我们需要用到阵列以及套公式的方法来实现，例如一个长方体的构件，4000mm 长的时候里面有两个洞口,6000mm 长的时候里面有四个洞口,这要如何实现呢?下面小编就来教大家这个方法。
首先画出两个参照线，然后通过“拉伸”命令画出 4000mm 长的长方体，将其中一条边通过“对齐”命令之后锁定，如图一，再将长度设置为参数。

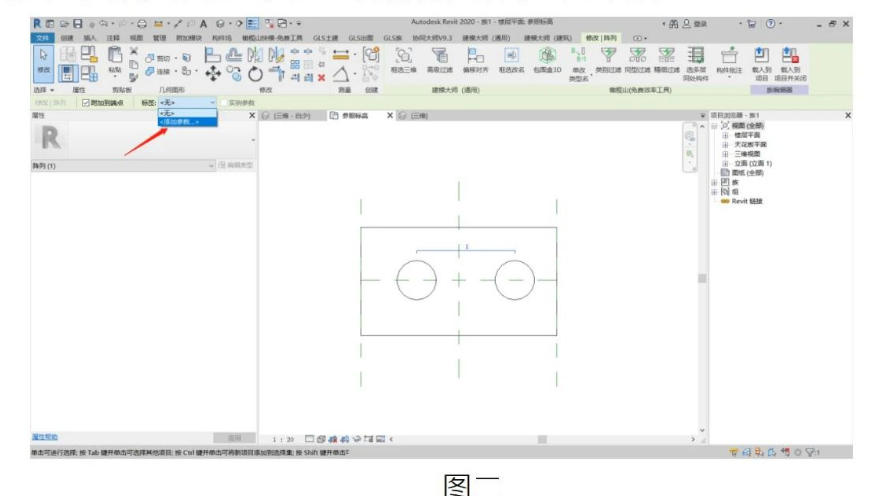

接着通过“空心拉伸”命令画出一个圆，再通过“阵列”命令按照一定距离阵列一个圆出来之后，点击阵列的个数，然后点击左上角添加参数，如图二，这里我们将参数命名为个数。
最后我们在个数参数的后面添加公式即可实现，洞口随着长方体的长度自动调节个数，如图三。
转载请注明来源本文地址：https://www.wanbim/bim/250330.html
