接上篇。
方法五:叠层墙绘制

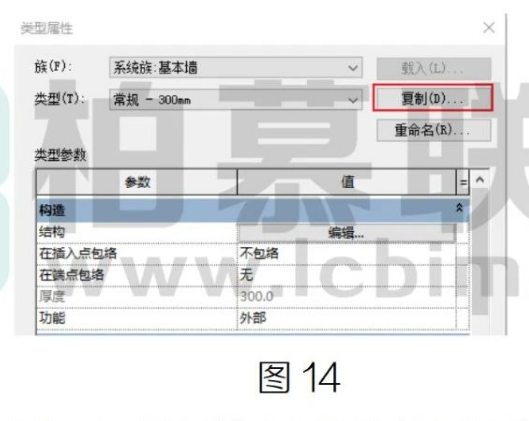

1、新建一个项目，在建筑选项卡下，选择墙，在左边属性栏选择一面基本墙，编辑类型，复制一个新类型命名为踢脚线。如图14所示。

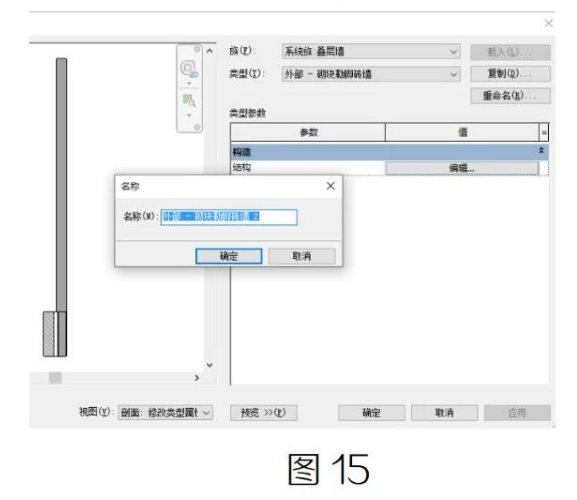

2、在建筑选项卡下，选择墙之后在左边属性栏选择叠层墙，绘制一面墙，并编辑类型，复制一个新类重命名，如图 15 所示。

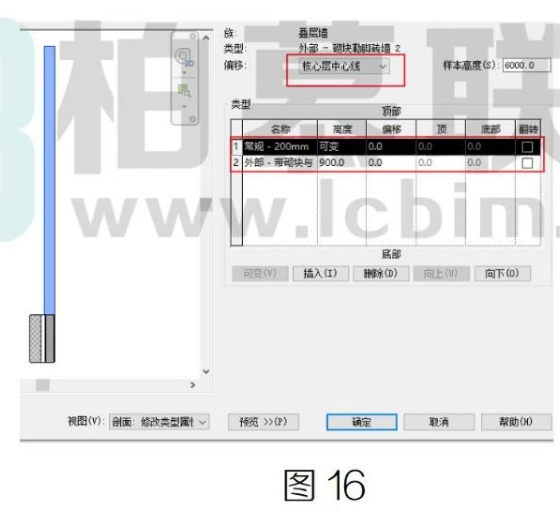

3、在构造下编辑结构，偏移选择而层面:内部，类型1选择所需要绘制的墙体，类型2选择刚刚所创建的踢脚线墙体，如图16所示。

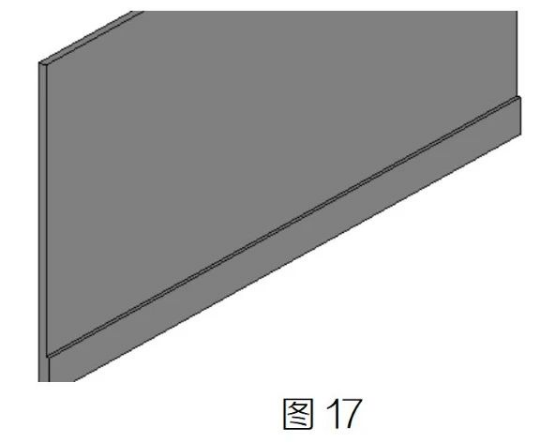

5、利用叠层墙，踢脚线就创建好了，如图17 所示。
优点:绘制方法简单，门洞位置可以自动剪切。
缺点:只能绘制矩形形状的踢脚线。
方法六:栏杆绘制

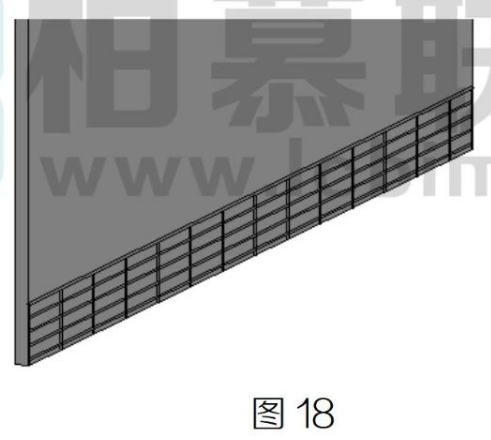

1、新建一个项目，随意绘制一面墙体，在建筑选项卡下，选择栏杆扶手命令下的绘制路径，沿着墙底部绘制，如图18所示。

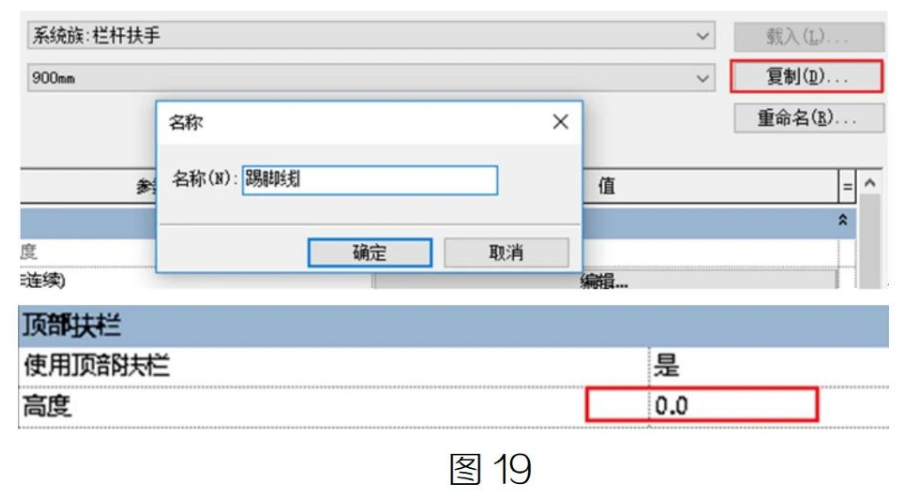

3、选择所绘制的栏杆扶手，编辑类型，复制一个新类型并命名为踢脚线，在顶部扶栏下，将高度设置为 0，如图 19 所示。

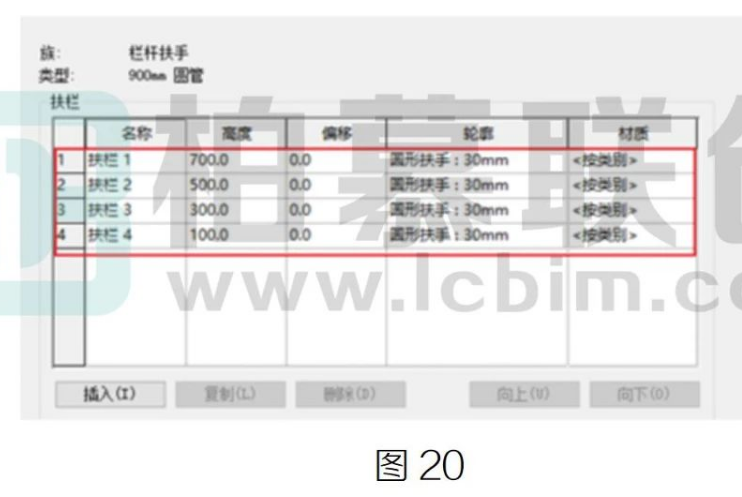

4、在构造下，编辑扶栏结构(非连续)，将其中的扶栏子类型全删掉，如图 20 所示。

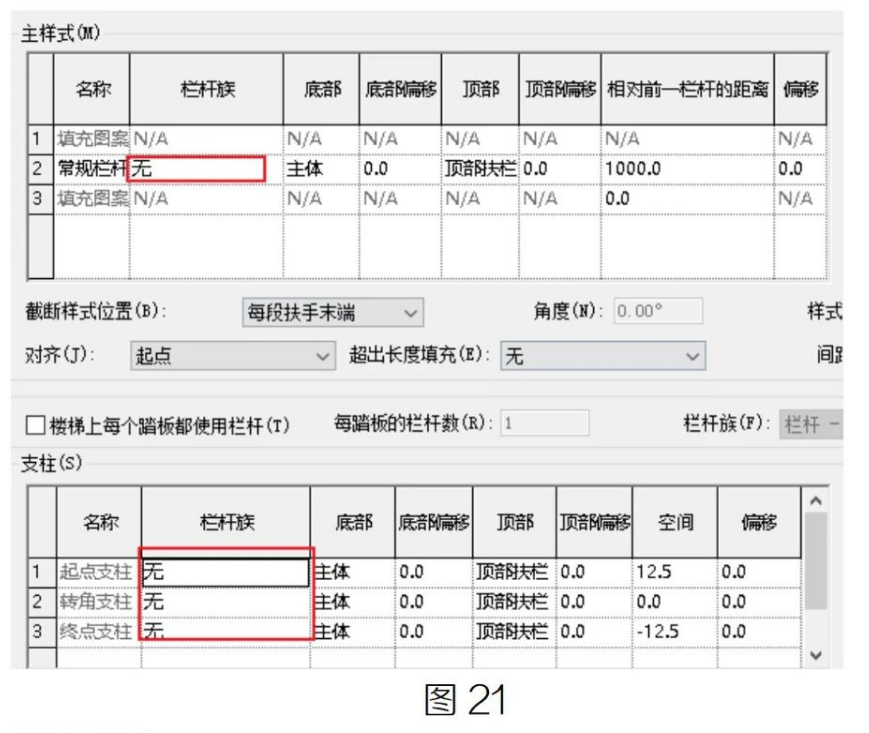

5、在构造下，编辑栏杆位置，将常规栏，起点支柱，转角支柱终点支柱其中的栏杆族全部改为无，如图 21所示。

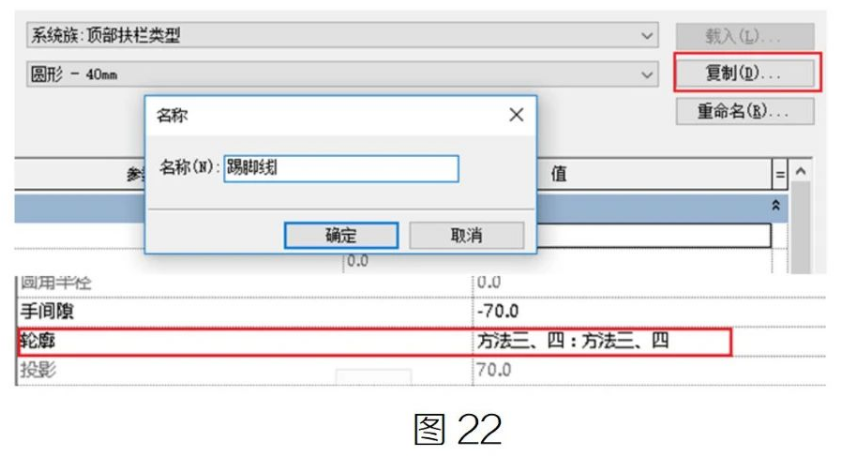

6、将方法三中绘制的轮廓载入到这个项目中，选择栏杆，编辑类型，在顶部扶栏下，进入类型编辑，复制一个新的类型命名为踢脚线，在构造下，将轮廓替换为刚刚所载入的轮廓，这里为使效果明显可以添加一个材质，如图22所示。

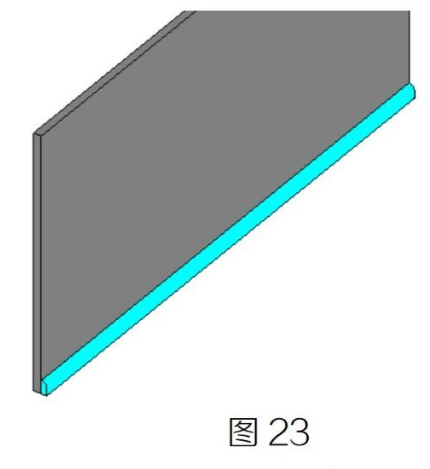

7、选中踢脚线，在属性栏下，调整合适的偏移量，这里我们将从路径偏移设置为 200，这样踢脚线就绘制完成了，如图23所示
缺点:绘制过程过于繁琐，门洞位置不能自动剪切该踢脚线。
