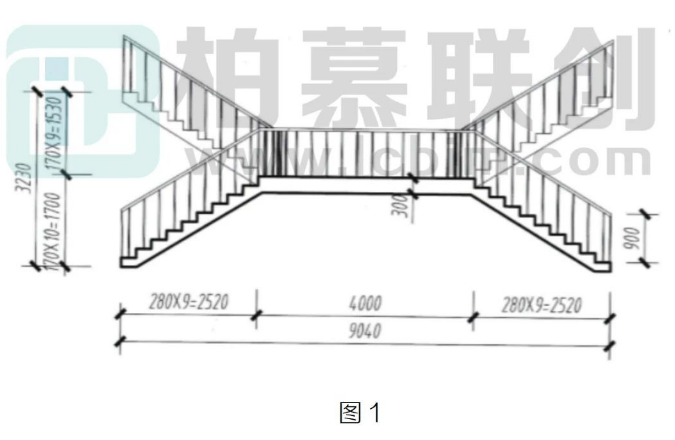

项目中存在多跑楼梯，我们可以分段绘制，但是栏杆不能放置在主体上(不连续)。我们以9期一级 BIM 考试题为例(图1)，讲解多跑楼梯的绘制技巧。

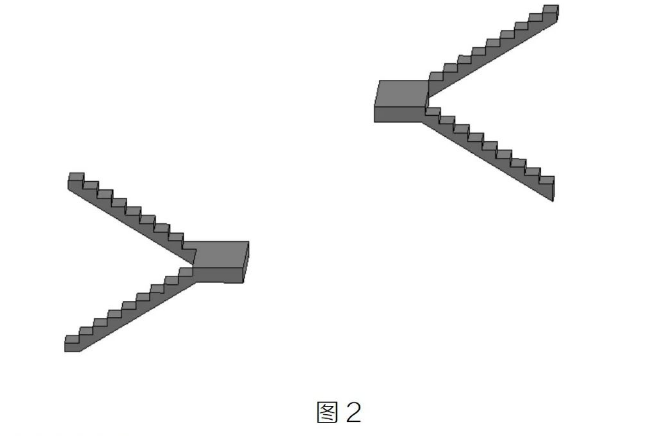

我们可以把它想成总高度 6460，梯面数 38 的楼梯。选择现浇整体式楼梯，设置参数，然后分别绘制梯段(图2)

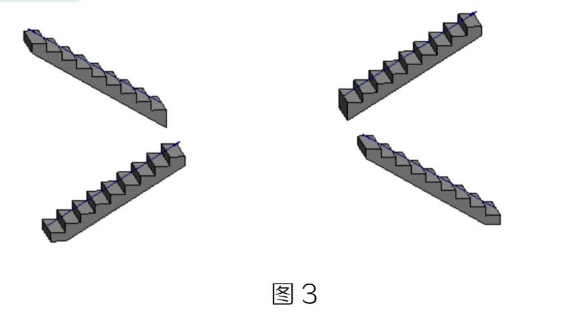

完成后删除平台板，并分别调整右梯段标高同左梯段，如图3所示。

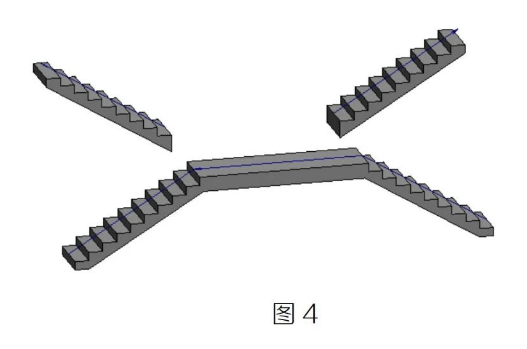

选择平台命令，拾取两个同层梯段
如图 4所示。

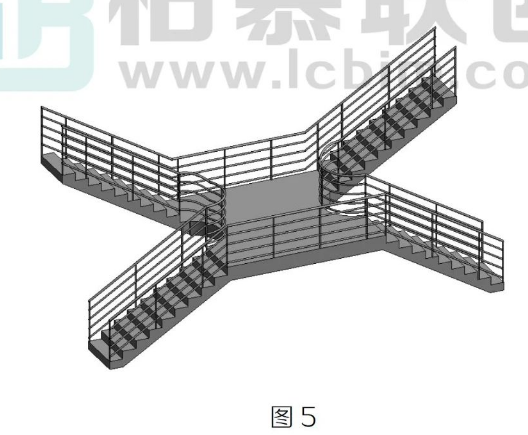

拖动平台造型操纵柄(或编辑平台草图)，完成梯编辑。绘制栏杆，放置在楼梯主体上(图5)。
