在 Revt 操作中，我们很多情况会需要进行一些三维标注，下面让我们来看看遇到的三维标注需要怎么解决吧!
1. 三维中的尺寸标注

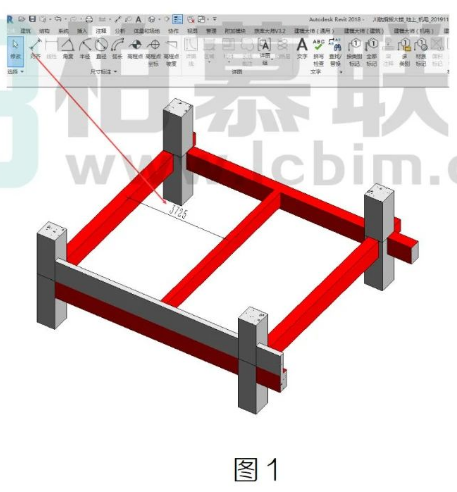

三维中常规的尺寸标注，例如标注两根梁之间的距离(如图1)，点击注释里面的对齐直接标注就可以了。

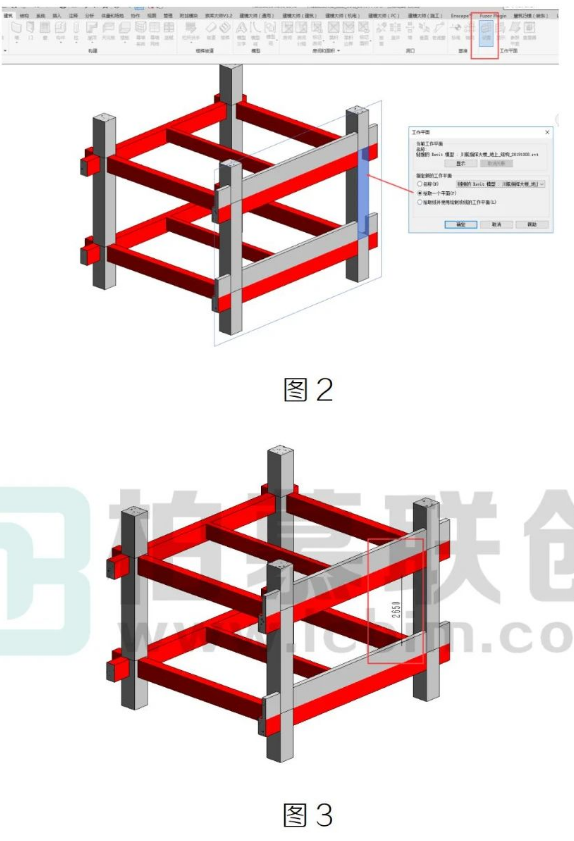

但是如果是需要标注窗台到顶梁的距离我们应该怎样操作呢，我们只需要点击建筑面板，设置拾取一个立面当我们的工作平面就可以了，这里的立面可以是模型里面构件的立面(如图2)，然后我们就可以直接进行对齐标注了(如图3)。

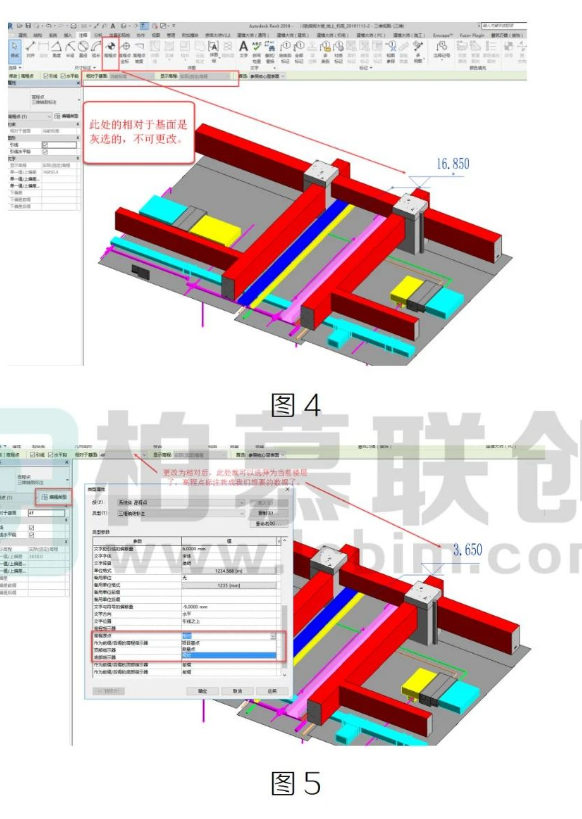

2.三维中的高程点标注管线综合优化的时候，很多时候我们都会需要测量梁底标高，或是大样的底部标高，我们直接点击高程点标注就可以直接标注了，但是默认的样板文件里面我们会发现无法将此标注改为相对于当前楼层(如图 4)，那我们应该怎么办呢?这是因为默认的样板文件里面，高程点标注的类型里面，高程原点默认的是“项目基点”，我们只需要把它改成“相对”就可以了(如图5)。
3、三维中的文字注释及类别标记

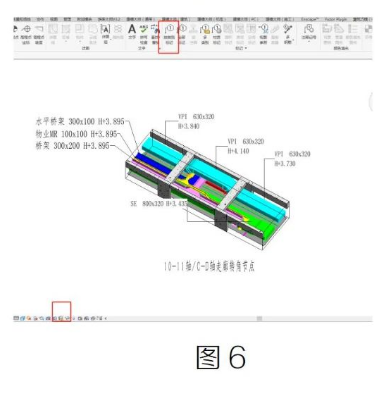

管综深化设计的时候，有些复杂节点我们需要给施工单位一个三维的节点图，在我们三维节点图中进行文字注释及类别标记应该怎么做呢?我们只需要三维剖切到复杂节点，点击锁定三维视图命令，保存节点三维视图就可以进行文字注释及类别标记了(如图6)。
需要注意的两点是:
1)第一种三维中的只寸标注，如果拾取了构件的立面再想标注平面距离，需要从新拾取二个水平面为参照平面，并且如果构件或建筑物是异形体，拾取异形表面为工作平面同样可以进行标注。2)三维中的文字注释可以在不锁定的情况下进行，但是类别标记是必须要锁定的情况下才能进行，锁定三维视图创建新的三维视图方便我们后续的出图。
