最近小编收到一个学员的问题，管道保温的底部标高能标注吗?默默的尝试了一下发现直接标注保温是标注不了的。本着研究精神，通过不讲武德，还是把这个问题给解决了，下面看详细操作。

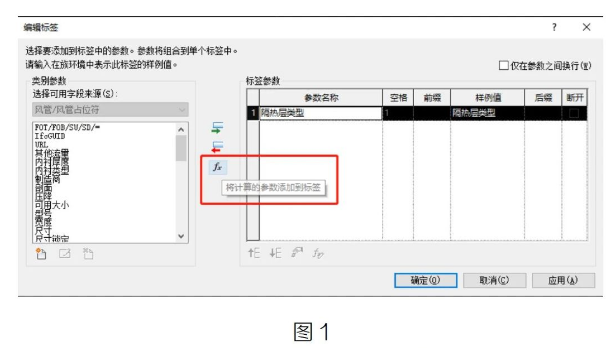

标记的主体还是风管，通过编辑风管标记族标签我们发现里面有隔热层类型和隔热层厚度两个参数，新建一一个隔热层标注，首先把隔热层类型添加到标签参数里面，然后添加一个计算参数，如图1。

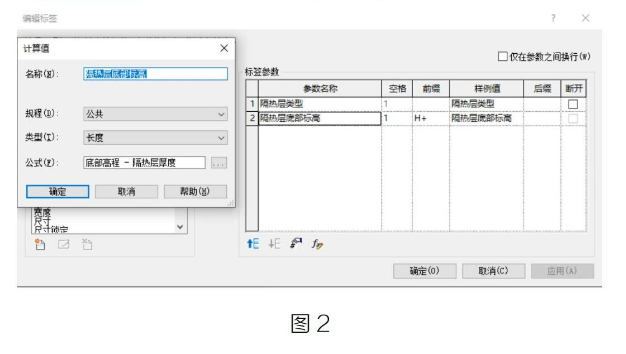

计算参数这里我们把参数名称命为隔热层底部标高，然后就需要用到底部高程和隔热层厚度这两个参数添加公式了，(隔热层底部标高程-风管底部高程-隔热层厚度)如图 2。
公式添加完毕后，在隔热层底部标高参数的前缀这里加上H+，这样就通过标记风管能够得到我们想要的风管隔热层底部标高如图 3，是不是很不讲武德需要注意的是风管可以这样操作，水管同样可以。
