Revit整合模型时令人恼火的问题的图文教程

小编今日在整合机电模型的时候出现了一个问题，让小编很是恼火;于是小编努力寻找原因，把这个问题顺利解决了~

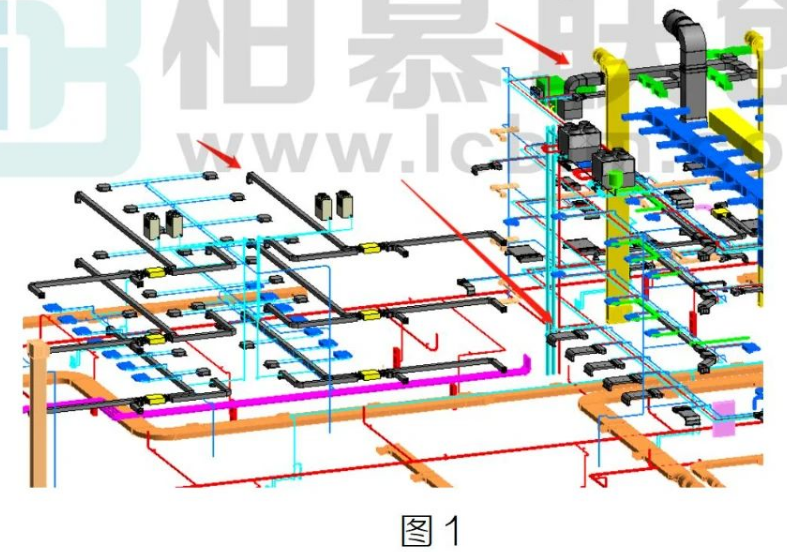

【发现问题】小编首先选择用链接模型一绑定链接的方式，但是发现大部分的风管都丢失了系统，如下图1所示:

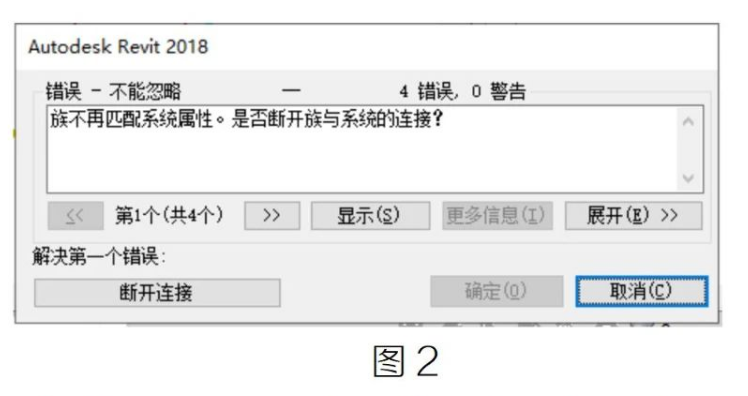

于是小编换了另外一种方法，复制，但是之后弹出一个对话框，点击“断开连接”，会重复出现这个对话框，无法关闭，如下图2所示：

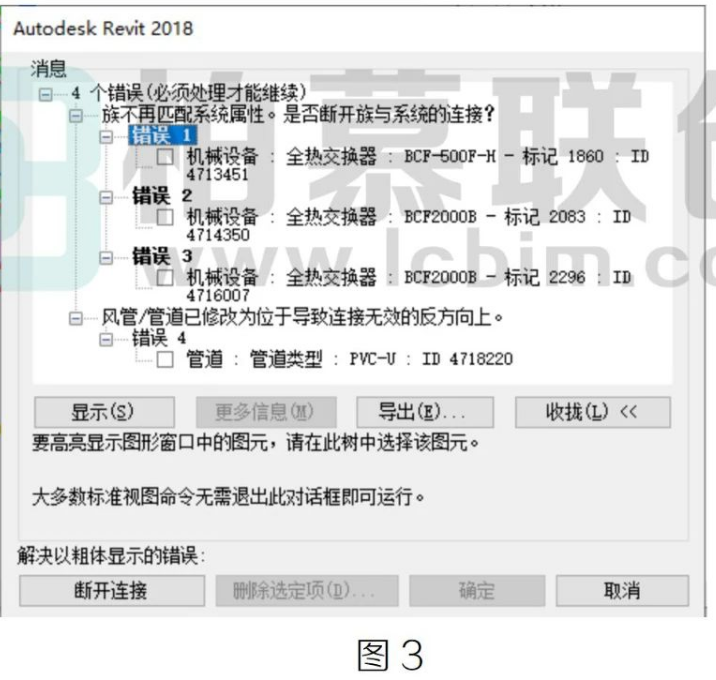

【解决问题】点击图 2 中“展开”，显示是机械设备出现了问题如下图 3 所示:

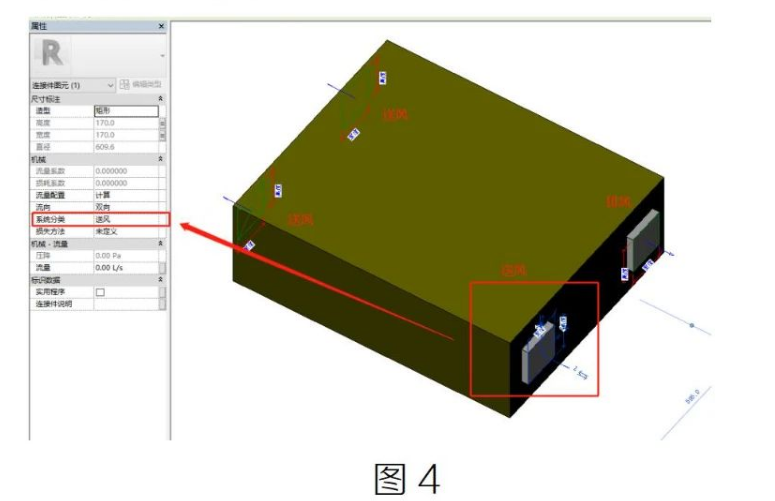

打开出现问题的模型，找到图3中的错误族，发现族中连接件的“系统分类”如下图 4 所示:

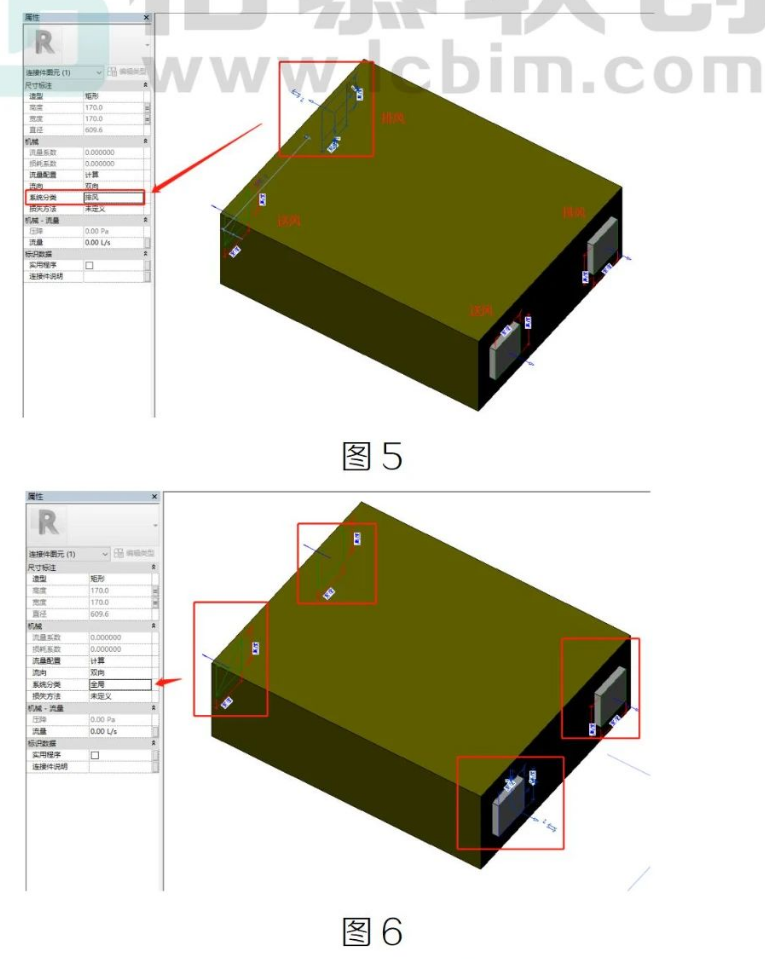

这与暖通图纸的风管系统是不相符的，且不符合规范;现在按照暖通图纸修改连接件的“系统分类”( 如图5)，或者将“系统分类”统一修改为“全局”( 如图6)，之后将族载入到模型中，保存模型。

小编再次进行整合模型，“链接模型一绑定链接”的整合模型方式会丢失系统，还是选择用复制粘贴的整合模型方式，这次就不会出现无法关闭对话框的情况了，且系统不会丢失了。【结束】小编提醒大家放置机电族之前一定要注意族连接件的系统分类，不然对工作后期是会有很大的影响的。
