在做项目的过程中，为了更好的体现完整的细部效果，有些墙端的墙饰条需要转角回墙，今天教大家在 Revt 中如何将墙饰条的一端转角回墙。

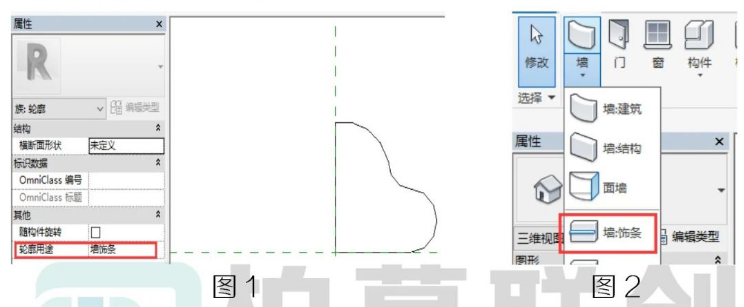

1、新建“公制轮廓”，在属性面板选择轮廓用途为“墙饰条”并完成轮廓编辑，如图1所示:
2、将做好的轮廓族载入项目中，单击“建筑”选项卡的构建面板中的“墙一墙:饰条”命令，如图 2 所示

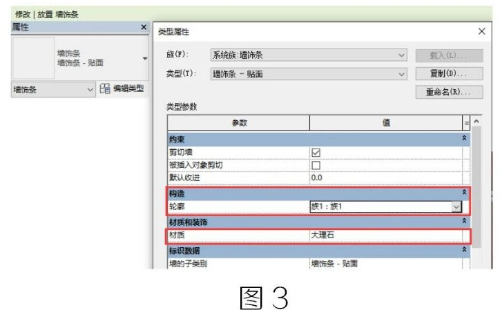

3、点击编辑类型，在类型属性对话中修改轮廓为刚刚所建的轮廓族，材质改为所需材质，如图 3所示

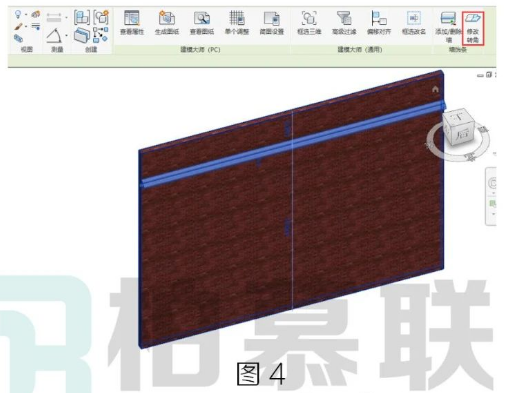

4、完成绘制墙饰条，选择绘制好的墙饰条，单击“墙饰条面板的“修改转角”命令，如图 4所示

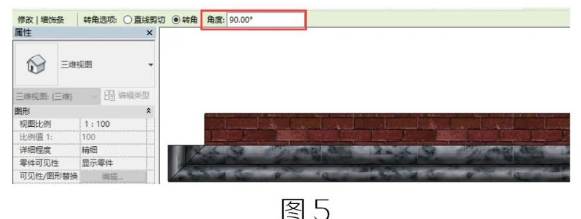

5、在状态栏选择转角角度为九十度，点击墙饰条转角端点，如图5所示

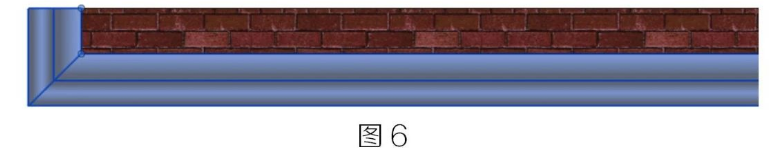

6、选择墙饰条，拖拽墙饰条端点，完成墙饰条转角回墙。如图 6所示:
