Revit中范围框的拓展使用的图文教程

在 1455 期中讲到了范围框的其中一种使用方式，今天我们来讲-讲另一种使用方法。

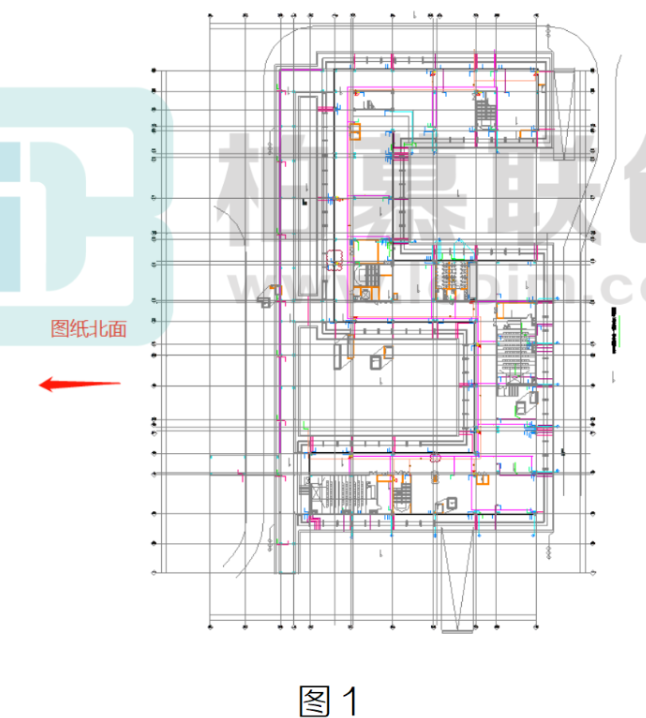

在做项目时，可能会经常遇到项目北不是在正北的文件。为了保证他的与我们总平模型方位不出现问题，我们不能直接更改他的项目北，但这时我们在建模、出图时就会很难受，如图1所示：

那怎么才能通过范围框，实现每个视图都能转成我们想要的方位呢?步骡如下。

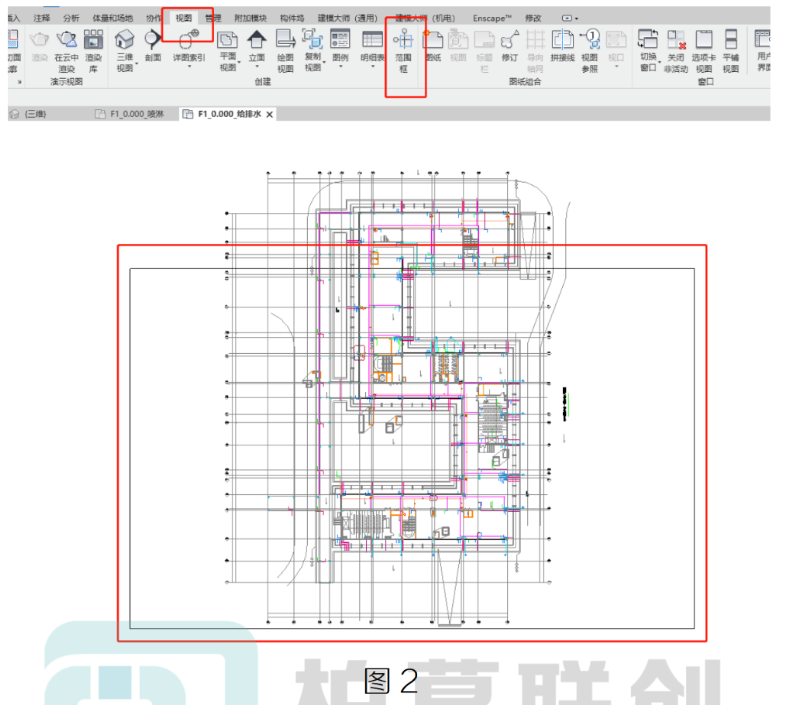

首先我们新建一个范围框，可以给范围框命名，这里范围框名称就改成“练习”，步骤如图 2

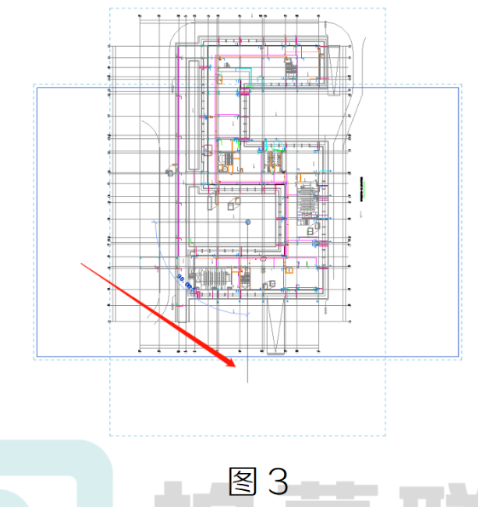

新建好之后，现在是需要将楼层平面顺时针往左转才能满足图纸北面在上，但在旋转范围框的时候需要反方向旋转，如图3;旋转好之后，再把范围框拖动成自己所需的大小就可:

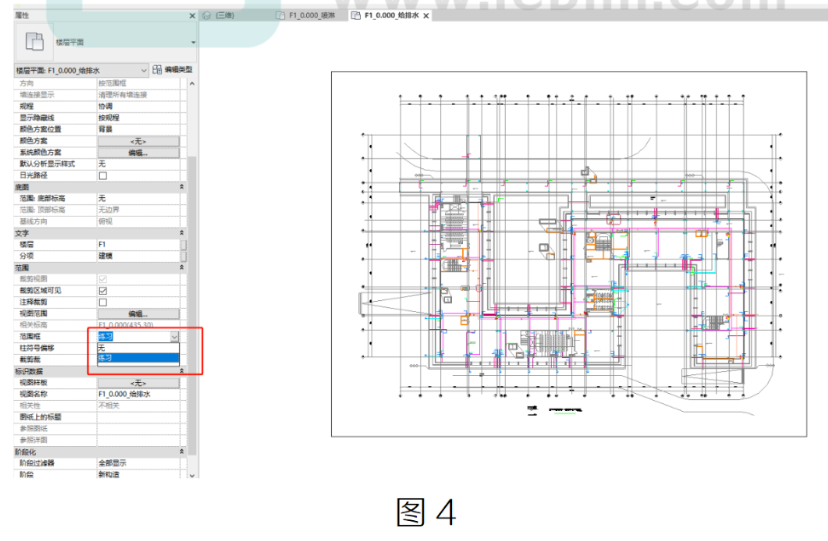

最后在楼层平面属性面板中选择到范围框“练习”。选择之后平面图就会旋转到我们需要的方向，如图 4:

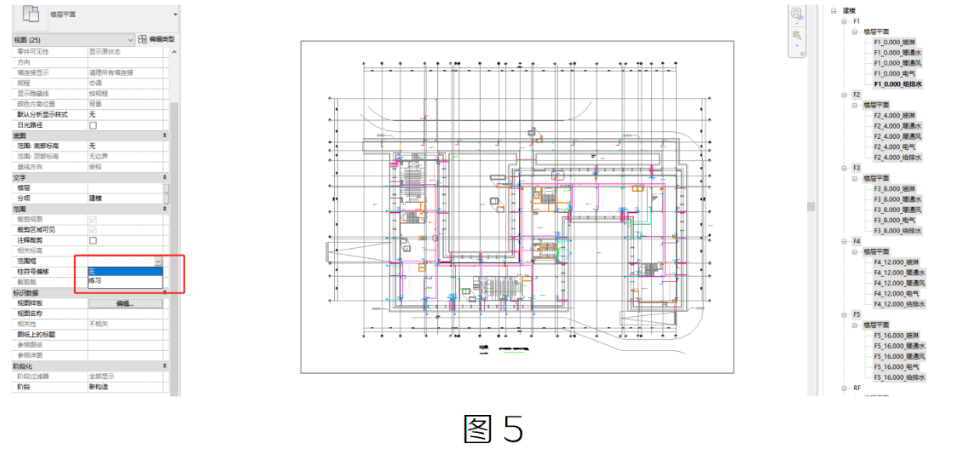

其余平面图也可以批量进行应用范围框，如图5，选择所有平面图应用范围框即可:
