如何用Revit、Rhino配合建立双曲面模型图文教程

平时接触的很多异形建筑的项目,设计院一般都会有 Rhino 模型提供，这样就会让我们在 Revit 建模变得轻松了不少。接下来就让我给大家讲讲应该怎么才可以乱拳打死老司机吧。

我先把问题都可以大家罗列出来，这样方便在阅读的时候方便带着问题去阅读。

问题:

1.首先需要注意的是 Rhino 导出什么格式最佳?

jino 模型怎么样导人 Revt 中最方便我们后期操作?

言归正传，开始我们的骚操作吧!

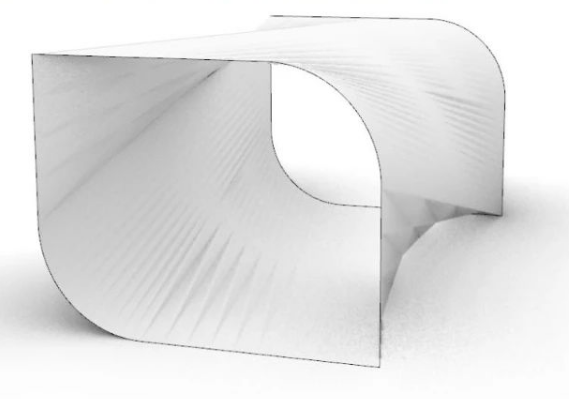

1.利用 Rhino 绘制整体模型的三维形状。

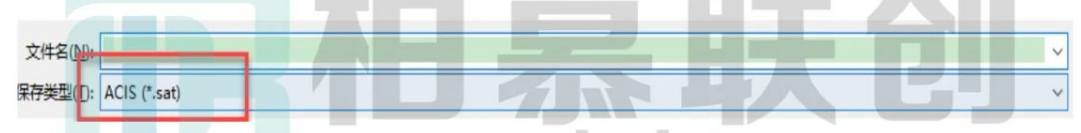

2. 在 Rhino 中选中需要导出的模型。(导出格式要选择 ACIS*.sat))

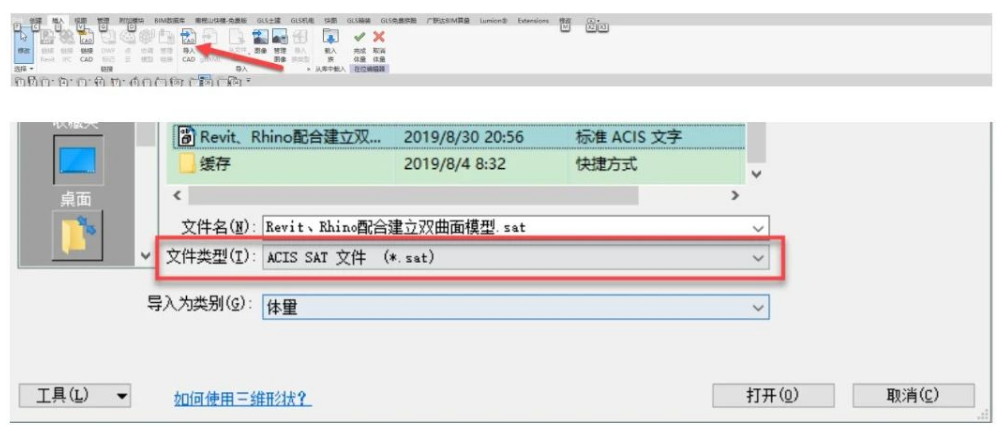

3.先内建体量后，再载入 CAD,并且将文件类型更改为 ACISSAT (*.sat)。

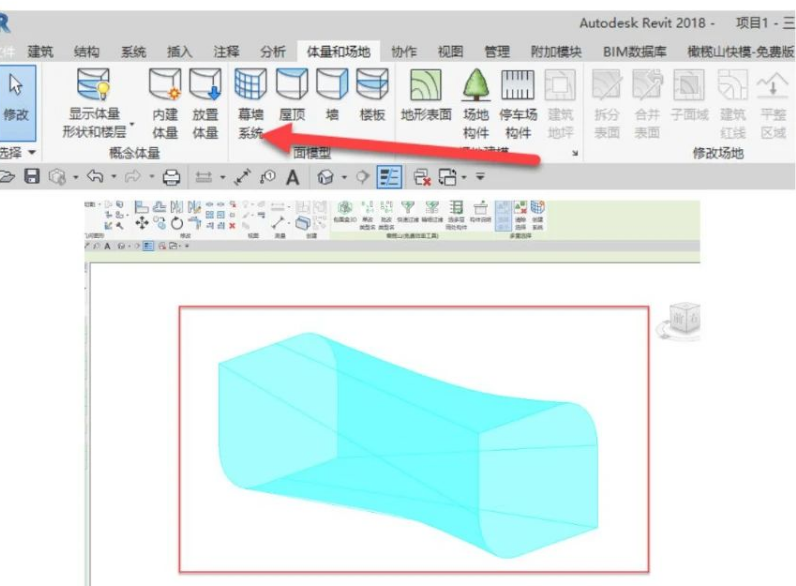

4.再选择“慕墙系统”就可以直接给模型赋予“墙系统”

(注意:这里为什么能直接给 Rhino 模型赋予幕墙系统呢，因为是内建体量后再载入的模型，系统也就默认认为模型是体量，才可以直接赋予幕墙系统。）

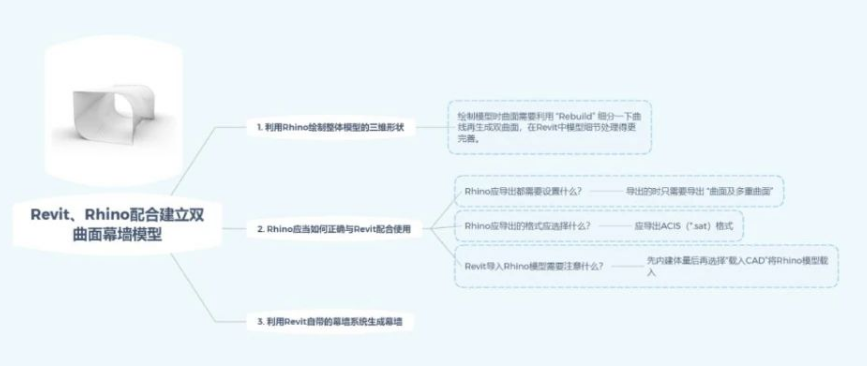

下面这是写的思维导图，大家也可以看看。
