Revit圆弧参变各限制条件优先级的图文教程

圆弧参变的限制条件，比如圆心锁定、端点锁定等，优先级是怎么的呢?今天给大家汇总一下。

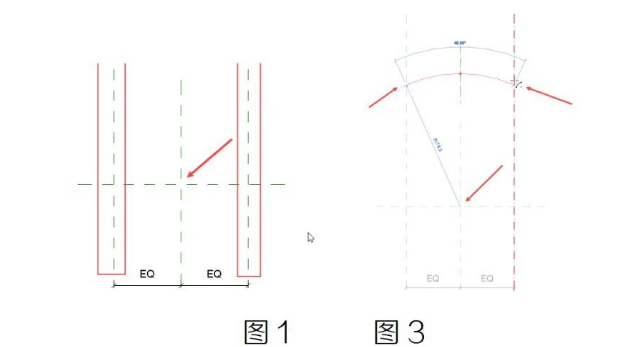

首先，新建族时对放样路径进行参变，选用公制常规模型族样板。绘制两道参照平面，均分。考虑以样板默认坐标原点为圆弧圆心位置。如图1所示。

使用放样，绘制路径，选择“圆心一端点弧”。点击坐标中心位置确定圆心，再绘制圆弧交两道参照平面。如图3所示。

此时选中圆弧路径，属性栏显示“中心标记”使圆心标记出现。

将圆心标记锁定于坐标原点。为半径添加参数R。

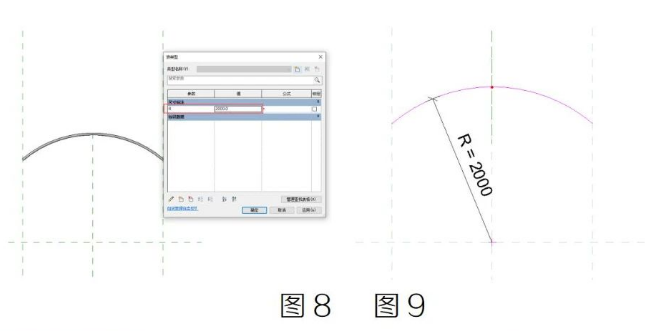

随意绘制一个断面轮廓完成放样。调整参数R的值，可以看到此时的圆弧放样参变。为半径改变圆心保持不动的方式。如图 8、图9所示。

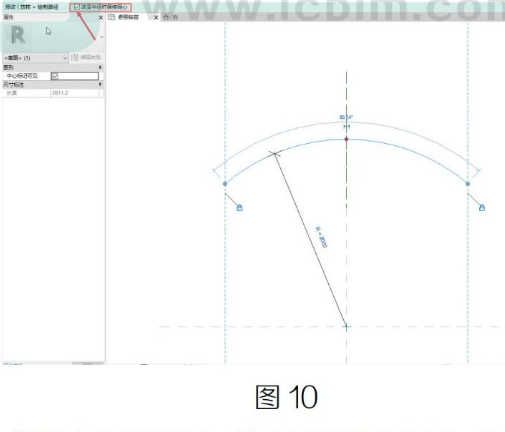

可以测试，只要锁定了圆心于坐标原点，即使锁定圆弧路径两端点于参照平面，或取消勾选“改变半径时保持同心”。依然参变方式为圆心不变，如图 10 所示。

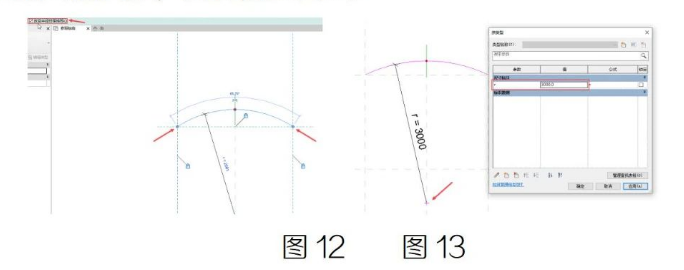

若添加一道横向参照平面，锁定其两端点位置。如图 12、图 13所示。此时保持“改变半径时保持同心”勾选。进行半径参变，只会圆弧起点终点固定，圆心相应调整。

综上锁定圆心限制条件优先于自带命令“改变半径时保持同心”。锁定圆弧两端点限制条件优先于以上两种命令。
