在做项目过程中，链接 CAD 图纸后图元无法选择，打开了“按面选择图元”依旧是选择不了图元。

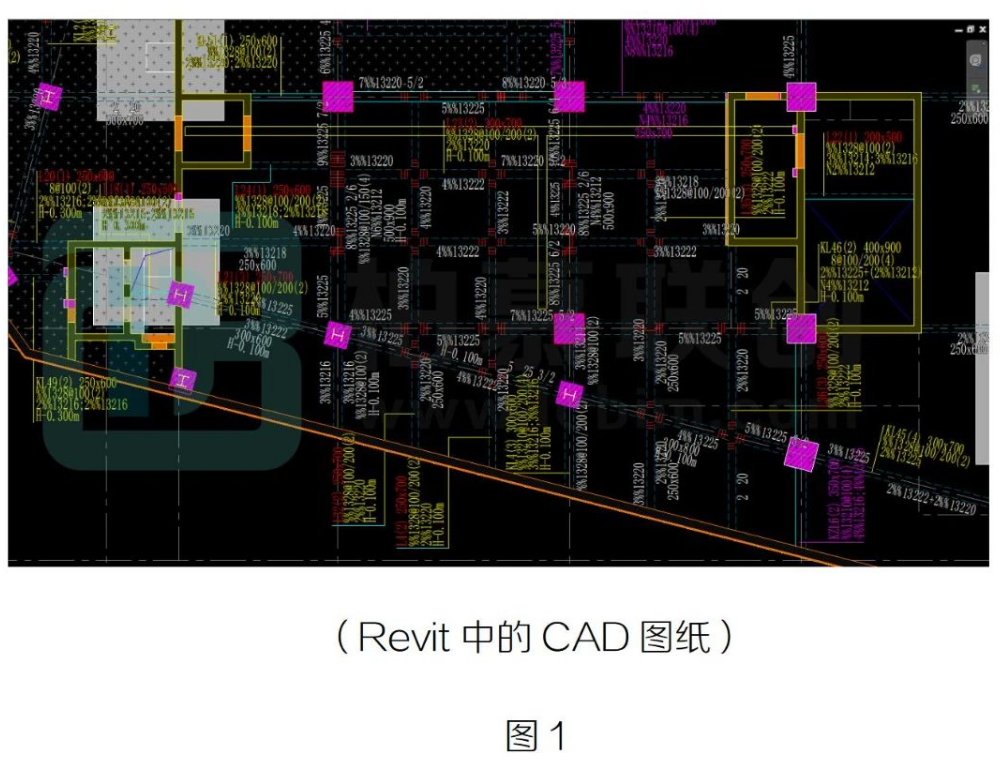

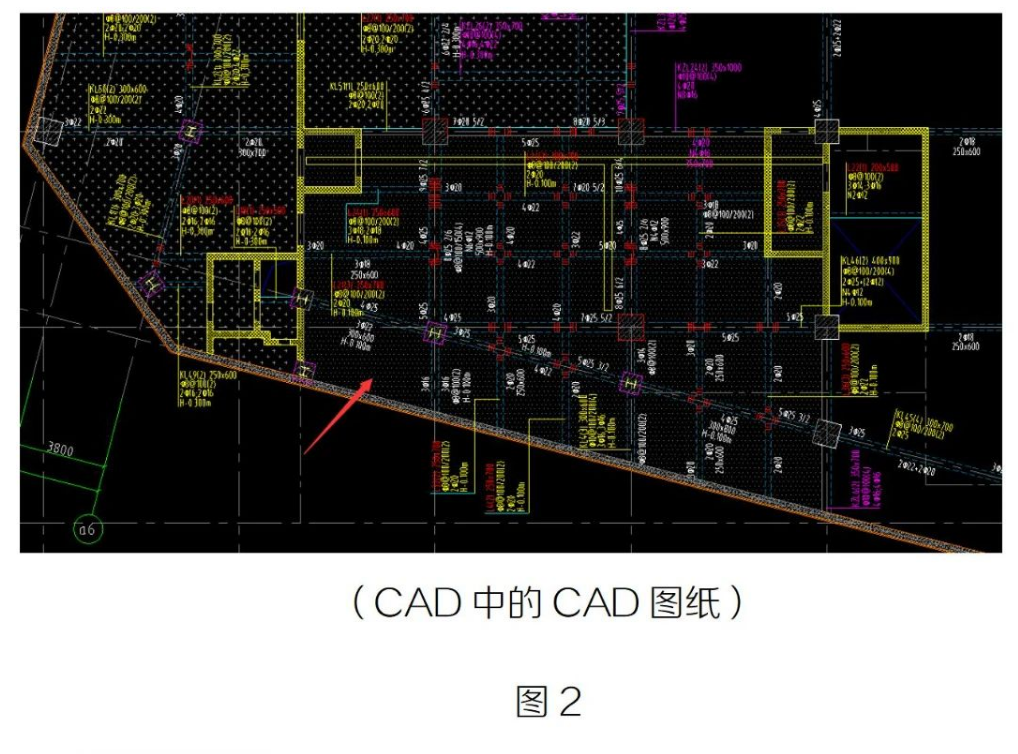

对比一下就会发现在 Revit 中图纸就缺失了一部分填充图案，最-”酒终也是这个填充图纸阻止了我们选择图元。所以就有两种办法来解决这个问题。
方法一：直接在 CAD 中重新打开这张图纸，利用“X”多次将方法一其炸开，再重新导人到 Revt 中就可以选择图元了。(目的:就是为了将这个填充图案这个块给炸开就可以了。)
方法二:

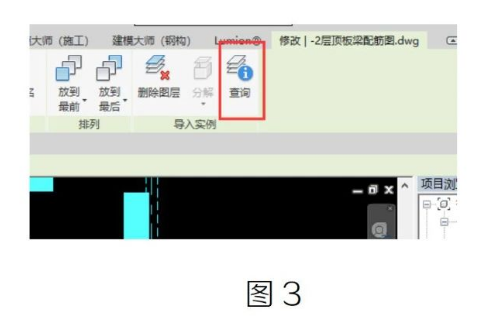

①在 Revit 中选择到图纸，右上角就会出现“查询”选项(如图3 所示)

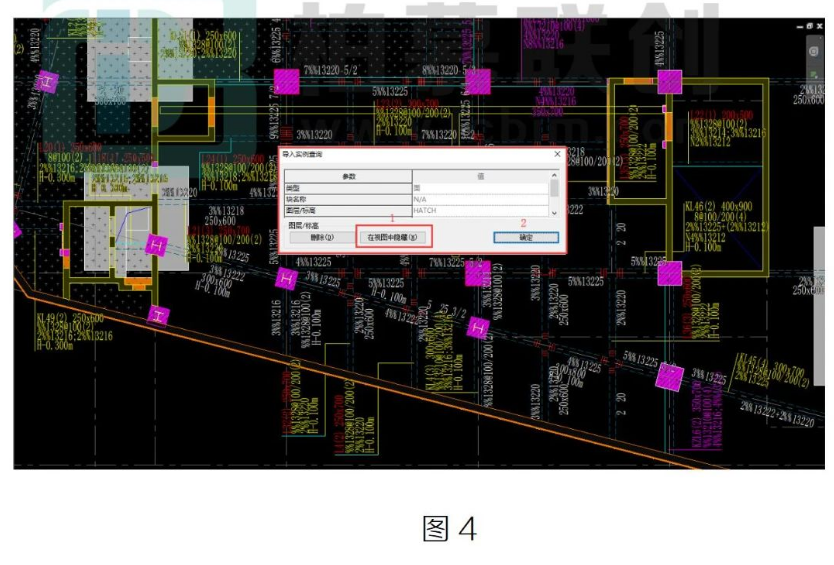

②在填充图案区域下，任意找一个地方单击鼠标左键，就会出现如 4所示的对话框，主要是想选择到该填充图案的图层将其隐藏，所以我们点击“在视图中隐藏”再点击“确定”即可。
一般这个问题，我们会很少遇到，因为在导图的时候一般都是分解图纸了很多次的，一般还是会在用 CAD 快速看图分隔图纸的时候多数情况下会遇到这个情况。
