有时候我们需要在三维视图中对带造型操纵柄的族进行拉伸，但却发现仅在平面视图中有造型操纵柄，三维中却不可见，那么如何创建一个在平面还是三维都可见造型操纵柄的族呢?下面我们就创建个可参变的矩形演示一下:

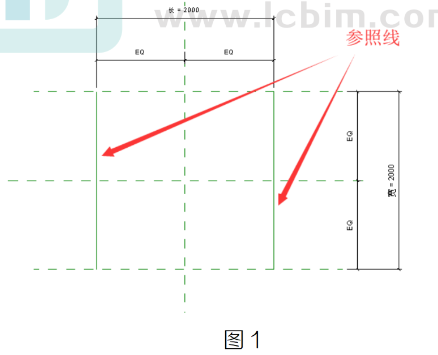

首先创建两条参照线和两个参照平面，并使其均分根据参数参(注意:在创建参数时选择实例参数)

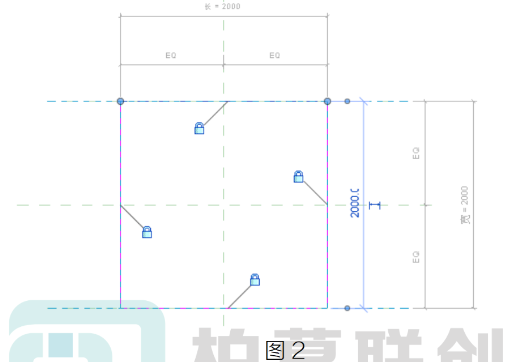

然后创建一个矩形拉伸，分别把四条边锁定，如图2所示

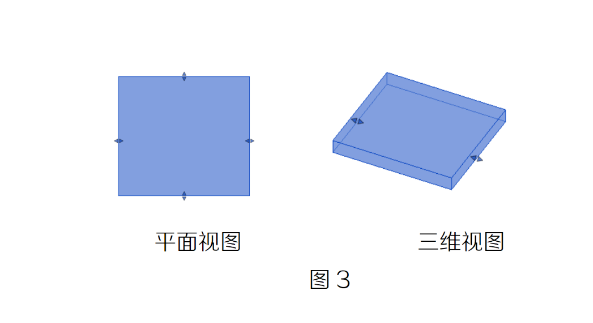

完成载入到项目中，分别在平面视图中和三维视图中点击观察，可见平面视图中四条边都有造型操纵柄，而三维中仅使用参照线的两边可见造型操纵柄，如图 3所示。
总结一下，两个重点:
➀参照线 ②实例参数
