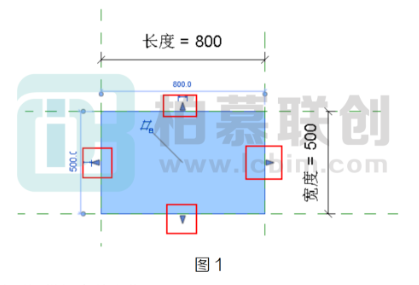

先说说什么是造型操纵炳，如图1所示。

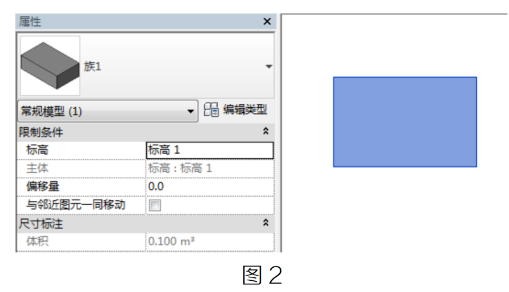

造型操纵炳有什么作用?可以通过拖拽造型操纵炳来实现对构件形体的改变，方便快捷，那么是不是族中有造型操纵炳项目中同样也会有呢?不一定哦,如图2所示。

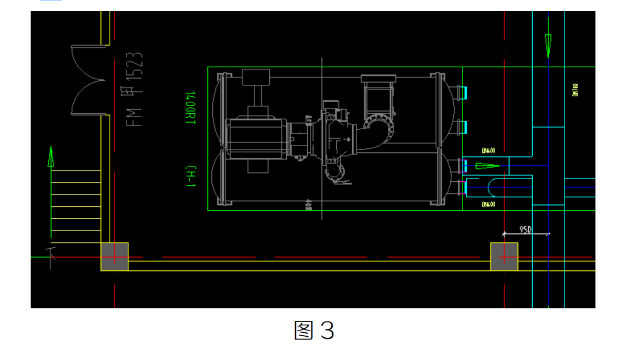

项目中的造型操纵炳又有什么作用?常规操作是通过改变长度参数值来适应项目中构件尺寸，如果有底图却没有明确尺寸，我是不是要先量一下尺寸然后再调整构件参数呢?这样会不会没有直接在项日中拖拽方便呢?如图3所示，设备基础，很多时候并没有给明确尺寸，或者应该说是管道图中没有基础详细尺寸。
接下来列举一下项目中出现造型操纵炳的条件:
①构件两侧有参照平面，且构件锁定在参照平面上②参数添加在参照平面上，而非构件上
③参照平面参照类型不是“非参照”
④控制参照平面位置的参数为实例参数满足这四个条件项目中造型操纵炳可见。
特别说明:满足以上条件，项目平面或立面中构件中造型操纵炳可见，三维不可见;如果需要三维可见，可关注后续每日一技
