针对一些固化的建模规则，我们可以将方法论固化到样板中，一方面辅助模型修改，另一方面便于模型质量的检查。

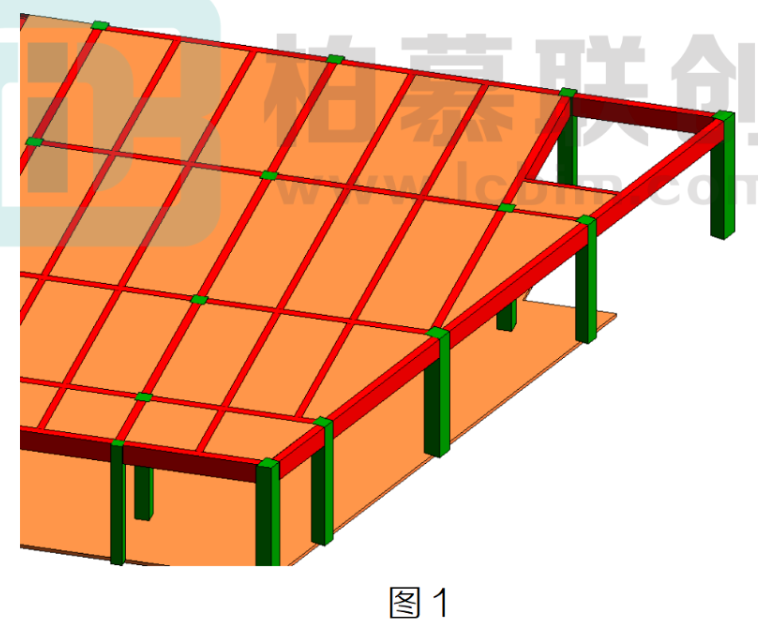

下面介绍一种比较实用的工具:三维检查视图。为了方便在结构中对于构件的扣减关系检查，我们可以特意创建一个形象化的三维视图，如图1所示。
其实大家定眼一看就知道，这个是通过 可见性中给不同类别设置颜色填充来实现的。这里我们重点强调的是一个方法论，如何将此方法固化到模型中。
整体来说，就是创建一个三维检查视图样板，并单独设置一个固定的三维视图用于检查。
具体操作步骡如下:

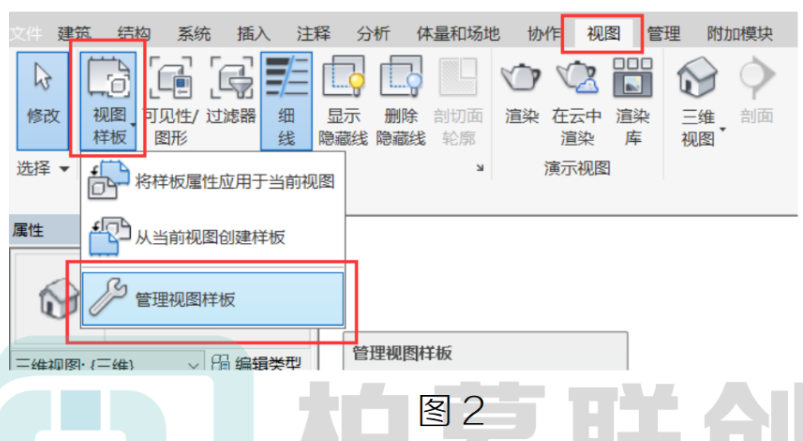

在“视图”选项卡下，选择“视图样板”选项的下拉菜单，点选到“管理视图样板”命令，进人视图样板设置及编辑界面，如图 2所示。

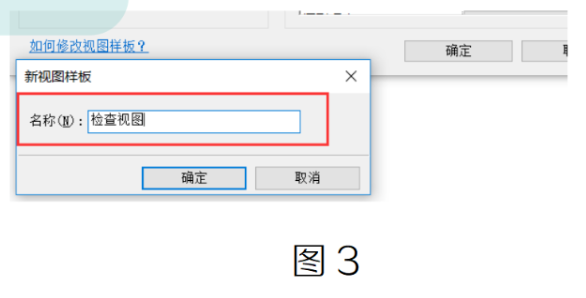

2.在视图样板界面内的“名称”面板中，选择一个视图样板进行复制井对其命名“检查视图”，如图3所示。
3.设置并修改新建视图样板的视图属性。

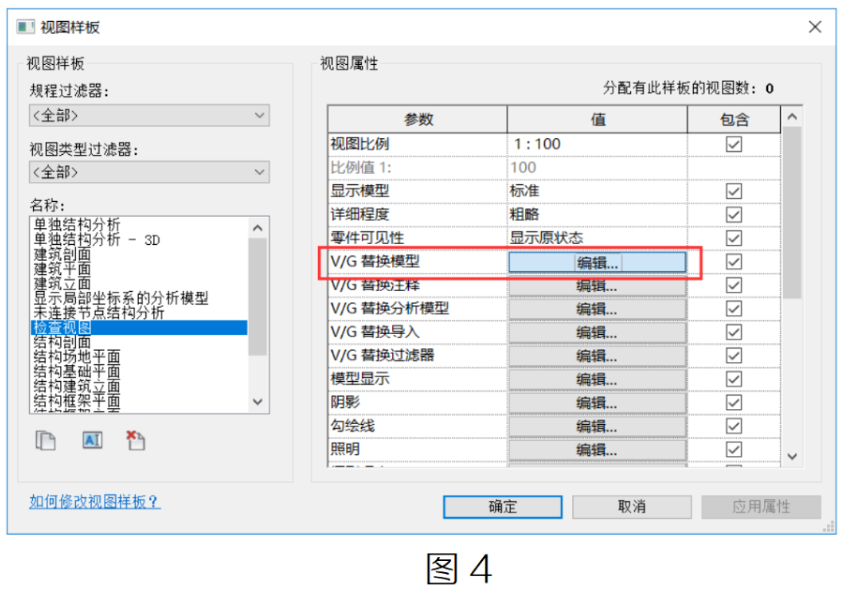

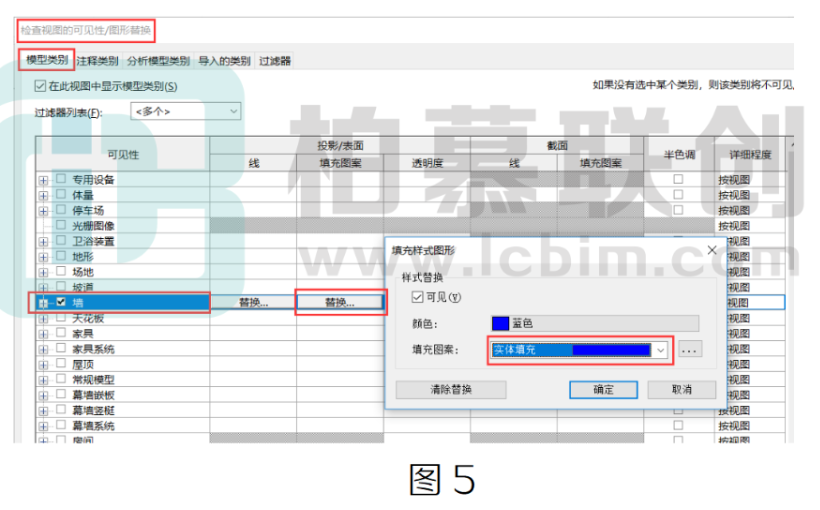

单击“V/G 替换模型”命令，进入对应视图样板的可见性/图形替换界面，如图 4所示。在该界面下的“模型类别”面板下对相应构件类别进行选择并为其“投影/表面”下的“填充图案”设置好相应的颜色及填充图案的样式(填充样式最好选择“实体填充”，其检查效果最佳 )，这里以墙构件为例，如图5所示。
4.其他构件也同墙构件一样，进行不同颜色的填充图案的填充。然后单击“确定”按钮，保存并退出视图样板界面。

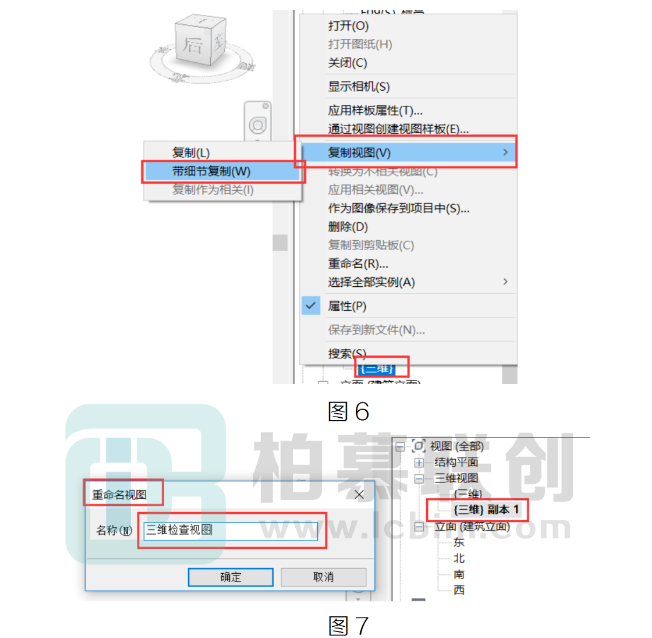

“检查视图”样板设置好后，还需要将其应用到项目中去，样板调用如下:打开项目浏览器中的“视图”的下拉菜单，选到我们的“维”视图选项，单击鼠标右键，选择复制命令，点选“带细节复制”如图 6所示。同时，为复制的三维视图进行重命名，如图7所示。
4.其他构件也同墙构件一样，进行不同颜色的填充图案的填充。然后单击“确定”按钮，保存并退出视图样板界面。
“检查视图”样板设置好后，还需要将其应用到项目中去，样板调用如下:打开项目浏览器中的“视图”的下拉菜单，选到我们的“维”视图选项，单击鼠标右键，选择复制命令，点选“带细节复制”如图 6所示。同时，为复制的三维视图进行重命名，如图7所示。

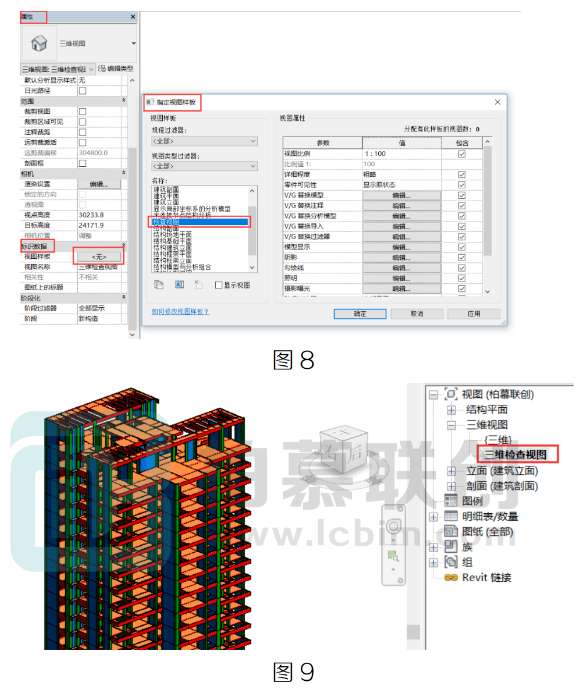

进入重命名后的“三维检查视图”的视图界面，在左边的属性选项栏下的“标识数据”面板下的视图样板选项，单击后面的“无”进入指定视图样板界面，选择到之前设置好的“检查视图”样板，单击确定按钮，如图8所示。这样，我们土建样板中的三维检查视图就做好了，，一起来看看实际应用到项目中时的效果吧，如图 9所示。
这样每次模型搭建过程中，建模人员可以随时进入此视图对模型的扣减关系进行检查。
