BIM教程 | 机电应用标准对比分析—标准规则篇（一）图文教程

要问起目前 BIM 在施工中最成熟的应用,大部分人都会不约而同的回答机电管线。确实是，机电管线综合是目前最为落地的也是能实实在在能带来收益的 BM 应用。那么针对目前各家企业就管线综合这部分 BIM 应用的差异性，这里我们简单做个对比，也算是为大家提供另一种思路;如有表达有偏差之处也欢迎大家通过留言的方式参与讨论。

我们从三方面做比较:标准规则、建模规则及出图规则，三部分内容进行连载。标准规则部分主要说说命名规则和颜色添加规则。

一、命名规则

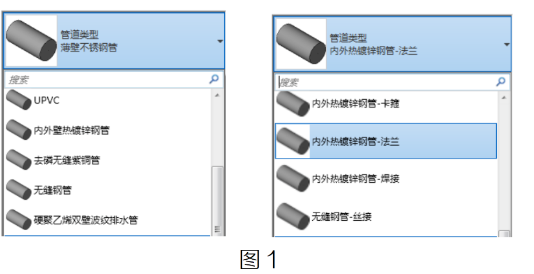

1. 管道类型命名目前国内有两种主流的命名方式(如图1):

①管道材质，如镀锌钢管

②管道材质-连接方式，如 PPR-热熔

说明:

①这里只考虑大方向的区别，细节方面不做区分，如材质与连接方式之间的分隔用下划线还是中划线，材质是 PPR 还是 PPR 管

②前两年还有一种命名方式:系统缩写-管道材质(-连接方式),如 J-PPR-热熔。这种方式在建模过程中不用频繁的查询某个系统用的什么材质，但是因为组合后数量巨大而且系统信息与管道系统重复故而现在基本被淘汰。

接下来就来说说连接方式起什么作用，为什么会将这重信息添加到管道类型命名当中。

两个因素:

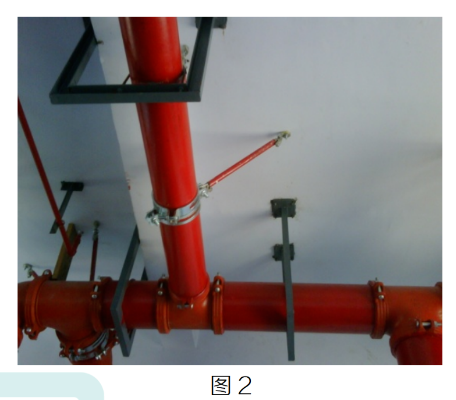

①不同连接方式对应的管道连接件不同，也就是管件族不同。最具代表性的例子就是消防管道的卡箍连接(也叫沟槽连接)，如图2所示。

自动喷淋管道的连接方式一般以 DN50 为界，不超过 DN50 使用丝扣连接，超过则使用卡箍连接。除此之外，卡箍管件与丝扣管件形体上区分度较大，为了保证模型尽量与实际贴近，大家会使用不同的族而不是同一个族不同的类型。这种前提下，针对不同的连接方式设置单独的类型似乎会方便些。当然，会有人提出异议，通过“布管系统配置”不单独设置类型也能达到同一材质不同连接方式的效果。这个问题我们后面再做对比这里不展开描述。

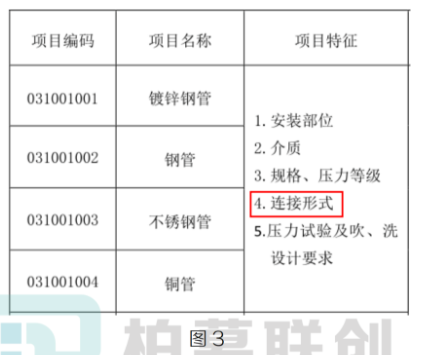

②根据《建设工程工程量清单计价规范》，连接方式是管道

了解了这两点因素，我们考虑一下有没有办法在不添加连接方式的情况下仍然保证使用功能呢?

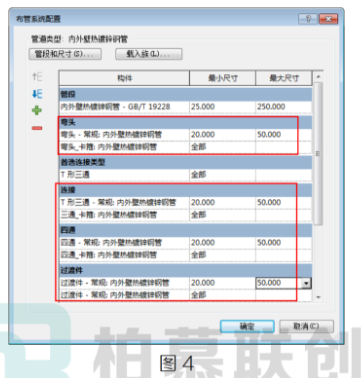

回到第一个考虑因素:不同连接方式对应不同形式的管件。前面提到，可以通过“不管系统配置”为不同只寸区间的管道赋予不同的管件族，如图4所示。当然，如果此处设置不当，也会出现管道连接方式混乱的情况，尤其是尺寸交界处。比如，第二行管件的尺寸范围，如果设置为 50-全部，就经常会报错。

注意:有一种特殊情况这种方法无法满足:同一种材质在不同系统中不同连接方式的交界尺寸不同。比如，自动喷淋系统的交界尺、是 DN50，而消火栓系统的交界尺寸是 DN70，同时两者使用的都是内外壁热镀锌钢管。至于不同连接方式管道的单独统计，如果是按尺寸区分连接方式如自动喷淋管，统计工程量时只需要按尺寸过滤即可;但是如果是按位置等其他属性区分，就不好自动过滤了;但一般来说这种情况较少各单位可根据自身情况酌情选择。

2.风管类型命名

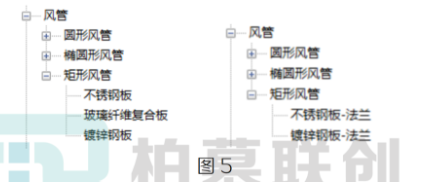

风管类型名称考虑的因素相较于管道要多一些:材质、连接方式和对齐方式;其中连接方式又分施工连接方式(如法兰连接)和模型连接方式(如三通连接、接头连接)。虽然有很多种组合，但目前主流的只有一下两种，如图5:

①材质，如镀锌钢板

②材质-连接方式，如镀锌钢板-法兰

风管板材种类不是特别多，连接方式一般也都是法兰，只是法兰连接再往下区分的话可能会有共板法兰、角钢法兰等。因此两种命名方式没有什么大的区分，数量上也不会有很大差异。不过考虑到一致性，一般单位会在确定了管道类型命名规则之后，让风管类型命名与其保持一致。风管因为高度的原因，对齐方式(顶对齐、底对齐、中心对齐及模型连接方式(三通连接、接头连接)对模型的影响还是很大的;实际施工时风管的顶对齐及底对齐也是有要求的，那么为什么普遍的命名规则并不包含着这些信息呢?这要结合建模规则来说明，具体我们将放在后续建模规则篇来阐述个模型组存在，可以整体移动，也可以解组，可以适应各种情
