接上篇我们继续对比不同的命名规则。
3.系统(管道系统和风管系统)命名

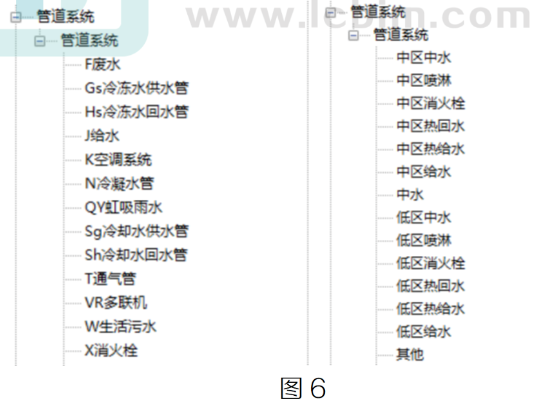

管道系统与风管系统类似，这里我们以管道系统为例说明。我们
调查了多家相关单位，主要存在如图6所示两种命名方式:
①系统缩写+系统名称，如给水(系统)
②系统名称，排水(系统)
说明:有些单位习惯添加系统二字，如消火栓系统;有些就直接
系统名称，如中区中水。

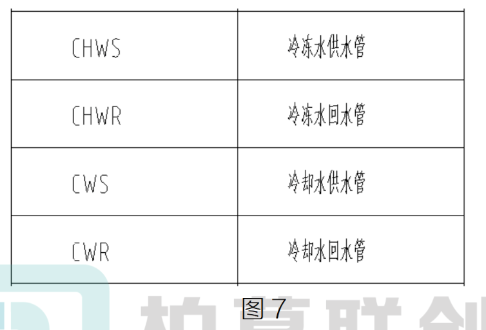

两种命名方式只有细微差别，前面如果有系统缩写，在搭建模型时可能更方便查找一些。如如7所示容易让大家混淆的四个空调系统，
如果系统名称前面含系统缩写，建模选择系统时就直接匹配平面图上的缩写就可以，不需要强调记忆缩写所代表的系统。
需要说明的是，各个设计院之间的系统缩写标准可能不尽相同，但是每个设计院自己的标准确实唯一的。对应到 BM 系统命名标准，如果是设计院附属 BIM 标准，就不存在系统缩写的变换性，哪种命名
方式都可以;如果是咨询单位，或者施工单位这种需要接收不同设计院图纸的，似乎带上缩写更方便一些，至少建模会快一点。

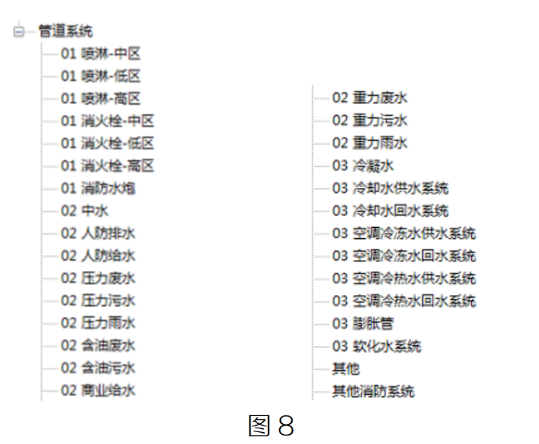

再此命名基础上，有些单位会在系统名称前面人为的增加一些编号来进行分类，如图8所示，所有消防专业涉及到的系统前缀为01给排水专业为 02，这种处理非常便于系统检索，尤其是复杂项目系统极多时。
4.桥架类型命名

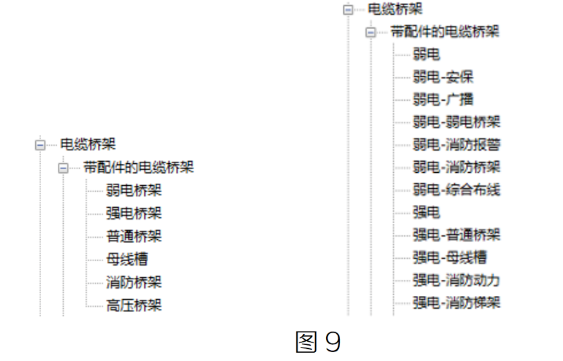

桥架类型字段有桥架分类(强电、弱电)、桥架类型桥架形式(槽式、梯式等 );同样如图9 所示两种常用的命名规则
①桥架类型，一般与图纸表达一致，如消防桥架
②桥架分类+桥架类型，如强电-照明桥架
可以看到，第二种加了一个前缀用于区分强弱电，功能与管道系统加前缀功效一致，便于检索。

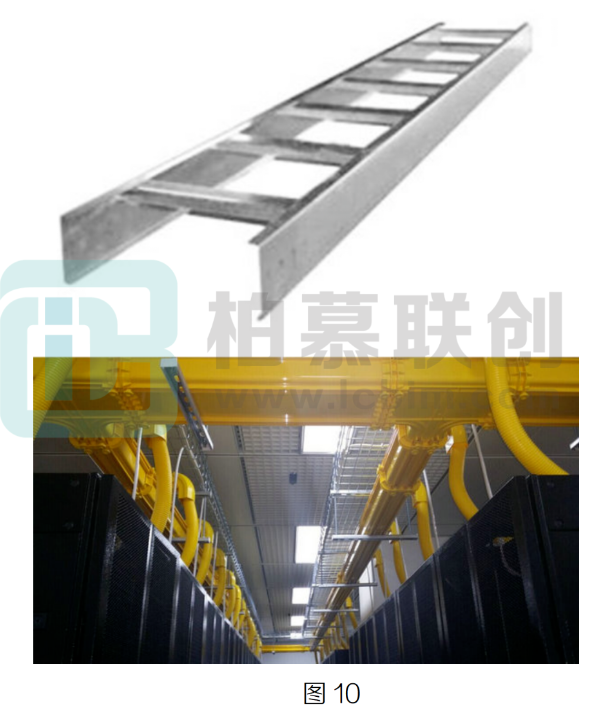

还有一个不得不说的点就是桥架的形式。大家都知道现场最常用的桥架是槽式桥架，但除了槽式，还有一些其他形式的桥架，如梯式桥架、光纤槽等，如图 10 所示。
Revt 中提供了三种桥架形式:梯式、槽式、托盘式。那我们在制定桥架类型命名规则时，是否要区分形式，或者说，为什么大部分单位都没有区分，这个问题同样要在后续建模规则篇做具体说明。、颜色添加规则这里的颜色主要针对系统颜色添加方式。众所周知，系统颜色添
加有两种主要方式:
①通过系统材质附颜色

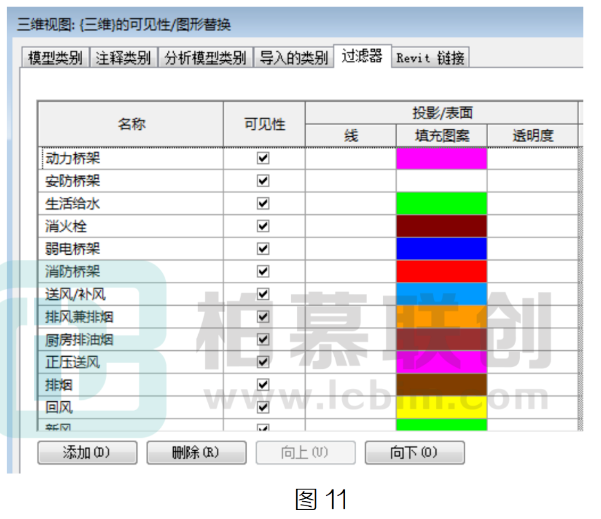

②通过视图过滤器添加颜色(图 11)

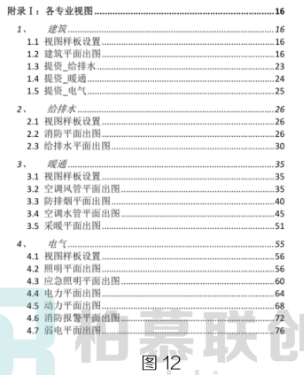

使用过滤器控制系统颜色需要借助于视图样板，一旦批量使用视图样板，就意味着 BIM 模型有着一套严格的标准规则控制，例如“鸿业 BIM 建模、出图标准”，它规定了每一个视图样式，如图 12 所示。
其实这种过滤器的方式与传统二维CAD 图层控制的方式十分相似，所以很多设计院比较喜欢用这种方式;而鸿业的 BIM Space 产品主要也是面对正向设计的，所以设计单位 BIM 相关部门可以考虑用这种方式。
而针对非设计部门，很难用这种方式表达:他们接收的图纸来自不同的设计院,在一般要求模型色彩控制与原始 CAD 一致的前提下他们很难形成自己固定的标准，往往要针对每个特定的项目定做颜色标准。这种情况下，如果是通过系统颜色控制，修改起来就便捷多了-劳永逸。

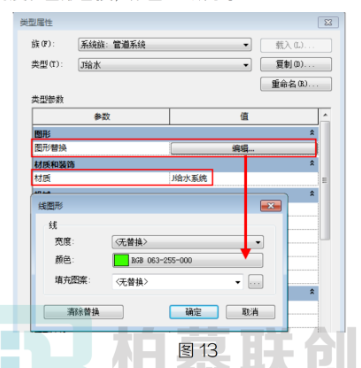

系统颜色设置包含两方面内容:实体颜色和边线颜色，对应到属性中就是材质和图形替换，如图 13 所示。
一般情况设置时，会保持图形替换颜色与材质一致，保证便于平面与三维视图颜色的一致性
