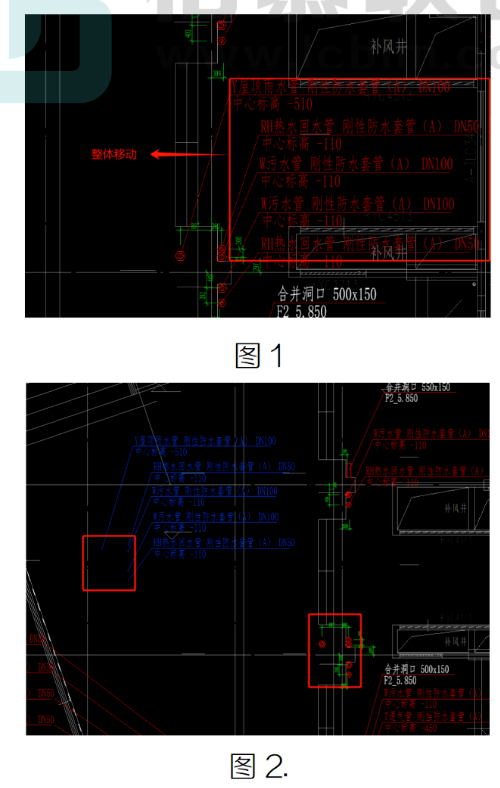

在 Revit 中我们需要对在平面图上对管道的标高、类型和尺寸进行标注。在需要标注的构件密集时我们需要对其拖拽、移动和排列，让平面看起来更加整齐美观。在这里我展示洞口标注的整体移动后标注端点偏移时我们该如何进行修改。( 如图 1.图 2.)

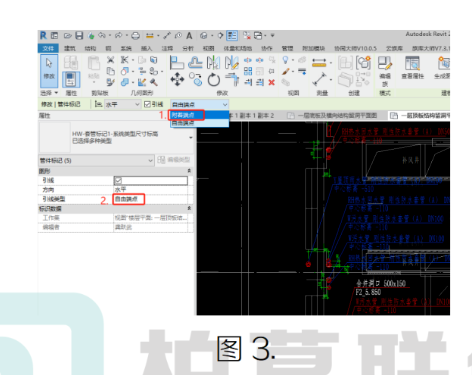

我们选择需要整体移动的标注，在属性面板上会看到引线类型。(如图 3.)

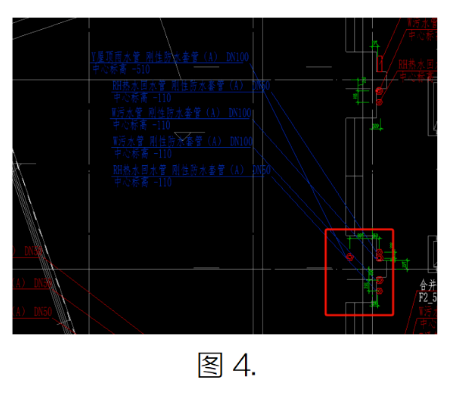

我们看到原来的引线类型是“自由端点”。将其改为“附着端点’后，我们在任意拖拽和移动时，引线的端点始终在需要标记的构件上(如图 4.)
