BIM教程 | Revit土建模型之结构墙板的图文教程

同属于系统族的结构墙、结构板我们放在一起阐述。先来说说结构板。

1.关于建模1)整板绘制，然后处理连接问题将厚度、标高相同的板用一整块板绘制，然后通过切换连接顺序命令实现反向扣减。

优点:用时少;

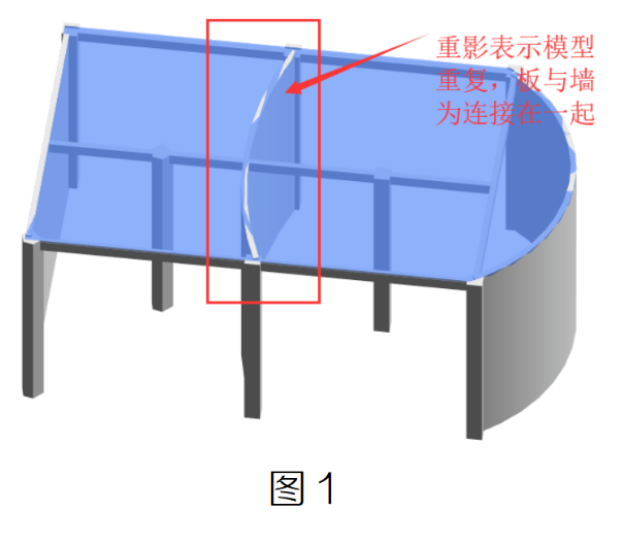

缺点:遇到异形梁时会无法连接，需要手动处理;结构墙与板不会自动连接(只能附着)，需先处理连接然后再切换连接顺序，如图1所示。

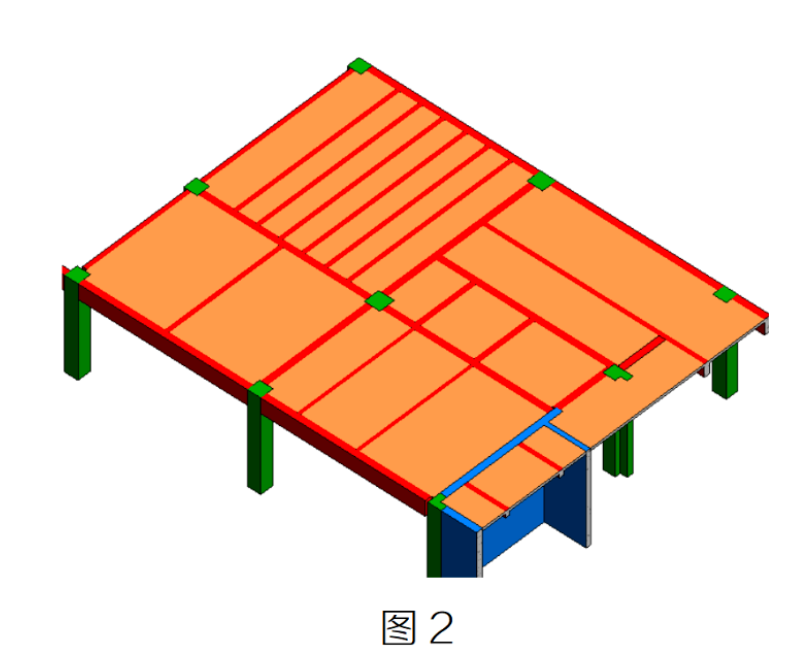

2)逐块绘制2 所示。

分块绘制，即每四个梁围成的封闭区域均需单独绘制板，如图

优点:不存在连接问题，更不需要进行切换连接，一步到位

缺点:用时较多;

对于以上上两种建模直式日标自致的至于采田哪种真目及公司要求;特别要说明的是，目前很多插件也是可以处理这些结构板，如建模大师的一键成板功能，但是它不会根据图纸区分降板或者风井、电梯井等位置，生成之后仍然需要人工核查调整。

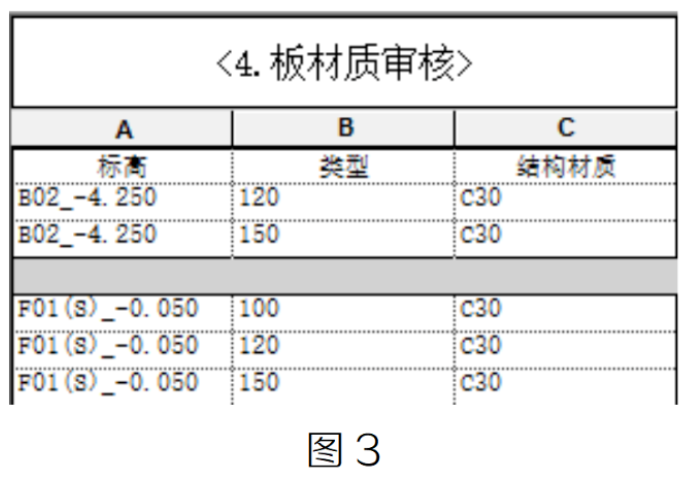

2.关于材质关于楼板材质，作为系统族，结构板的“结构材质”属性为类型参数，他不同于框架梁与结构柱可以将“结构材质”的属性由类型参数变换成实例参数来对其进行任意修改。第一种方法，绘制板时即时复制相应类型，如 100-C30;第二种方法，绘制时只考虑板厚，命名如 100;整个项目结构板绘制完成后，通过明细表，按楼层帅选之后整层替换类型，或修改材质，如图 3所示。

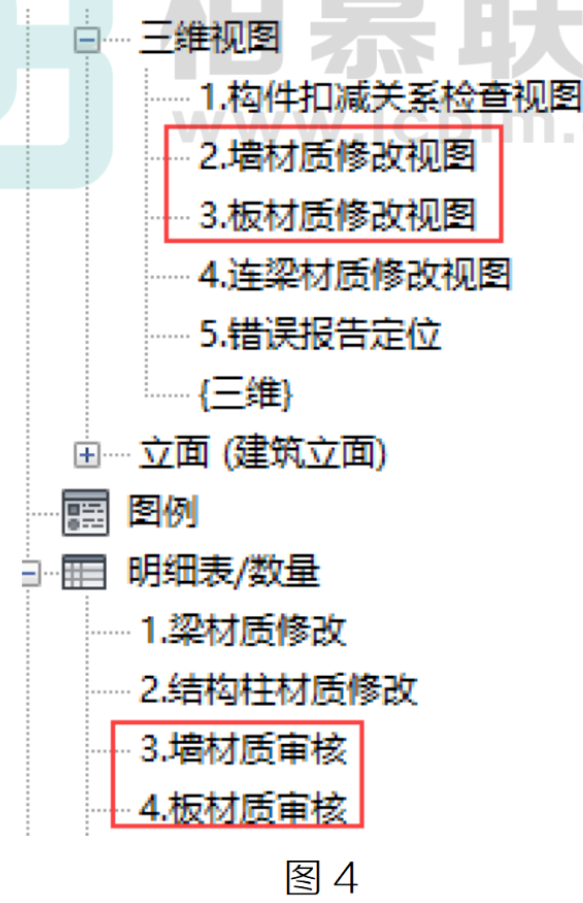

再来说说结构墙就建模方式而言，墙体比较简单，数量也不多，绘制即可;同样作为系统族，墙体材质修改与结构板方法类似，参考上方即可。特别说明的是，做为一种方法论如需固化，可提前将对应的三维视图、明细表等辅助修改或检查的视图提前设置于项目样板当中，如图 4所示。

三维视图的颜色设置及固化方法，可持续关注后期连载。
