BIM教程 | Revit族中可视范围调整图文教程

最近在研习等级考试题的时候，发现了几个提高做族速度的小技巧，今天分享给大家，如果刚好有人在备战等级考试(一级)，刚好可以看一下，希望对提高大家的做题速度有所帮助。今天要说的是，族中可视范围调整

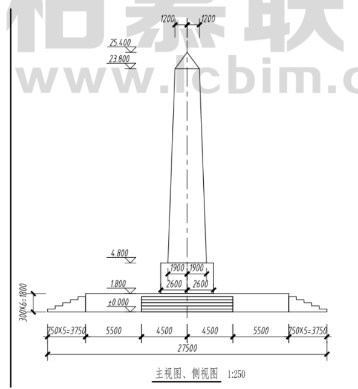

如图所示等级考试题,整体高度 25.8m,当绘制到中间段的时候,发现在平面看不到之前绘制的构件了，而三维明明是已经创建了的。

这时候就要调整族的视图范围了。调出视图范围有两种方法:

1.如图所示，切换选择楼层平面:参照标高，属性栏会弹出的参照标高对话框，选择视图范围进行编辑。

2.单击项目浏览器中视图楼层平面:参照标高，注意不是双击这时候属性栏也会弹出的参照标高对话框，选择视图范围。

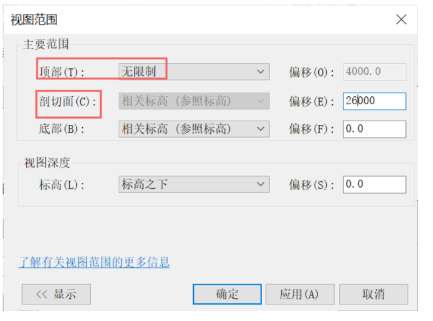

在设置视图范围时，注意不仅仅要设置顶部范围，更重要的是要设置剖切面，如图所示，剖切面才是决定视图可见范围的决定参数一般族中我们直接将剖切面高度值设定高于族中最高点，方便期间同时将顶部设置为无限制。
