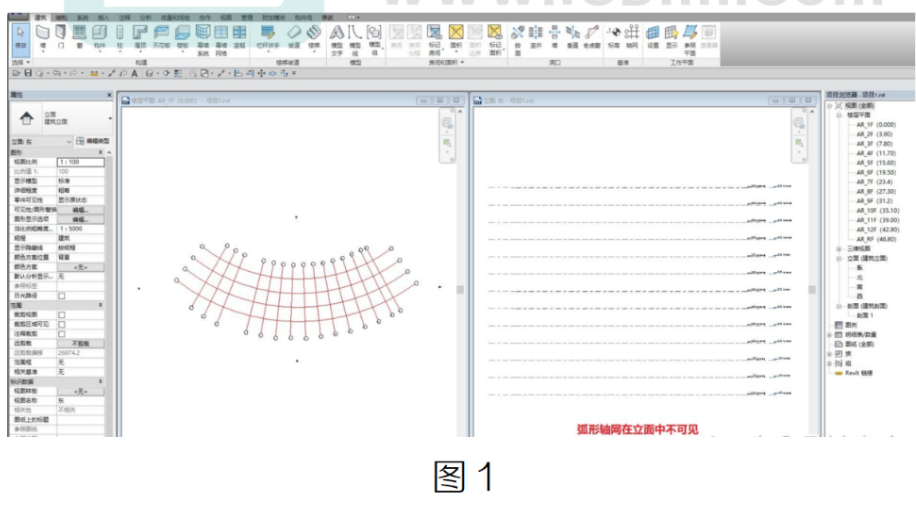

在实际工作中，有时需要在某个视图中添加轴网，以辅助构件定位。在直线型轴网中，调整轴线在各标高视图中的可见性比较简单，在立面视图中，拖拉轴线端点即可实现。但在弧形轴网中，此方法难以实现(如图1所示)，因为只有与立面符号平行的轴线才能在立面视图中可见。如何创建一个能够显示弧形轴线的立面成了关键所在。
由于立面符号无法与弧形轴网平行，所以无法创建立面以显示弧形轴网，我们可以另辟蹊径，创建一个剖面视图来显示弧形轴网。

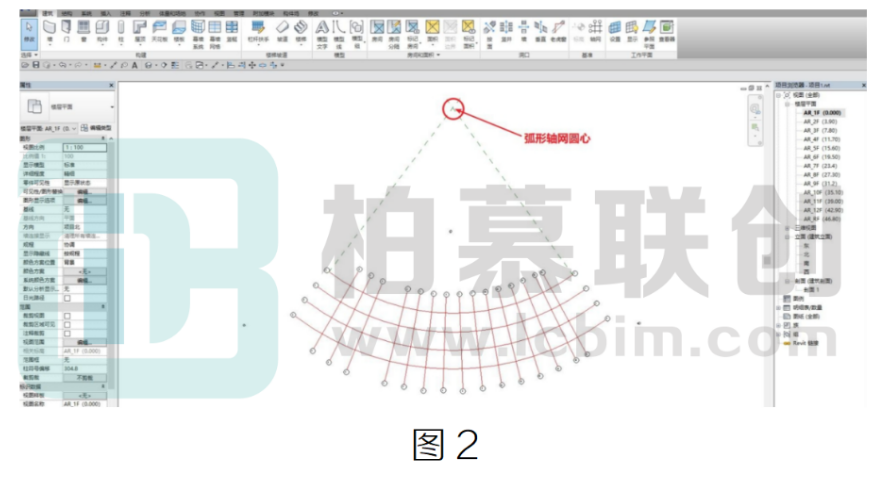

首先通过参照平面确定弧形轴网的圆心，如图 2 所示

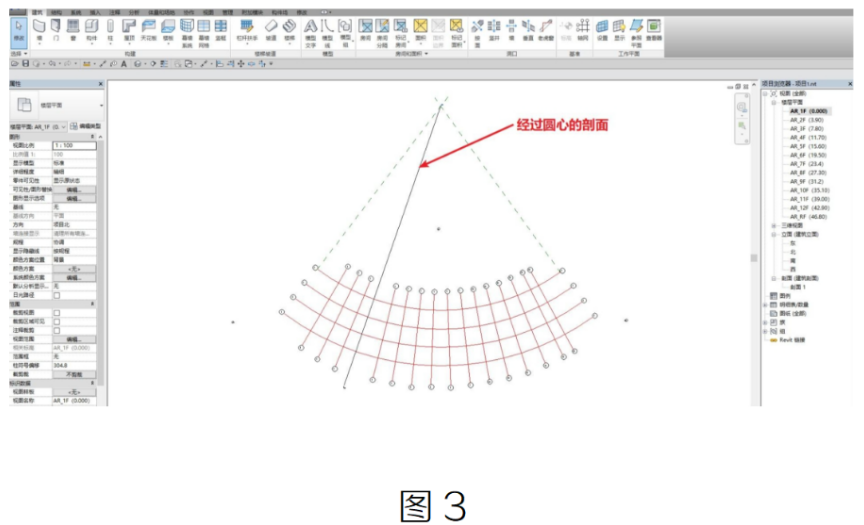

通过弧形轴网的圆心做一个剖面(图3)

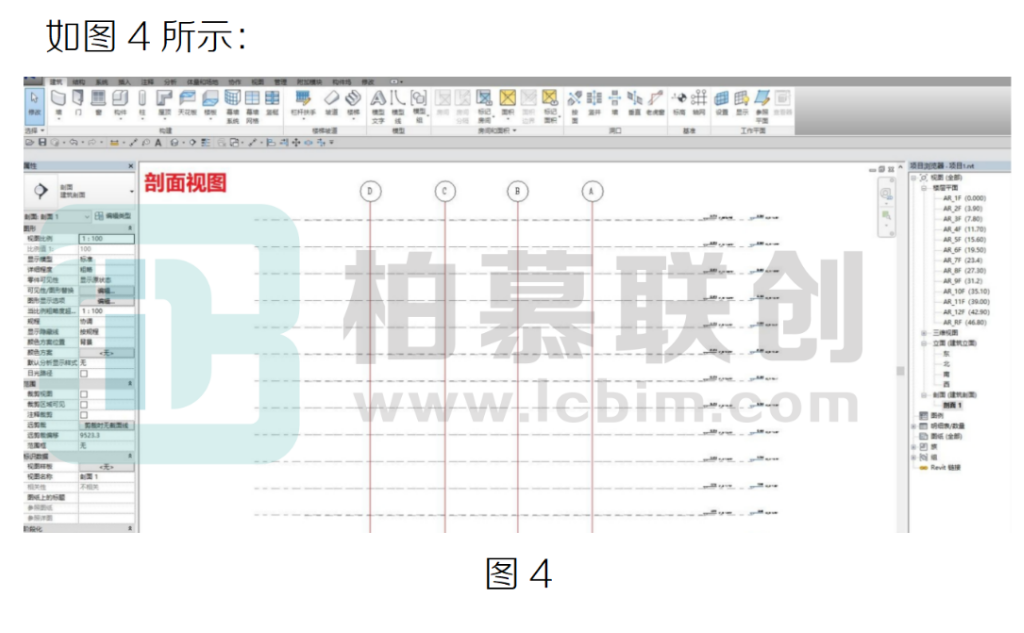

最后在剖面视图中调整轴网端点，使轴网在需要的标高视图中可见
