在族的制作过程当中，经常遇到需要给族表面添加文字，可以让族更加的真实简单的平面可以用创建选项卡下的模型文字创建文字样式，但是曲面如何赋予文字呢?

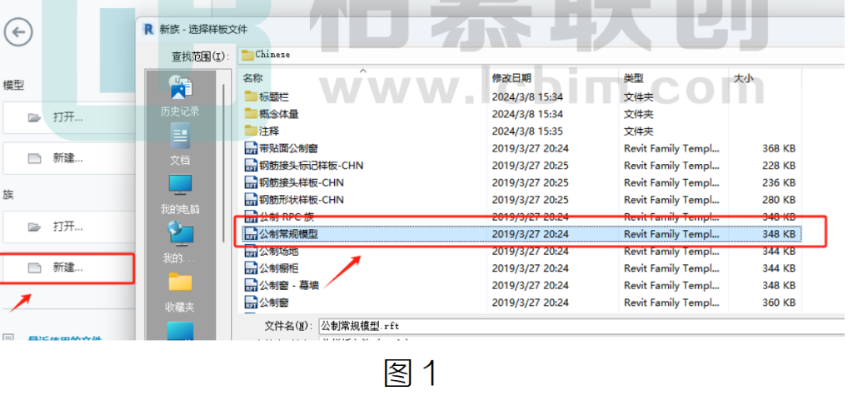

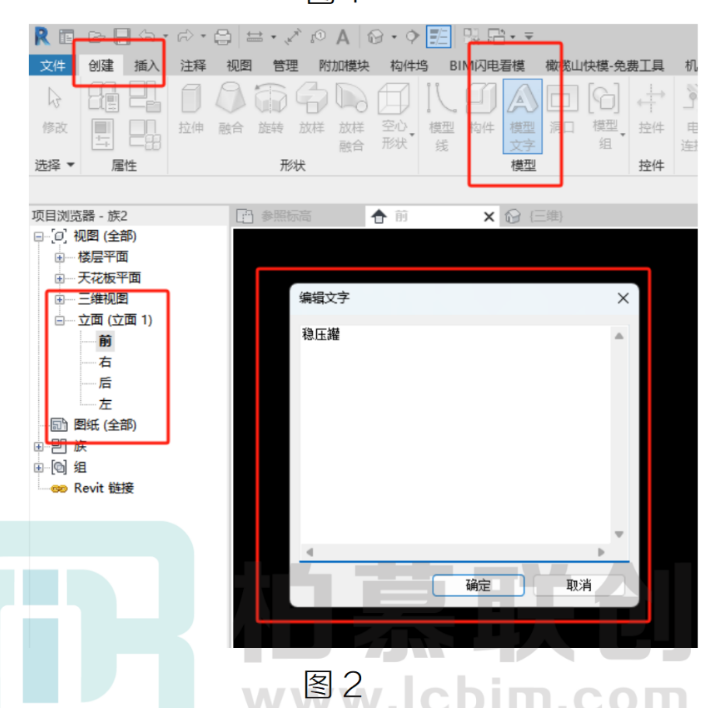

新建族，选择公制常规模型族样板，进入到立面前，创建型文字“稳压罐”,如图一图二所示。

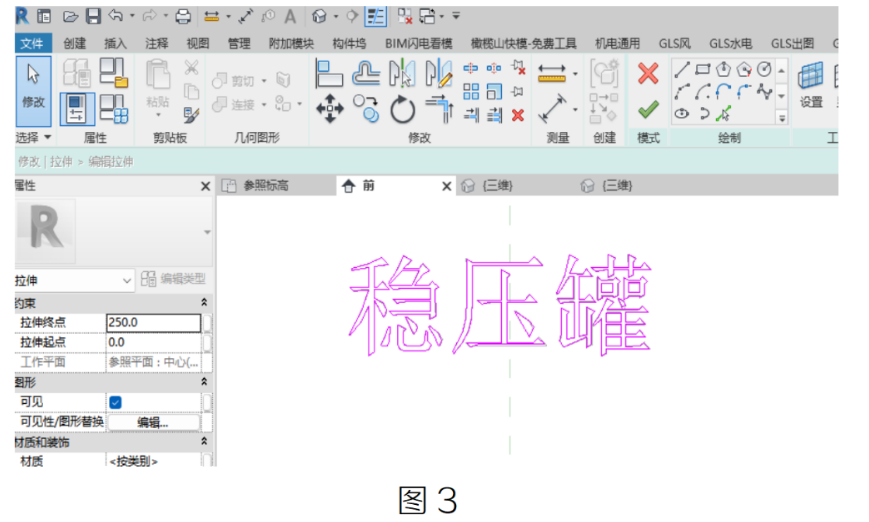

2.沿着模型文字边框线绘制创建出拉伸形状。(创建模型文字是为了给后续的拉伸做参照，模型文字不能被空心拉伸剪切到)，如图 3 所示。

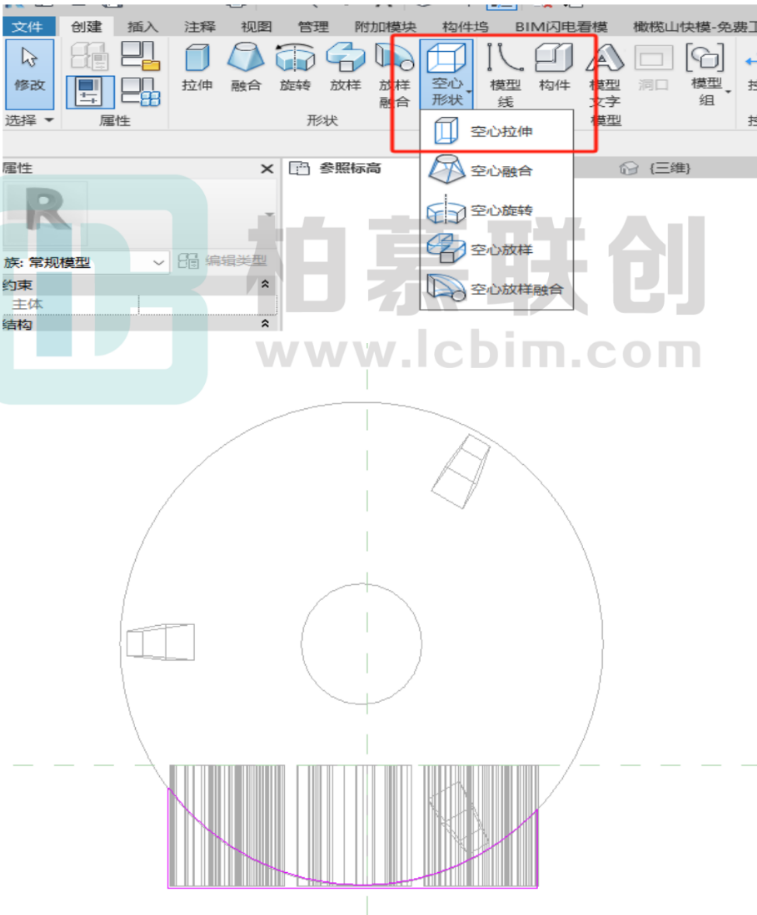

3.在参照标高当中，插人需要曲面文字的稳压罐，并放在合适位置，然后创建空心拉伸，沿着稳压罐表面绘制出空心拉伸的范围，绘制出如图 4 所示形状

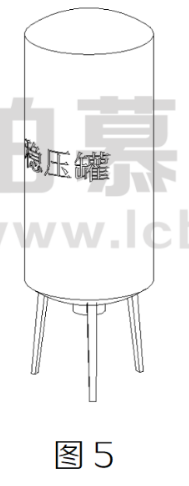

4.完成编辑，效果如图 5
