BIM教程 | Revit中如何进行二三维叠合图制作图文教程

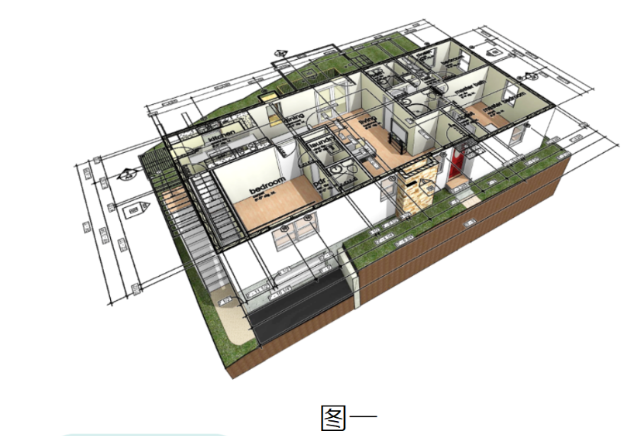

今天分享一下「二三叠合图」的制作过程，成果效果如图一

准备工具:Revit，Photoshop

第一步:

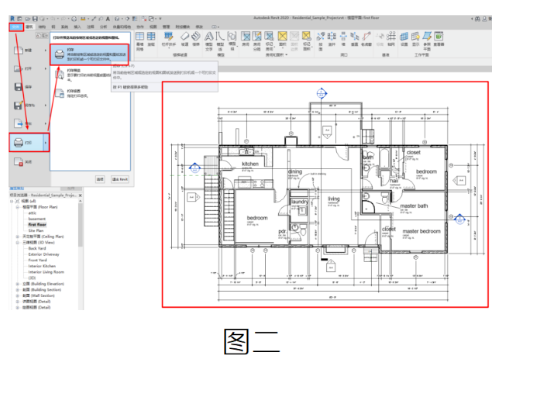

打开需要制作二三维叠合图的二维视图，打印 PDF 文件，如图图二

第二步:

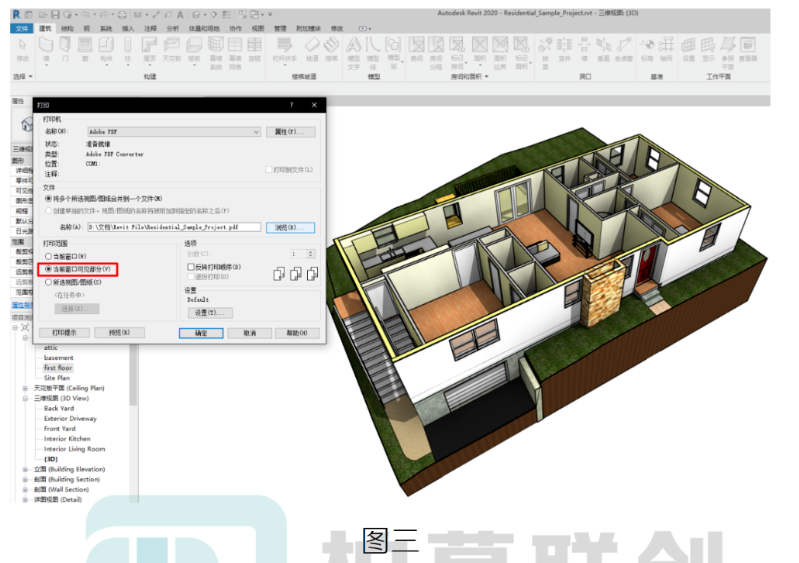

打开三维视图，开启剖面框，将三维模型截取到与刚刚导出 PDF的图纸相近的位置，然后通过“视图可见性”设置窗口，隐藏剖面框再将三维视图打印成 PDF 文件，如图三

第三步:

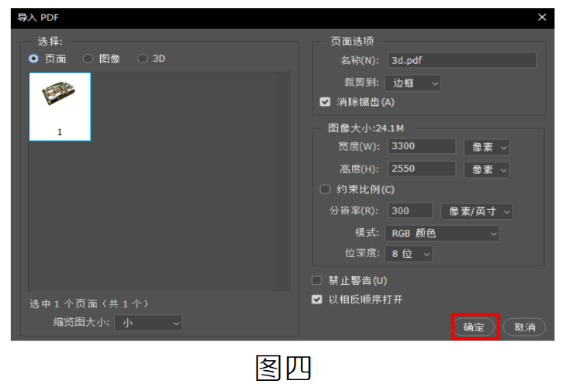

打开 Photoshop，打开「三维 PDFJ文件。软件会弹出 PDF导人设置窗口，我们按默认设置，直接点击“确定”即可，如图四

第四步:

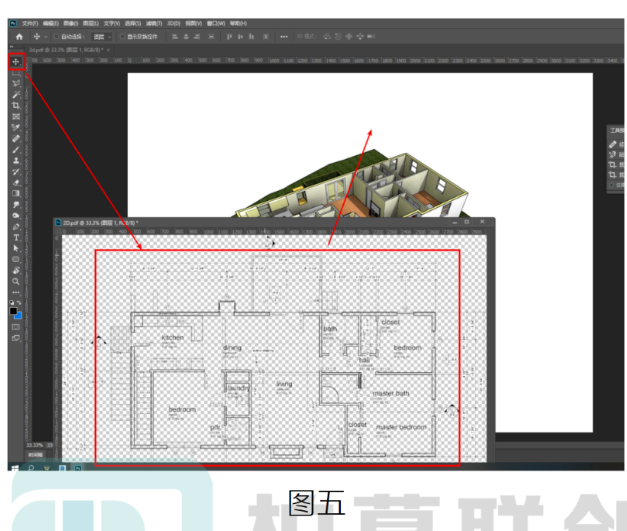

[三维 PDF」打开成功后，我们使用相同方式，继续打开[维 PDF，然后使用“选择”工具，按住鼠标左键，把「二维 PDF 」,拖拽到「三维 PDF」里，如图五

第五步:

图五

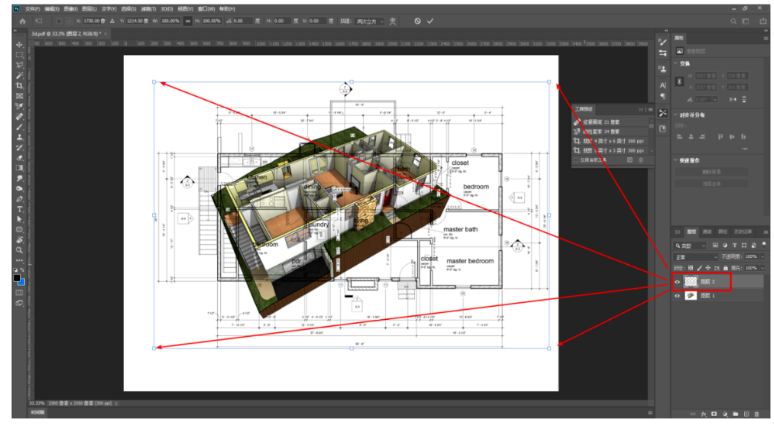

[二维 PDF」拖拽近「三维 PDF」后，确定选中「二维 PDFJ图层后，按快捷键“Ctr+T”，调用「图像自由变化」，此时,[二维PDF]图层的4个角落上，会出现4个拖拽点，如图:图六

第六步:

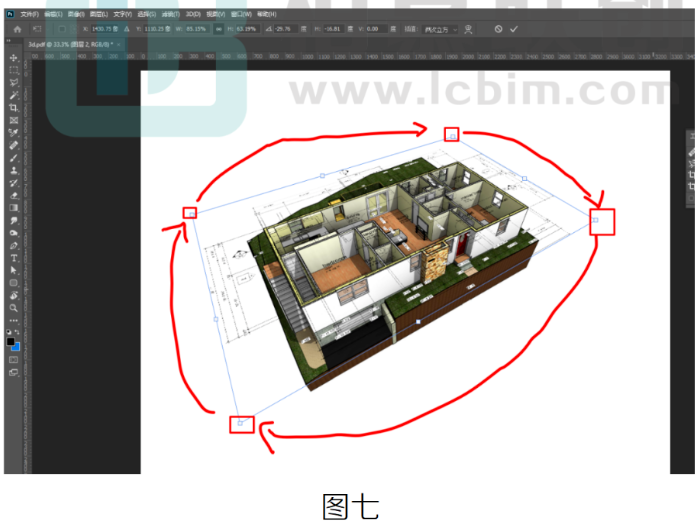

按佳 Ct 键，以顺时针方向，依次拖拽「二维 PDF」的4个角落的拖拽点，使「二维 PDF」与「三维 PDF」对齐。

注:拖拽一个角点时，其他角度相关的图像会走位，所以一般要循环拖拽 3~4 次。拖拽到感觉已经对齐后，按 Enter 键完成编辑,如图七:

第七步:

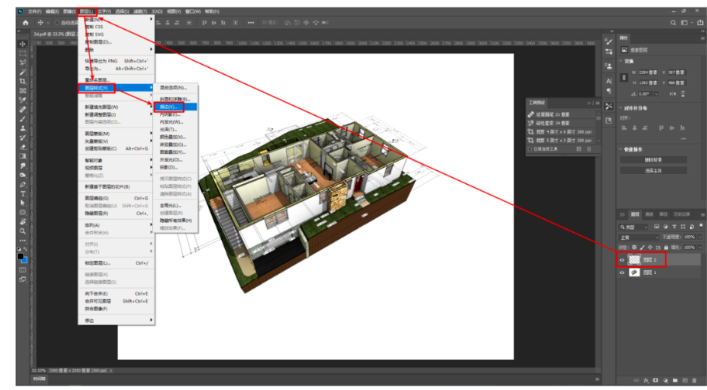

「二维 PDF」与「三维 PDF」对其后，如果觉得「二维 PDF 」的线条不明显，可以选中「二维 PDF」的图层，使用:图层 > 图层样式 > 描边 命令，加粗「二维 PDF」的线条，如图八

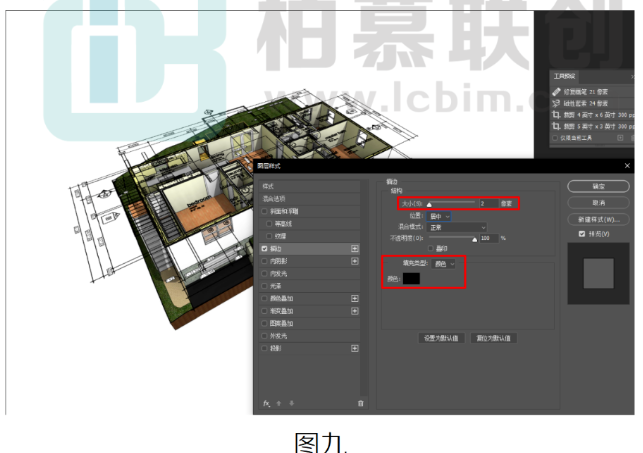

在一般情况下，描边大小设置在2或3个像素即可，描边颜色按需要设置，如图九:

第八步:

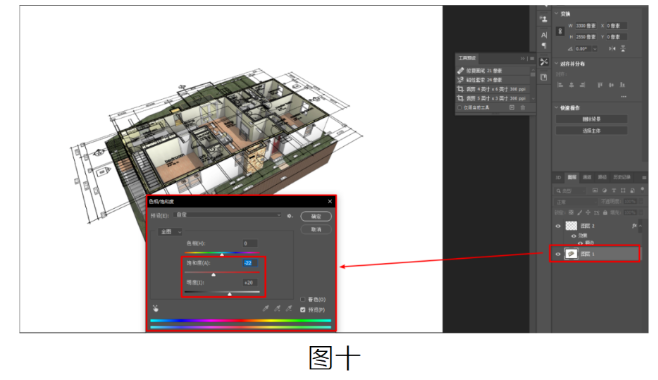

设置完[二维 PDF」后，还可以对「三维 PDF」进行调色设置例如我觉得示例中的三维模型太鲜艳抢眼，则可选中「三维PDF]按“Ctr+U”，淡化「三维 PDF」的色调，以突出「二维 PDF 」，如

图十

最后补充几个说明:

1、导出 PDF 是为了「二维 PDF]在导人 Photoshop 后保留透明通道，这样叠在「三维 PDF小上后就不会出现被遮挡、需要另外抠图的情况;

2、Revt 中的标记、文字注释，如果设置了不透明，会遮挡[三维 PDF,，但能保证文字清晰度，可根据自身需要调整该设置;

3、目前有几个模型轻量化平台有类似的功能，但成品图片美观度略有不足，也无法依靠后期调整，仅能满足PPT展示的需求。如果对图像画面要求较高，或有充裕的学习时间，可以尝试一下上述制作流程;

4、对「三维 PDF」与「二维 PDF」进行适当的调整，能实现很多效果，例如突出二维、突出三维……看需要，看脑洞，还要看你的 PS 技水，这里不赘述，大家可以自行摸索。
