BIM教程 | 在与Revit协同工作时，如何处理CAD图层的图文教程

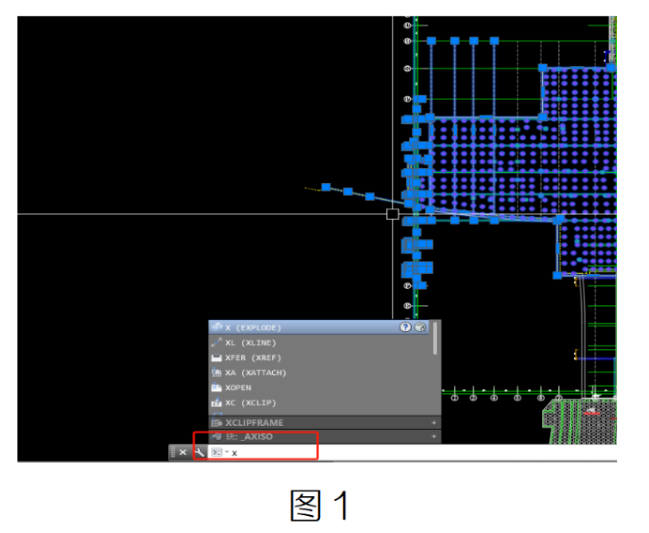

在我们运用 Revit 进行项目设计的过程中，与之密不可分的是与CAD 图纸的紧密配合。在这一过程中，我们不可避免地会遇到需要精心处理 CAD 图纸图层的情形。因此，今天我将向大家展示三种高效处理 CAD 图层的方法，以期提升我们的工作效率和设计质量。1.在 AutoCAD 中处理图纸方法-:在 AutoCAD 中打开图纸，首先使用框选工具选中我们需要的图纸部分，然后按下快捷键【X】将图纸炸开。如图1

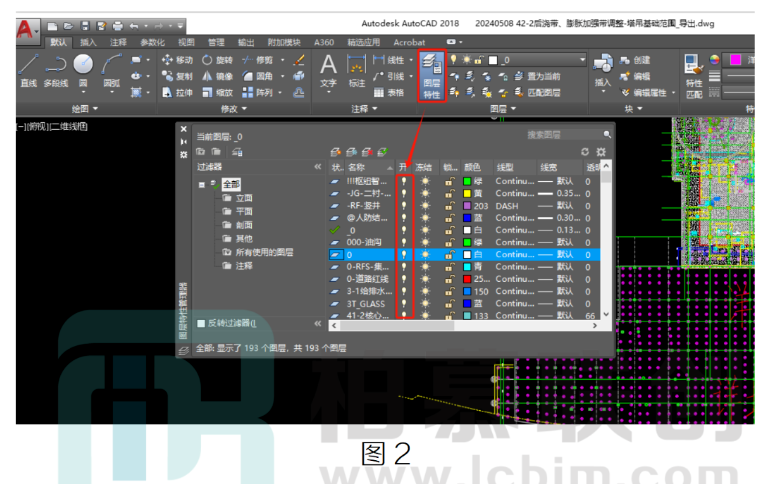

在 AutoCAD 中进行图纸处理时，接下来可以点击【图层特性按钮，然后选择图层名称后面的【小灯泡】图标来关闭不需要的图层。例如，如果我们需要将 CAD 图纸作为参考底图来建模机电管线，那么在处理底图时就可以关闭那些与建筑专业相关的图层。如图2

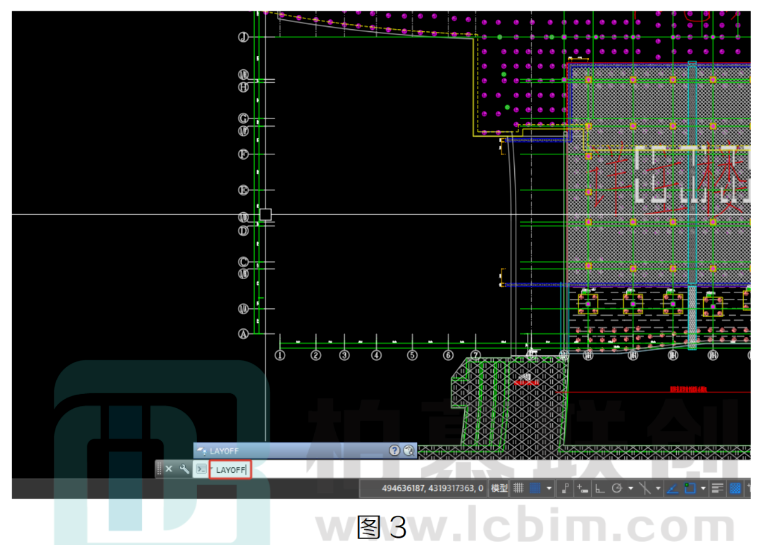

当无法通过图层名称来识别不需要的图层时，我们可以直接使用LAYOFF 命令，这是一个用来关闭特定图层的快捷键。你只需在命令栏输入 LAYOFF，然后按下回车键，接着选择你想要关闭的图层即可。这样做可以快速禁用当前不需要考虑的图层，使它们不显示在绘图区域中，从而减少视觉混乱和误操作的风险。如图3

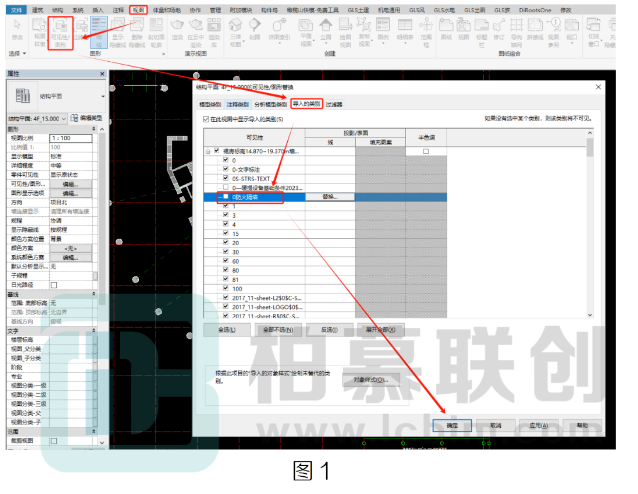

2. 在 Revit 中处理图纸对于已经导人或者链接进来的 CAD 图纸，我们也可以直接在Revit 里面进行图层的处理。方法二:在 AutOCAD 中，利用【视图可见性】工具可以方便地管理图层的显示与隐藏。首先，使用快捷键【VV】快速打开视图可见性界面，接着在【导人的类别】中找到对应的图纸，点击其旁边的【加号】图标展开。之后，就可以选择并对 CAD 图纸中的不同图层执行“显示”或“隐藏”的操作。通过这种方式，用户可以针对特定的工作需求，对图层的可见性进行有效控制，如在处理复杂的机电管线或建筑结构图纸时，能够更好地专注于当前任务相关的图层，从而提高工作效率和操作的准确性。具体操作如图

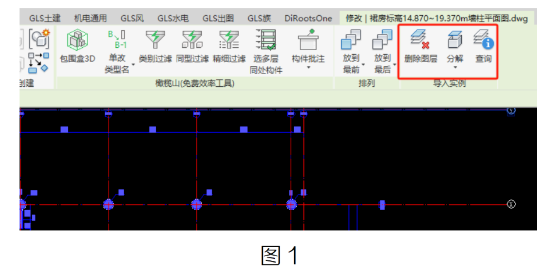

方法三:在 Revit 中，类似 AutoCAD 的图纸处理，有时不能单凭图层名称来识别不需要的图层。遇到这种情况，可以先选中图纸此时 Revit 上方功能区会显示出相关的修改工具。如图 1

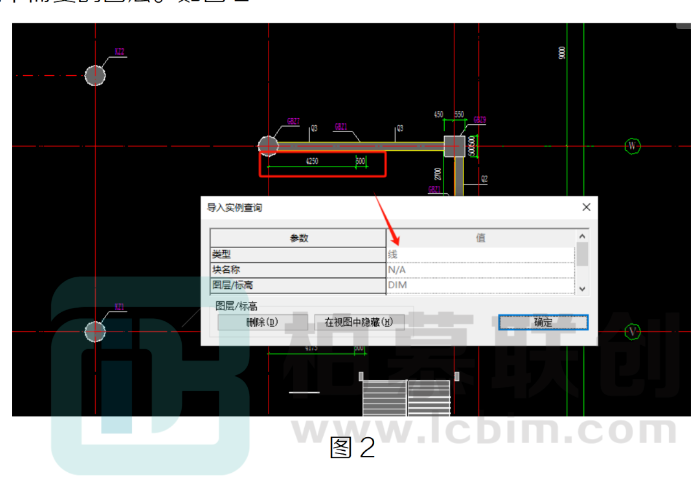

在 Revit 中，点击【查询】工具，然后选择图纸中不需要显示的图层。接下来，点击【在视图中隐藏】，即可实现在 Revt 视图中隐藏不需要的图层。如图 2
