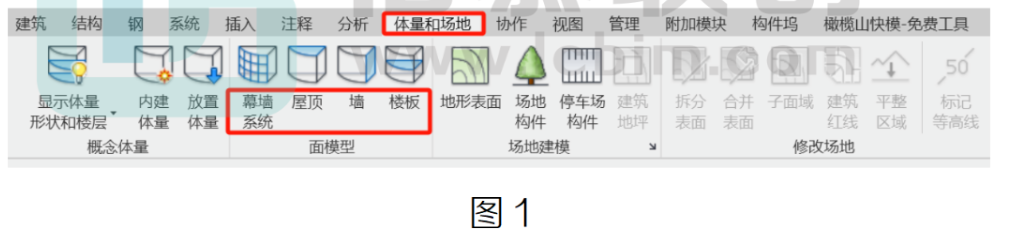

Revt 模型搭建中，如何根据体谅构建不规则屋顶，首先点击“体量和场地”菜单栏可以看到利用幕墙可以生成墙、板、屋顶、募墙这些面模型，这次我们拿古代马车顶棚为例创建弧形马车棚:如图 1

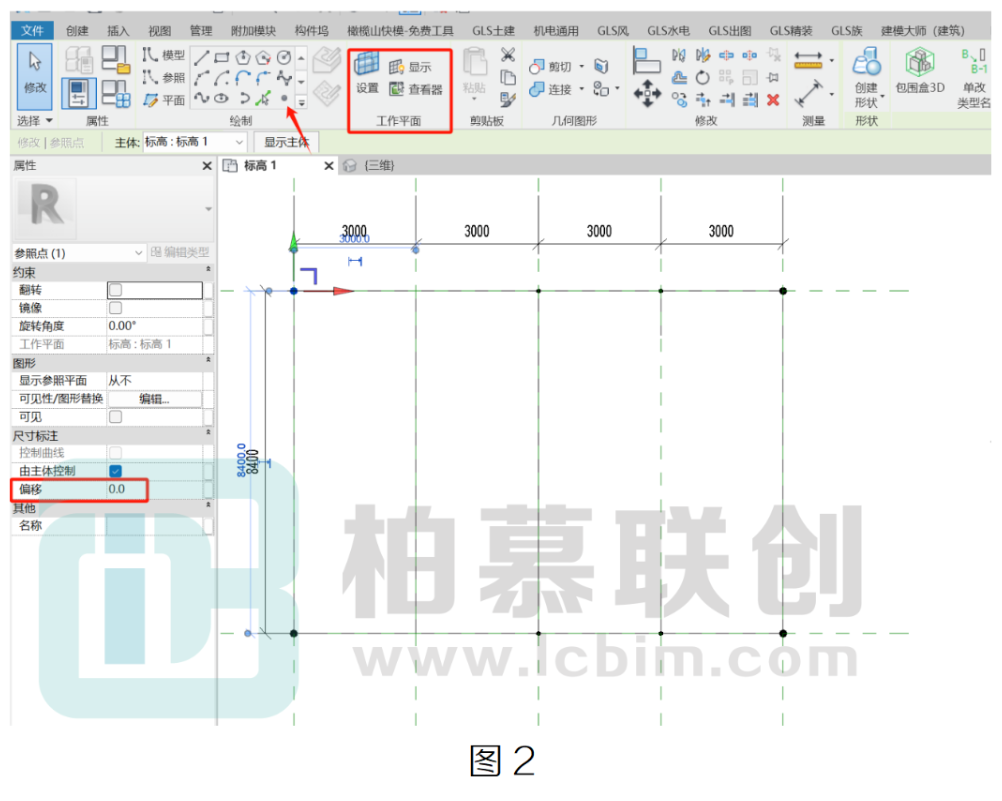

点击“内建体谅”因为要创建每一个边界线都是带有弧度，所以我们首先要在平面画出外边线的参照平面，在平面定好每个变化点的参照点，通过点位来画边界线，属性菜单栏里可以控制点位的偏移高
度。
如图 2
注:在项目图纸中屋顶每一个高程变化点都有尺寸标注所以参照平面就是来辅助我们来控制高高程变化点的，参照平面之间的距离根据每两个变化点之间距离来定。

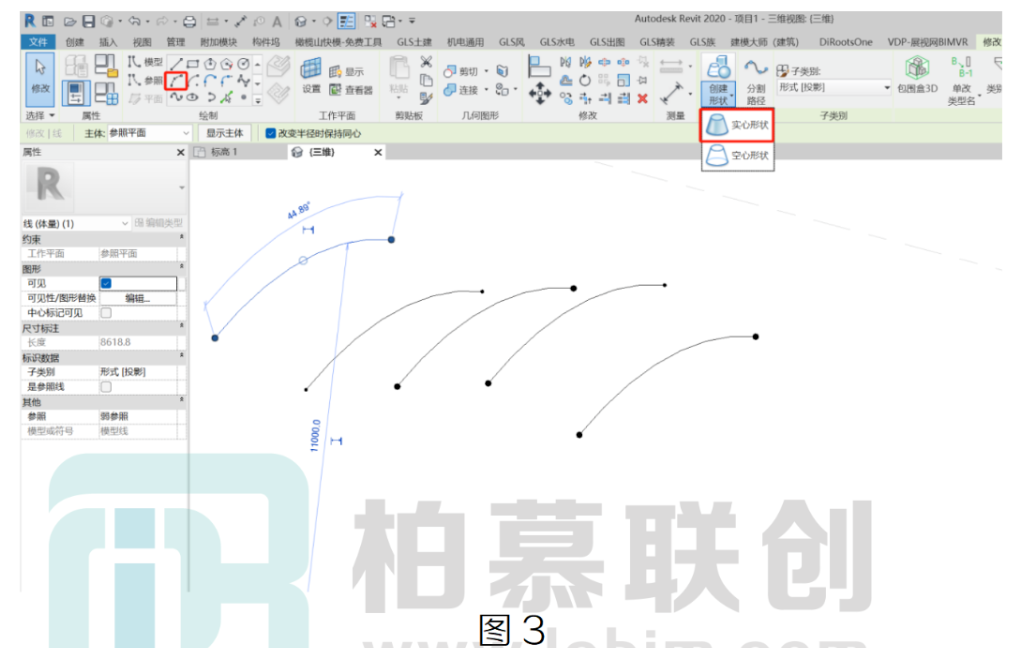

第二步在工作平面框中设置参照平面根据拾取的参照平面进入三维视图来画边界线，前期我们已经将每个参照点的位置和高称设置好所以现在只需将每个参照点连接便可，将画好的线全选点击创建形状中的实心形状创建面。
如图3
注:这边我是使用弧形来描述出马车顶棚的变化路径。

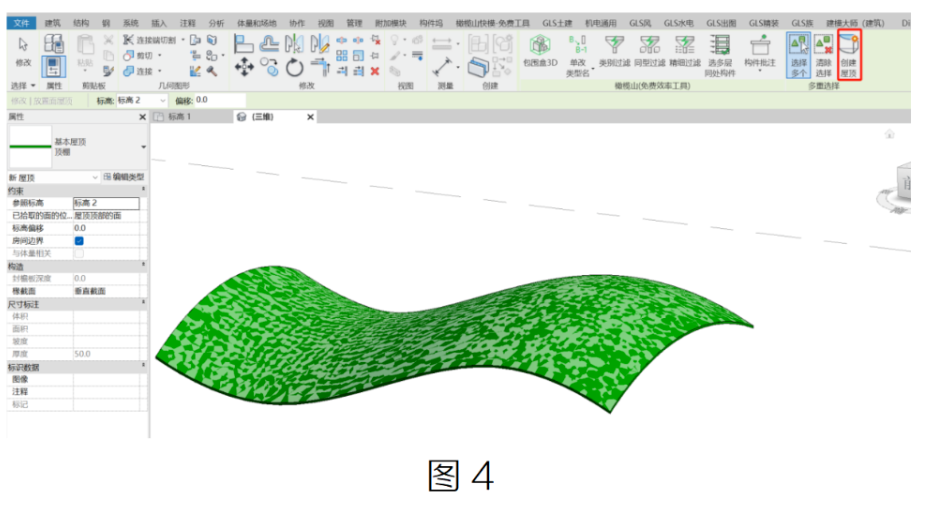

最后就是完成体谅返回项目点击图一中的屋顶选择体谅再点击创建屋顶便可生成马车顶棚。
如图 4
