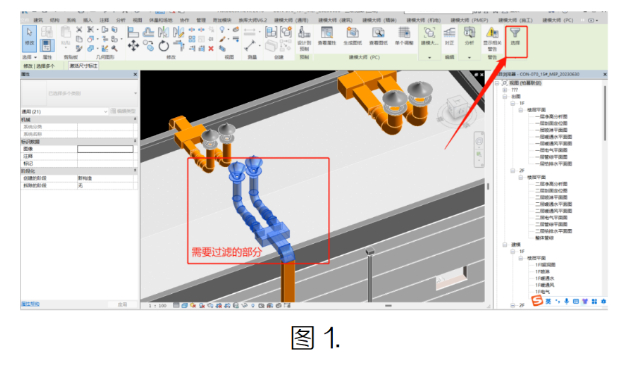

在 Revit 中常常需要隐藏过滤掉一些构件，但又不想一个一个设置过滤器且只想过滤掉一部分那我们怎么办呢?这时候我们就可以设置“选择过滤器”来过滤掉视图中不需要的构件。“选择过滤器”顾名思义就是“选择”和“过滤”。这里以机电模型为例:在 Revt 中我们在平面视图或三维视图选择需要隐藏的构件如(图 1.)点击“过滤”

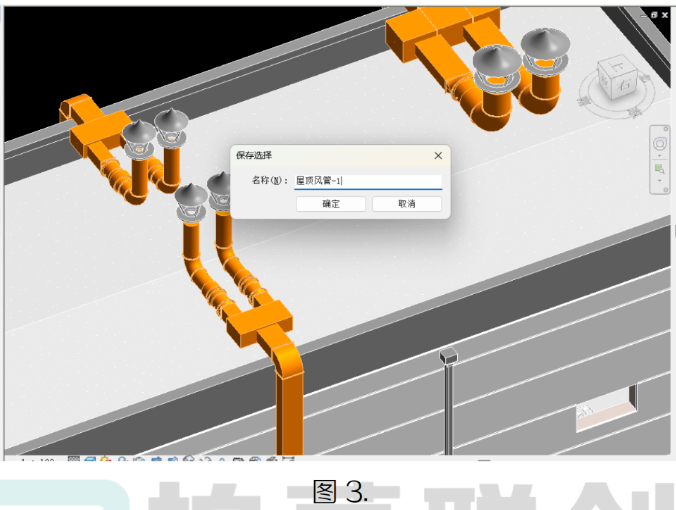

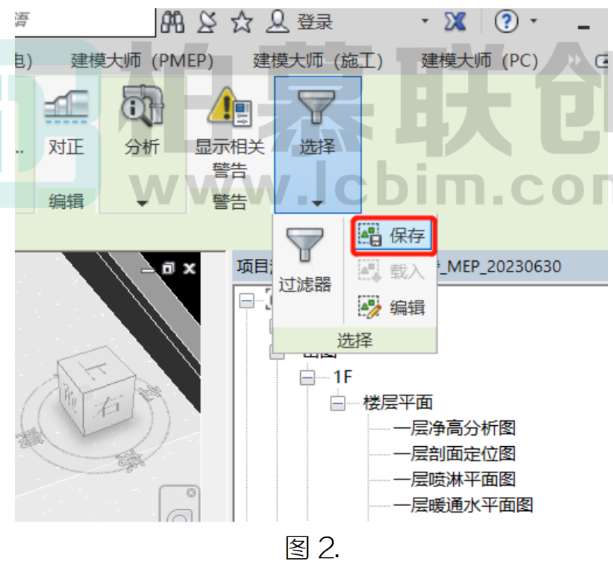

点击保存(如图 2. )，并按自己需求命名。( 如图 3.)

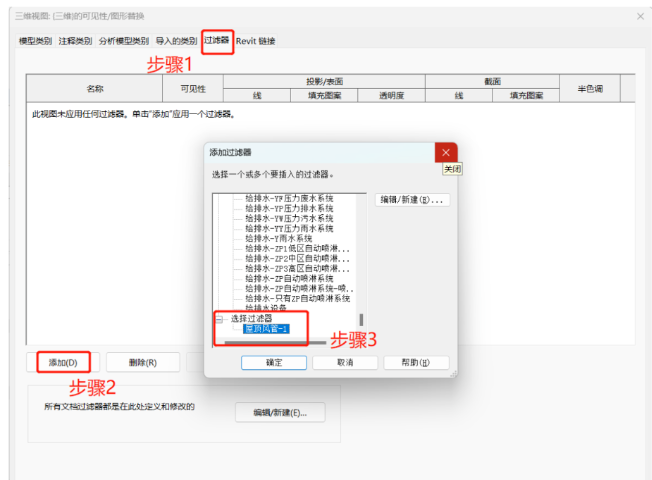

点击确定后，打开“可见性/图形替换(VV)”。选择“过滤器”然后点击“添加”，下划找到“选择过滤器”，找到并选择刚刚设置的“屋顶风管-1”( 如图 4.)点击确定。

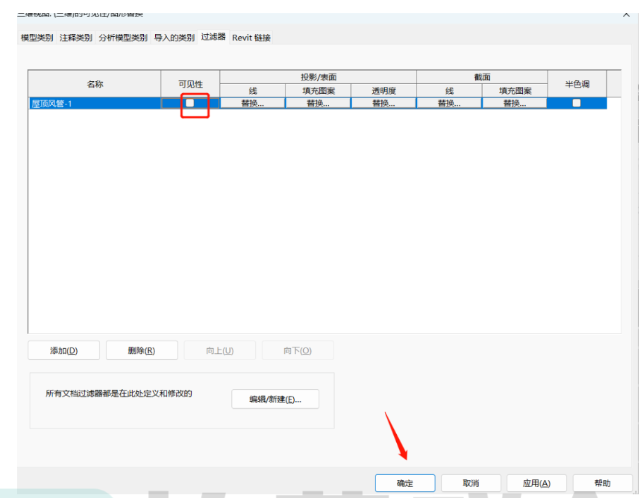

最后“过滤器”里面就出现我们设置的选择过滤器了，不勾选其可见性如图 5.，点击确定后我们的视图里面就成功隐藏了我们选择的构件。
