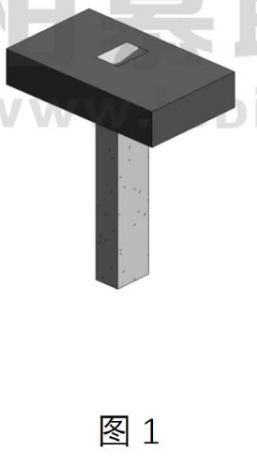

在 Revit 中，当我们绘制完的柱和板后会发现，彼此之间默认的连接方式是重叠，也就是说他们相互没有剪切。而在实际施工中，对板的施工要求是柱剪切板，那在 Revit 中该如何处理呢?如图 1

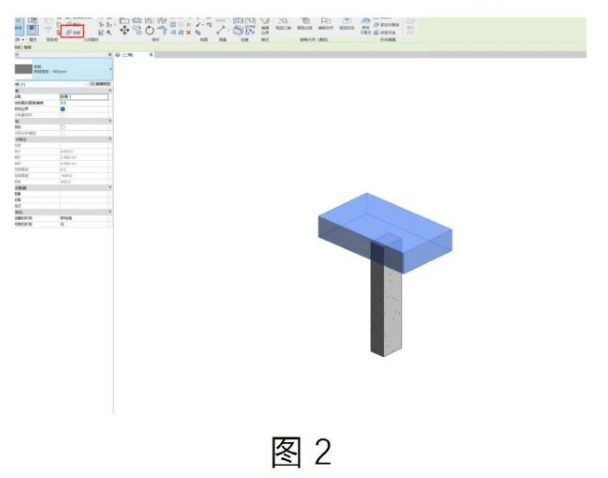

那怎么操作呢?首先，点击柱或板，在左上角修改选项卡里选择连接”，再次点击板和柱，此时柱会被板剪切掉如图2

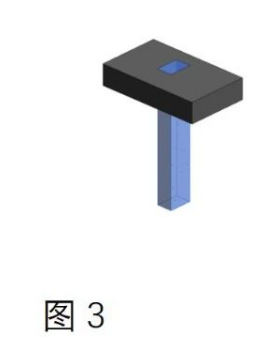

那如果我们想板被柱剪切掉怎么办呢，点击连接命令旁边的小三角，找到“切换连接顺序”命令后再点击板和柱，此时板会被柱剪切掉如图 3

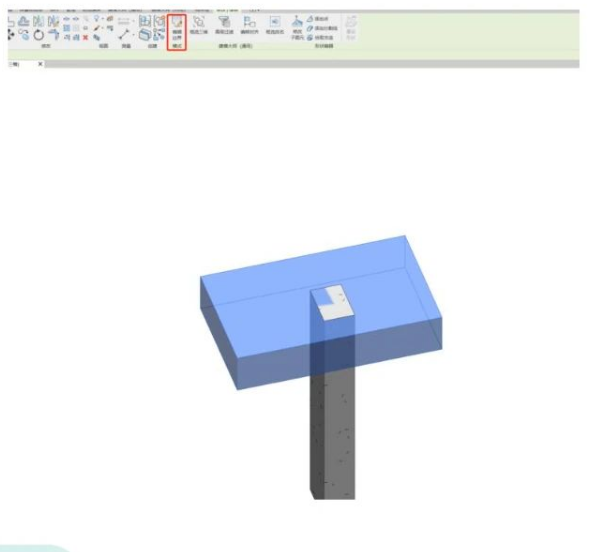

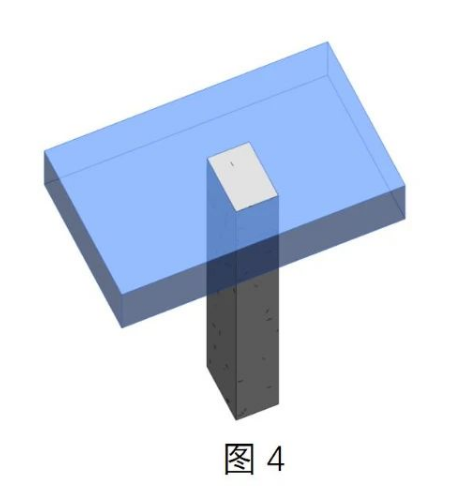

还有一种办法就是手动修改，点击板，在修改选项卡里选择“编辑边界”后将柱的位置抠出来如图4
