09.在“关联族参数”对话框中点击“新建参数”，在弹出的参数属性对话框中输入“半喇叭口材质”名称[2] 。完成后点击“保存”，将做好的“四点半喇叭口”自适应族保存。
10.点击“文件”选项卡——“新建”——
（概念体量）。在弹出的新概念体量对话框中选择“公制体量.rft“族样板，点击“打开”按钮，新建概念体量模型。

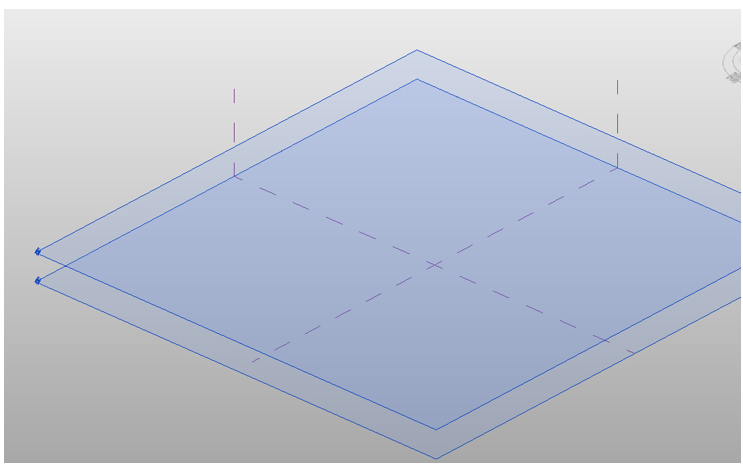

11.选中三维中的“标高1”工作平面[3] ，按住键盘上的“Ctrl”键并在高度方向上拖动一段距离，复制创建出“标高2”工作平面，如图3.4-14所示。
图3.4-14

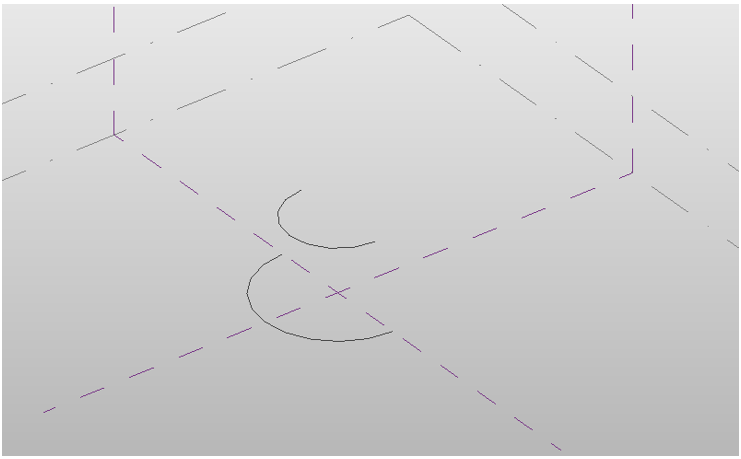

12.分别在两个不同的工作平面上使用（圆心-端点弧）绘制两段不同的圆弧，如图3.4-15所示
图3.4-15

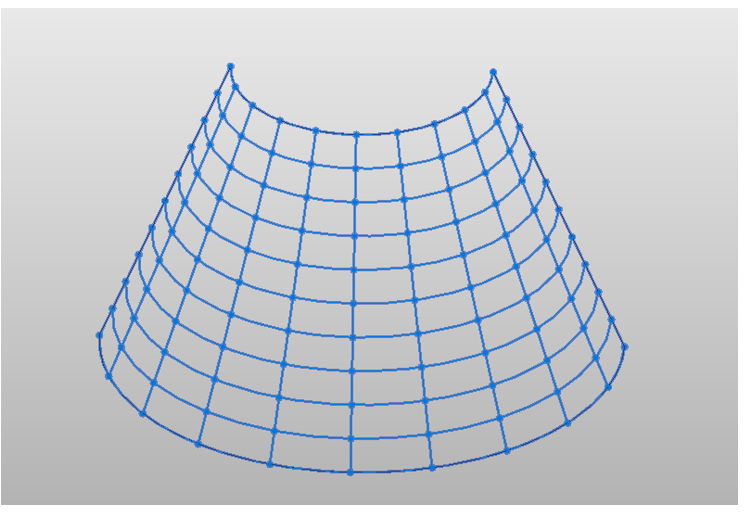

13.选中两段圆弧，点击（创建形状）创建曲面。接着选中曲面，点击（表面分割）进行曲面有理化表面分割。可以选中图形，在修改“属性”面板中适当调整的UV网格数量。再次选中图形，点击“表面表示”中的“显示属性”，勾选“节点”。如图3.4-16所示
图3.4-16

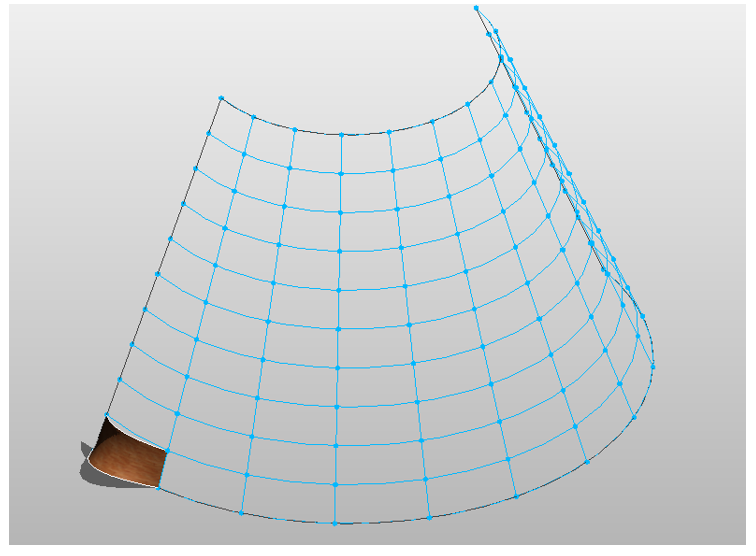

14.点击“插入”面板——（载入族），载入“四点半喇叭口”自适应族。点击“项目浏览器”面板——“族”——“常规模型”，右键点击“四点半喇叭口”—选择“创建实例”—选择（放置在面上），依次点击所对应的节点如图3.4-17所示
图3.4-17

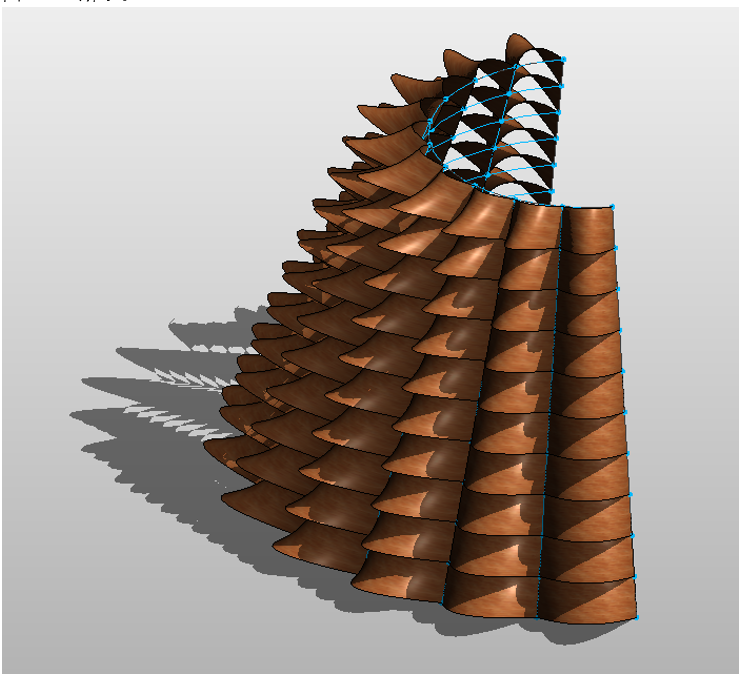

15.选中构件，点击“修改”面板
（重复）。系统会沿着节点有规则的进行布置，如图3.4-1所示。
图3.4-18
