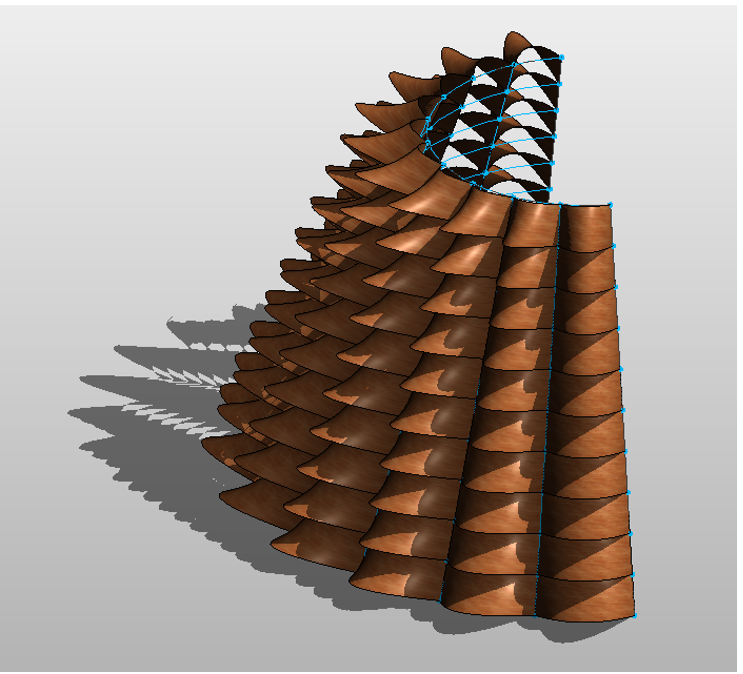

这一节我们来制作一个复杂的自适应构件，如图3.4-1所示。其中自适应嵌板带有四个自适应点，有理化分割的表面为曲面。
图3.4-1

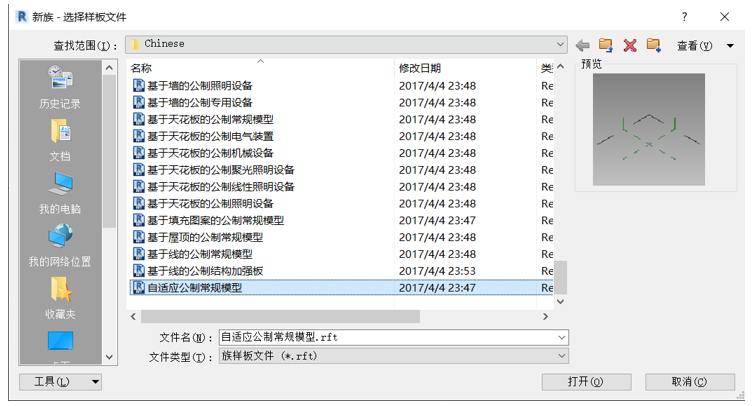

01.首先我们打开软件点击“文件”选项卡——“新建”——（族）。在弹出的新建族对话框中选择“自适应公制常规模型.rft”族样板，如图3.4-2所示。点击“打开”按钮，即可创建一个新族。
图3.4-2
02.创建族后，点击“创建”面板——选择“点图元”——放置四个点。考虑到自适应点会根据体量里表面的形式去自动的匹配，所以可以适当的修改点与点直接的距离，使图形看起来更加舒服。框选四个点—点击“修改”面板——（使自适应），即可将点图元转为自适应点。
03.点击（参照线）——选择（在面上绘制），并勾选“三维捕捉”，将四个自适应点进行连接如图3.4-3所示。
图3.4-3

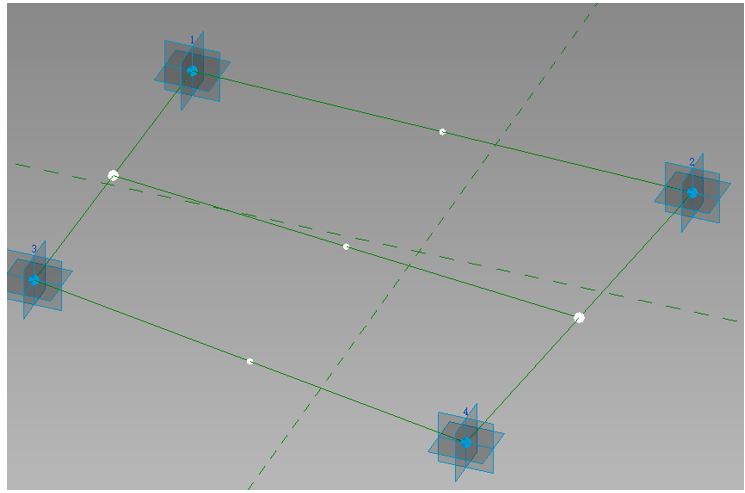

03.点击“点图元”，将点放置到四条参照线的中点。然后点击（参照线）并勾选“三维捕捉”，将参照线上的中点进行连接，并在此参照线上放置一个点，如图3.4-4所示。参照线上的点为主体点，改变自适应点时参照线上的点也会随之发生变化。
图3.4-4
04.点击“点图元”，将放置平面更改为“拾取”

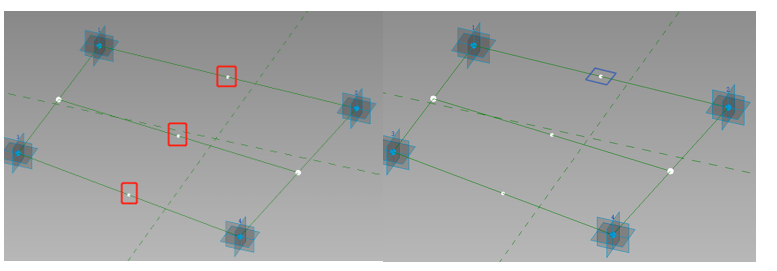

，按下tab键更改其工作平面并拾取图3.4-5所示的三个点，此时将在拾取点的位置分别添加了点图元，如图3.4-6所示。当revit提示警告（点重叠，可以直接忽略），忽略警告即可。
图3.4-5 图3.4-6

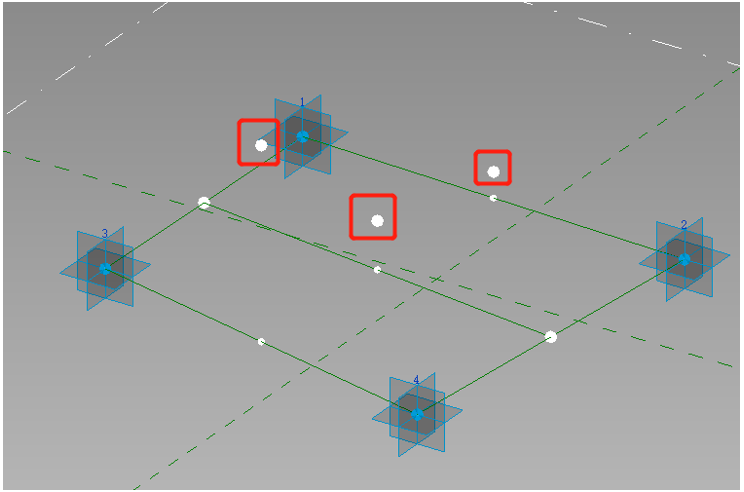

05.选中刚刚绘制的三个参照点并分别更改其偏移量（在实例参数中修改）使三个点呈阶梯型如图3.4-7所示。
图3.4-7

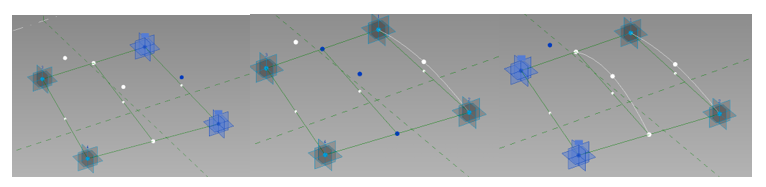

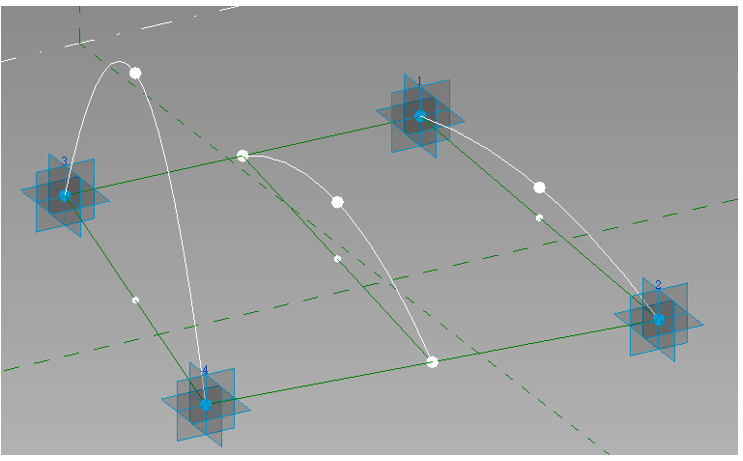

06.分别选择图3.4-8，图3.4-9，图3.4-10所示的点，依次点击“样条曲线”生成三段曲线，如图3.4-11所示。
图3.4-8 图3.4-9 图3.4-10
图3.4-11
07.选中生成的三条曲线，勾选属性面板中的

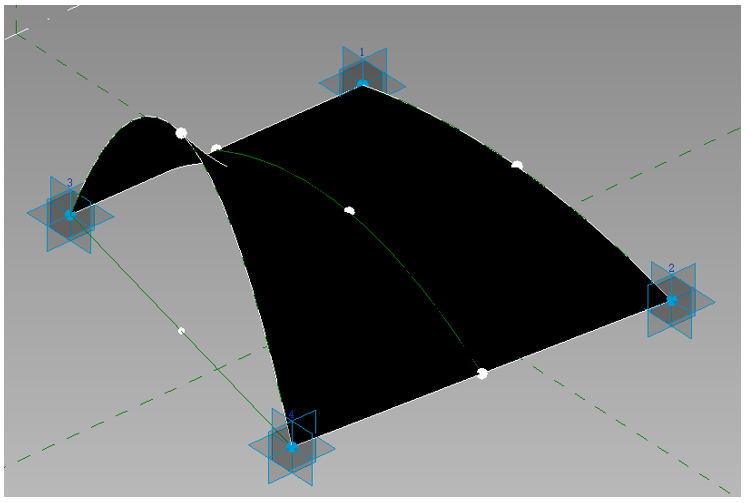

（是参照线）使模型线转变为参照线。接着选择三条参照线，点击（创建形状）生成曲面，如图3.4-12所示。
图3.4-12

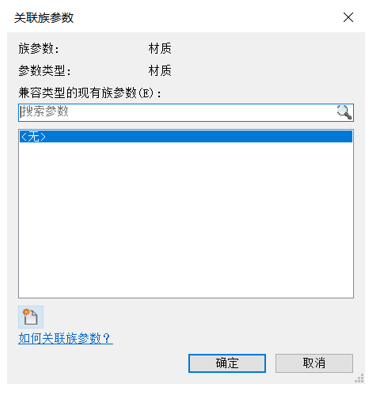

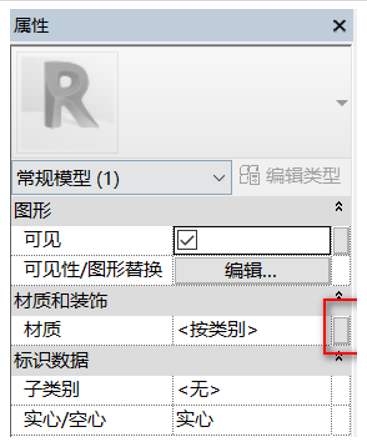

08.为曲面添加材质。先选中半喇叭口曲面，点击属性面板中“材质”的 “关联族参数”如图3.4-13所示，[1] 即可弹出“关联族参数”对话框，如图3.4-13所示。
图3.4-13
图3.4-13
