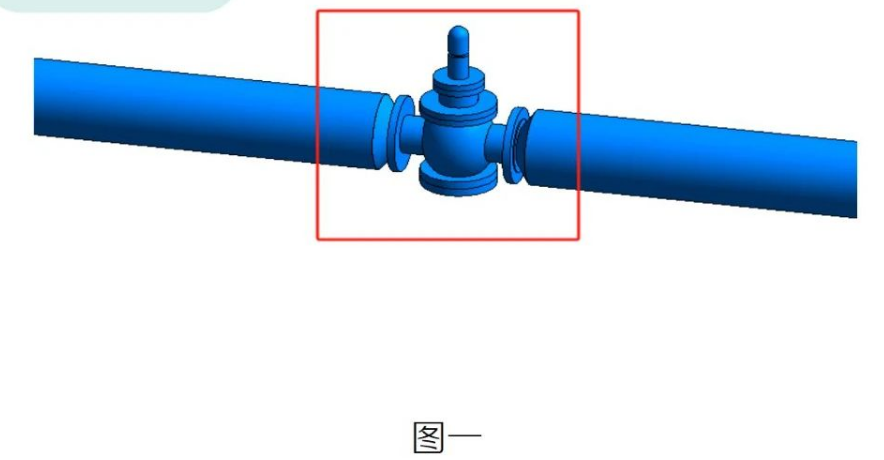

在机电建模时我们在有些时候需要自己做一些阀门族，但是我们会发现我们自己做的阀门族没法实现自适应管道管径，一般这样的阀门族我们需要手动去复制族类型修改公称直径去匹配管道尺寸，这显然非常的麻烦，会浪费掉大量的时间，如图1

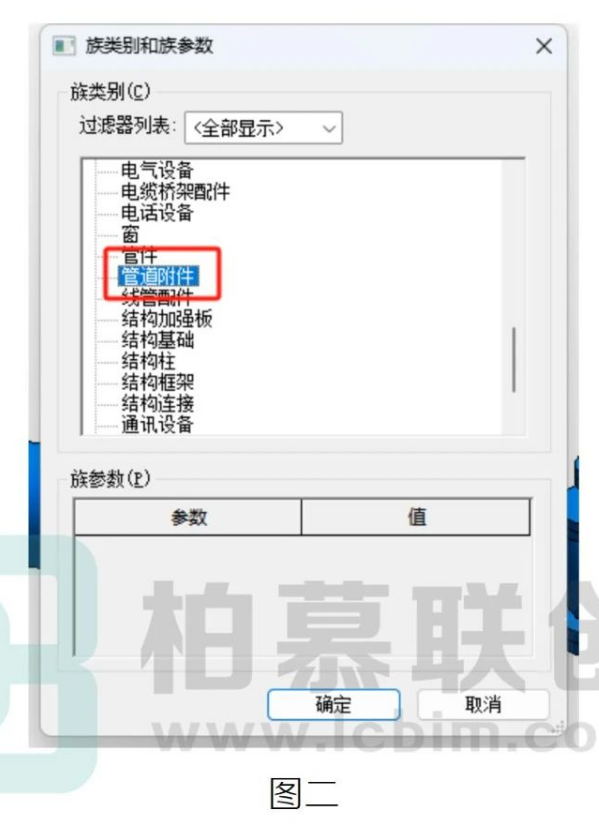

新建公制常规模型族样板，将族类别改为管道附件，如图2

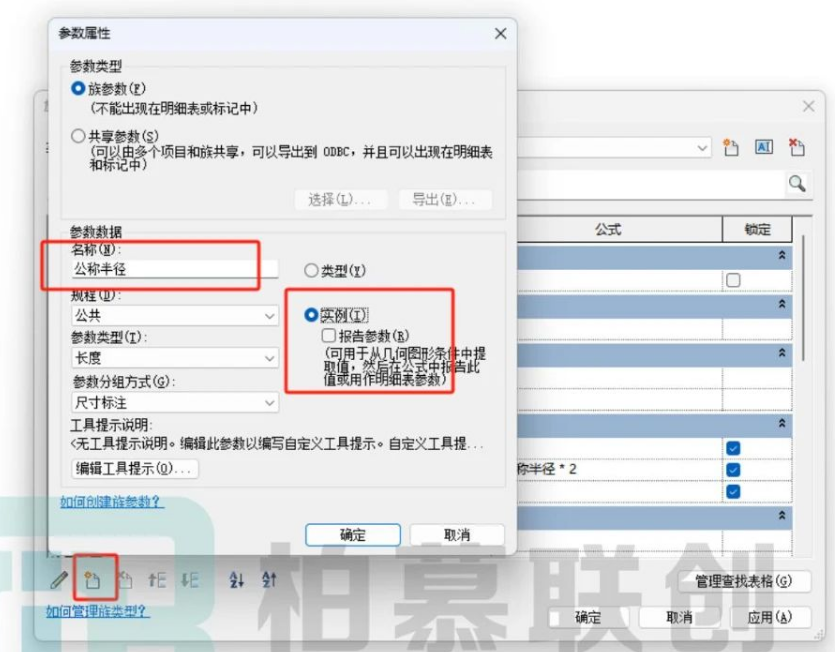

之后新建一个族参数名称为“公称半径”,选择参数类型为“实例参数”，如图3所示

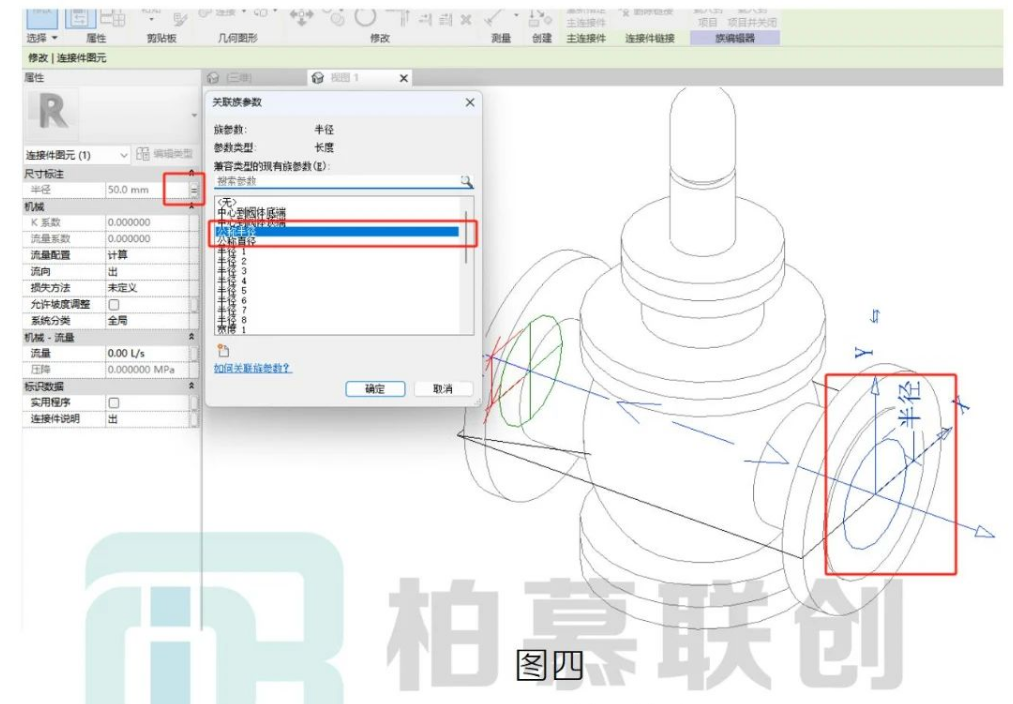

在做好的模型中添加“管道连接件”，我们需要做的是把管道连接件的半径和之前设置的公称半径参数关联，如图四。接下来就可以载入项目了
